Bonjour, j'ai un souci de park assist / radar de stationnement :
d'apres VCDS,

Adresse 10: Assistance stationnt (J791) Labels:| 3AA-919-475.clb
No. pièce Log: 3AA 919 475 L Mat: 4H0 919 475 E
Pièce: PARKHILFE PLA H06 0025
Révision: -------- No. de série: 56261201703392
Codage: 048001
No. Atelier: WSC 01324 020 00200
Jeu de données ASAM: EV_EPHVA2C000000000 002008
ROD: EV_EPHVA2C000000000.rod
VCID: 448D11D2CF9BD66FC2-8010

1 Code défaut trouvé:
1111316 - Haut-parleur d'aide au stationnement avant
B10F5 14 [009] - Circuit ouvert ou c.c. au pôle +
Confirmé - Testé depuis RàZ mémoire
Capture:
Etat du défaut: 00000001
Priorité du défaut: 3
Fréquence du défaut: 12
Compteur de RAZ: 249
Kilométrage: 115905 km
Date: 2018.09.17
Temps: 05:36:02

est ce que vous avez déja eu ce cas de figure? est ce que le buzzer était effectivement HS (solution facile à 4€50), ou le faisceau en court circuit (moins drole, avec démontage du faisceau jusqu'à... je ne sais où)
merci


BigBob

Modérateur
Inscrit
1/12/19
messages
9 346
Localisation
28210 SENANTES Eure et Loir
Marque
Audi
Modèle
A4
Date
16/6/04
Cylindrée
2.5
Km
280000
Type
Diesel
Code moteur
BDG
Code boite
HEN
VIN
WAUZZZ8EX5A011863 WAUZZZ8E73A228607
VCDS
VCDS
Alors, selon ton VIN voir pièces jointes...

Les 2 vibreurs d'alerte avant et arrière en repère n°1 dans l'éclaté « ETKA ».


Pièces jointes

  • WVGZZZ1TZCW086477.txt
    620 bytes · Affichages: 12
  • WVGZZZ1TZCW086477.pdf
    303 KB · Affichages: 11
  • Touran 2.0 - WVGZZZ1TZCW086477 - ETKA - Assistance au parcage.pdf
    285.9 KB · Affichages: 9

phildelavista

Membres
Inscrit
6/12/19
messages
303
Marque
VW
Modèle
caddy
Date
15/6/07
Cylindrée
1.9
Km
275000
Type
Diesel
Code moteur
BLS
Code boite
JCS
VIN
WV2ZZZ2KZ7X129808
VCDS
VCDS
re,
commence par remplacer ton buzzer, tu ne vas pas te ruiné


EienneM

Membres
Inscrit
21/4/20
messages
16
Marque
VW
Modèle
Touran
Date
21/2/12
Cylindrée
2.0
Km
155850
Type
Diesel
Code moteur
CFHC
VIN
WVGZZZ1TZCW086477
VCDS
Non

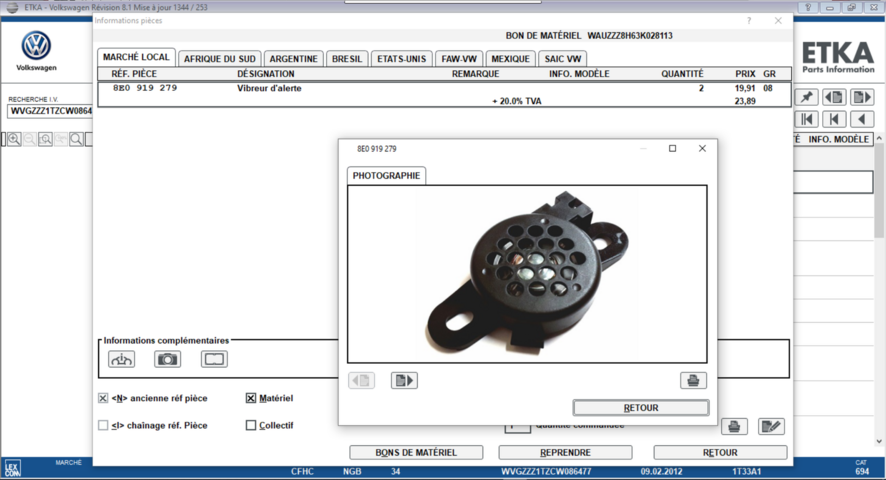

Il ressemble à ça :

Vous devez être enregistré pour pouvoir accèder à cette image
au top, merci
mais du coup, tu as trouvé ça à partir de quoi?
du log VCDS, ou juste avec la ref h22?
comme je le disais ailleurs, je galère un peu à prendre elsawin en main...


phildelavista

Membres
Inscrit
6/12/19
messages
303
Marque
VW
Modèle
caddy
Date
15/6/07
Cylindrée
1.9
Km
275000
Type
Diesel
Code moteur
BLS
Code boite
JCS
VIN
WV2ZZZ2KZ7X129808
VCDS
VCDS
en fait, c'est difficile a savoir, pour le faisceau, c'est peux être un problème de connexion ou le buzzer hs.
pour être sur , fait une inversion entre le buzzer av et ar , normalement tu devrais avoir un code panne différent si le buzzer est hs.


EienneM

Membres
Inscrit
21/4/20
messages
16
Marque
VW
Modèle
Touran
Date
21/2/12
Cylindrée
2.0
Km
155850
Type
Diesel
Code moteur
CFHC
VIN
WVGZZZ1TZCW086477
VCDS
Non
en fait, c'est difficile a savoir, pour le faisceau, c'est peux être un problème de connexion ou le buzzer hs.
pour être sur , fait une inversion entre le buzzer av et ar , normalement tu devrais avoir un code panne différent si le buzzer est hs.
Evidemment.... je n'y ai pas pensé!!


phildelavista

Membres
Inscrit
6/12/19
messages
303
Marque
VW
Modèle
caddy
Date
15/6/07
Cylindrée
1.9
Km
275000
Type
Diesel
Code moteur
BLS
Code boite
JCS
VIN
WV2ZZZ2KZ7X129808
VCDS
VCDS
pas de problèmes, nous sommes la pour te donner des pistes et t'aider dans le diag et le dépannage. quand tu as la pièce, tu essais avec avec une occasion ou neuf sinon, par élimination en inversant c'est une solution ;o))


BigBob

Modérateur
Inscrit
1/12/19
messages
9 346
Localisation
28210 SENANTES Eure et Loir
Marque
Audi
Modèle
A4
Date
16/6/04
Cylindrée
2.5
Km
280000
Type
Diesel
Code moteur
BDG
Code boite
HEN
VIN
WAUZZZ8EX5A011863 WAUZZZ8E73A228607
VCDS
VCDS
au top, merci
mais du coup, tu as trouvé ça à partir de quoi?
du log VCDS, ou juste avec la ref h22?
comme je le disais ailleurs, je galère un peu à prendre elsawin en main...

Dans un premier temps, je regarde ta log VCDS (j'ai porté un interet sur les références et messages en gras) :

Adresse 10: Assistance stationnt (J791) Labels:| 3AA-919-475.clb
No. pièce Log: 3AA 919 475 L Mat: 4H0 919 475 E
Pièce: PARKHILFE PLA H06 0025
Révision: -------- No. de série: 56261201703392
Codage: 048001
No. Atelier: WSC 01324 020 00200
Jeu de données ASAM: EV_EPHVA2C000000000 002008
ROD: EV_EPHVA2C000000000.rod
VCID: 448D11D2CF9BD66FC2-8010

1 Code défaut trouvé:
1111316 - Haut-parleur d'aide au stationnement avant
B10F5 14 [009] - Circuit ouvert ou c.c. au pôle +
Confirmé - Testé depuis RàZ mémoire
Capture:
Etat du défaut: 00000001
Priorité du défaut: 3
Fréquence du défaut: 12
Compteur de RAZ: 249
Kilométrage: 115905 km
Date: 2018.09.17
Temps: 05:36:02

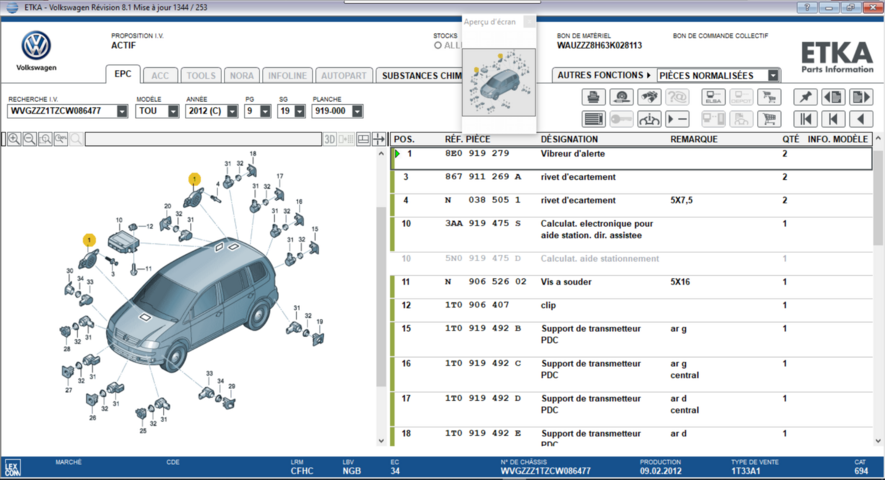

Dans « ETKA », j'ai cherché les 2 références :

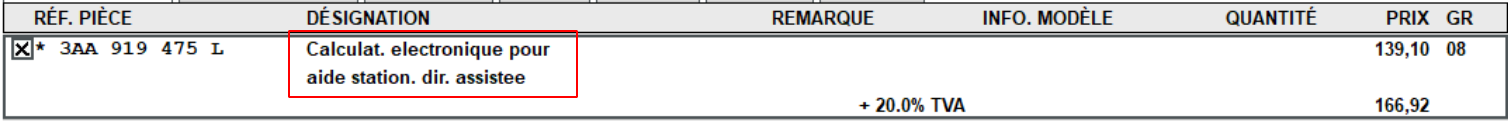

3AA 919 475 L :

Vous devez être enregistré pour pouvoir accèder à cette image


4H0 919 475 E :



Vraisemblablement, ça concerne le calculateur de stationnement...

Partant de là, étant donné que je suis connecté avec la centrale VAG pour l'identification de ton VIN, je l'ai rentré dans « ETKA », et j'ai donc accès aux spécificités de ton véhicule.

Je suis donc aller dans « Calculateurs » :



Et je rentre dans la rubrique du calculateur spécifique « Assistance au parcage » :



Une fois dedans, on y trouve les pièces constituant l'option « Assistance au parcage », dans lesquelles on trouve les vibreurs avant et arrière (Haut-parleur d'aide au stationnement avant)...


BigBob

Modérateur
Inscrit
1/12/19
messages
9 346
Localisation
28210 SENANTES Eure et Loir
Marque
Audi
Modèle
A4
Date
16/6/04
Cylindrée
2.5
Km
280000
Type
Diesel
Code moteur
BDG
Code boite
HEN
VIN
WAUZZZ8EX5A011863 WAUZZZ8E73A228607
VCDS
VCDS
Maintenant, comme j'ai « ETKA » et « ELSAWIN » qui sont reliés ensemble, je lance l'identification de ton véhicule dans « ELSAWIN » et je me rend dans la rubrique « Assistant de stationnement (PLA) » et j'édite la procédure de dépose/repose du vibreur avant, emplacement « 5 - Avertisseur sonore d'aide au stationnement avant - H22 », voir pièces jointes...

Malheureusement, ma base de donnée VW est en Allemand, donc toute la doc à partir d'ici est en Allemand.


Pièces jointes

  • Touran 2.0 - WVGZZZ1TZCW086477 - Dépose et repose de l'avertisseur sonore de l'aide au station...pdf
    279.3 KB · Affichages: 8
  • Touran 2.0 - WVGZZZ1TZCW086477 - Aperçu de l'assemblage assistant de direction de stationnement.pdf
    271.9 KB · Affichages: 8

EienneM

Membres
Inscrit
21/4/20
messages
16
Marque
VW
Modèle
Touran
Date
21/2/12
Cylindrée
2.0
Km
155850
Type
Diesel
Code moteur
CFHC
VIN
WVGZZZ1TZCW086477
VCDS
Non
Dans un premier temps, je regarde ta log VCDS (j'ai porté un interet sur les références et messages en gras) :

Adresse 10: Assistance stationnt (J791) Labels:| 3AA-919-475.clb
No. pièce Log: 3AA 919 475 L Mat: 4H0 919 475 E
Pièce: PARKHILFE PLA H06 0025
Révision: -------- No. de série: 56261201703392
Codage: 048001
No. Atelier: WSC 01324 020 00200
Jeu de données ASAM: EV_EPHVA2C000000000 002008
ROD: EV_EPHVA2C000000000.rod
VCID: 448D11D2CF9BD66FC2-8010

1 Code défaut trouvé:
1111316 - Haut-parleur d'aide au stationnement avant
B10F5 14 [009] - Circuit ouvert ou c.c. au pôle +
Confirmé - Testé depuis RàZ mémoire
Capture:
Etat du défaut: 00000001
Priorité du défaut: 3
Fréquence du défaut: 12
Compteur de RAZ: 249
Kilométrage: 115905 km
Date: 2018.09.17
Temps: 05:36:02

Dans « ETKA », j'ai cherché les 2 références :

3AA 919 475 L :

Vous devez être enregistré pour pouvoir accèder à cette image


4H0 919 475 E :



Vraisemblablement, ça concerne le calculateur de stationnement...

Partant de là, étant donné que je suis connecté avec la centrale VAG pour l'identification de ton VIN, je l'ai rentré dans « ETKA », et j'ai donc accès aux spécificités de ton véhicule.

Je suis donc aller dans « Calculateurs » :



Et je rentre dans la rubrique du calculateur spécifique « Assistance au parcage » :



Une fois dedans, on y trouve les pièces constituant l'option « Assistance au parcage », dans lesquelles on trouve les vibreurs avant et arrière (Haut-parleur d'aide au stationnement avant)...

ok, merci!! en fait il aurait fallu que je commence par demander avant de me lancer dans de tâtonnements impossibles...


BigBob

Modérateur
Inscrit
1/12/19
messages
9 346
Localisation
28210 SENANTES Eure et Loir
Marque
Audi
Modèle
A4
Date
16/6/04
Cylindrée
2.5
Km
280000
Type
Diesel
Code moteur
BDG
Code boite
HEN
VIN
WAUZZZ8EX5A011863 WAUZZZ8E73A228607
VCDS
VCDS
ok, merci!! en fait il aurait fallu que je commence par demander avant de me lancer dans de tâtonnements impossibles...

Je pense que mon cas est un peu particulier quand même, car l'information importante, c'est que j'ai accès en live aux informations de ton châssis, cette fonctionnalité a pour avantage de verrouiller les fonctions de recherches uniquement sur les pièces et spécificités de TON châssis, une fois celui-ci identifié...

Même comme ça, des fois il faut jongler avec les codes options pour s'y retrouver sur de vieux châssis pour lesquels, même si ils sont identifiés en base de donnée, le verrouillage sur les pièces et spécificités n'est pas toujours optimum...


lionelcorbie80

Modérateur
Membre du Staff
Inscrit
30/11/19
messages
2 906
Localisation
Corbie -80-
Marque
Audi
Modèle
A4
Date
12/10/12
Cylindrée
2
Km
135000
Type
Diesel
Code moteur
CJCB
Code boite
NSX
VCDS
VCDS
Un sujet de ce genre a déjà été traité, c'était le H22 HS, l'option assistance stationnement ne fonctionnait plus, normal quand un composant est out, plus rien de fonctionne.


epsilonrt

Nouveau
Inscrit
24/10/20
messages
5
Localisation
Toulon, Provence-Alpes-Côte d'Azur,France
Marque
VW
Modèle
TIGUAN
Date
11/6/12
Cylindrée
2
Km
95000
Type
Diesel
Code moteur
ACC
VIN
WVGZZZ5NZCW610167
VCDS
VCDS

Publicité

Les membres ne voient pas cette publicité.
Bonjour à tous,
Manifestement j'ai exactement le même problème que Etienne sur mon Tiguan...
-------------------------------------------------------------------------------
Adresse 10: Assistance stationnt (J791) Labels: 3AA-919-475.clb
No. pièce Log: 3AA 919 475 L Mat: 4H0 919 475 E
Pièce: PARKHILFE PLA H06 0025
Révision: -------- No. de série: 56261212902926
Codage: 148203
No. Atelier: WSC 01357 011 00200
Jeu de données ASAM: EV_EPHVA2C000000000 002008
ROD: EV_EPHVA2C000000000_SE36.rod
VCID: 4487BAF9CFE3AC3EF01-8011

1 Code défaut trouvé:
1111316 - Haut-parleur d'aide au stationnement avant
B10F5 14 [009] - Circuit ouvert ou court-circuit au pôle +
Confirmé - Testé depuis RàZ mémoire
Capture:
Etat du défaut: 00000001
Priorité du défaut: 3
Fréquence du défaut: 1
Compteur de RAZ: 94
Kilometrage: 94761 km
Date: 2096.14.04
Temps: 10:50:43

Donc je vais changer le buzzer avant... le problème c'est que je ne sais pas du tout où il se trouve ? dans l'habitacle ? dans le compartiment moteur ?
Vu qu'il ne fonctionne plus, il ne fait pas de bruit.
Est-ce que quelqu'un pourrait m'aider à le localiser ?
Merci.


EienneM

Membres
Inscrit
21/4/20
messages
16
Marque
VW
Modèle
Touran
Date
21/2/12
Cylindrée
2.0
Km
155850
Type
Diesel
Code moteur
CFHC
VIN
WVGZZZ1TZCW086477
VCDS
Non
Bonjour!!
Bon, déjà, merci à lionelCorbie80 et BigBOB,
j'ai en effet réussi à changer mon buzzer, c'était la bonne pièce, rien à dire.
Pour aller déloger le buzzer, c'est pas très compliqué, il est dans l'habitacle, mais ça implique de démonter les garnitures sous le volant et sur le coté gauche de la planche de bord.


epsilonrt

Nouveau
Inscrit
24/10/20
messages
5
Localisation
Toulon, Provence-Alpes-Côte d'Azur,France
Marque
VW
Modèle
TIGUAN
Date
11/6/12
Cylindrée
2
Km
95000
Type
Diesel
Code moteur
ACC
VIN
WVGZZZ5NZCW610167
VCDS
VCDS
Merci EtienneM pour ton retour. Oui en cherchant sur des sites anglo-saxons j'ai trouvé qu'il devait se trouver à gauche au dessus des relais.
Je n'ai malheureusement pas réussi à démonter complètement le cache sous le tableau de bord.
J'ai retiré 3 vis torx dessous, le cache latéral, et les 3 vis côtés gauche mais le cache reste bloqué sur sa partie haute au niveau du bouton rotatif de commande des feux.
Je vais ouvrir un autre billet la dessus.

Publicité

Les membres ne voient pas cette publicité.


Discussions similaires

Membres en train de lire

Publicité

Les membres ne voient pas cette publicité.
Haut Bas
