Bonjour, j'ai vu plein de réponse à la question sur internet mais ... 🤔
Je veux acheter des jantes d'occasion pour mon T5 et je cherche comment se mesure l'entraxe de vis sur une jante à 5 trous ?
Je vois sur le boncoin du 5x120 du 5x112 et moi j
Je trouve en prenant 2 vis opposées 114 mm mes jantes alu sont des NEVA 7E0601025C

Avez vous une réponse ?


Publicité

BigBob

Administrateur
Inscrit
1/12/19
messages
5 232
Localisation
28210 SENANTES Eure et Loir
Marque
Audi
Modèle
A4
Date
16/6/04
Cylindrée
2.5
Km
280000
Type
Diesel
Code moteur
BDG
Code boite
HEN
VIN
WAUZZZ8EX5A011863 WAUZZZ8E73A228607
VCDS
VCDS
On dirait que tes jantes sont des 5/120 d'après ce site :

- «
Merci, Connexion ou S'inscrire pour voir les liens ! Cet élément n'est pas non plus visible tant que tu n'auras pas publié un message de présentation.
».


dsts

Membres
Inscrit
1/12/19
messages
434
Marque
Porsche
Modèle
Boxster
Date
31/1/17
Cylindrée
2.5
Km
87200
Type
Essence
Code moteur
9620
VIN
WP0CA298ZXS604858
VCDS
Non
Bonjour, j'ai vu plein de réponse à la question sur internet mais ... 🤔
Je veux acheter des jantes d'occasion pour mon T5 et je cherche comment se mesure l'entraxe de vis sur une jante à 5 trous ?
Je vois sur le boncoin du 5x120 du 5x112 et moi j
Je trouve en prenant 2 vis opposées 114 mm mes jantes alu sont des NEVA 7E0601025C

Avez vous une réponse ?
Bonjour,

concernant la valeur d'entraxe de jantes, il ne s'agit pas de la distance entre le centre de deux vis opposées d'une jante (bien que cette mesure soit parfois identique à celle de la valeur d'entraxe).
La valeur d'entraxe est le diamètre du cercle sur lequel les centres de vis de fixation de la jante se trouvent, quelque soit le nombre de vis.

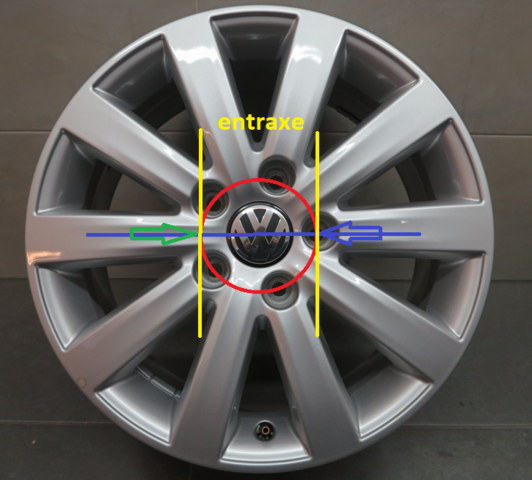

Exemple d'une jante fixée par cinq vis:

Vous devez être enregistré pour pouvoir accèder à cette image

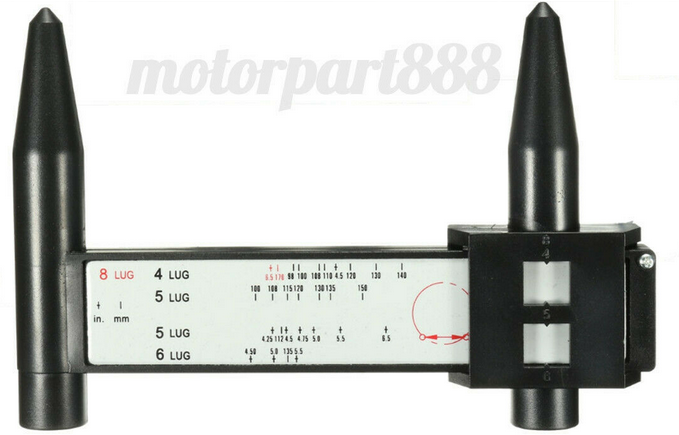

Pour avoir plus facile à mesurer et ne pas devoir calculer, on utilise cette jauge de mesure:



On remarque que pour une jante à cinq trous, la distance entre les deux trous les plus éloignés et le diamètre sont des dimensions différentes (le diamètre est plus grand que la distance entre ces deux trous).

Pour obtenir la valeur du diamètre en mesurant la distance entre les axes de deux trous contigus, il faut diviser cette distance par cinq, puis multiplier par racine carrée de (50 plus 10 racine carrée de cinq).
Tu as pris la mesure d'une diagonale, alors c'est encore différent...= 120 mm.

Bon travail, bonne journée et bonne route!


Pièces jointes

    Les pièces jointes ne sont pas visibles tant que tu n'auras pas publié un message de présentation.

spanky

Membres
Inscrit
3/12/19
messages
245
Localisation
Nord
Marque
Audi
Modèle
A4
Date
24/8/07
Cylindrée
2
Km
240000
Type
Diesel
Code moteur
BRD
VCDS
VCDS
Salut ! Merci @dsts on en apprend tous les jours ! :)

Au final, pour faire simple, tu prend la distance entre le centre de roue et le centre d'une des vis de fixation (rayon donc) et... on multiplie par deux ça revient au même résultat avec un simplicité déconcertante non ?


charlydiag

Modérateur
Membre du Staff
Inscrit
2/12/19
messages
566
Marque
VW
Modèle
Golf
Date
2/1/13
Cylindrée
2
Km
75000
Type
Essence
Code moteur
CJXG
VCDS
VCDS
Merci, Connexion ou S'inscrire pour voir les liens ! Cet élément n'est pas non plus visible tant que tu n'auras pas publié un message de présentation.


Vol53

Membres
Inscrit
14/12/19
messages
142
Localisation
mayenne
Marque
VW
Modèle
Golf5
Date
1/9/08
Cylindrée
1.9
Km
98000
Type
Diesel
Code moteur
BLS
VIN
WVWZZZ1KZ9W072705
VCDS
VCDS
Bonsoir,
@DomDom01T5

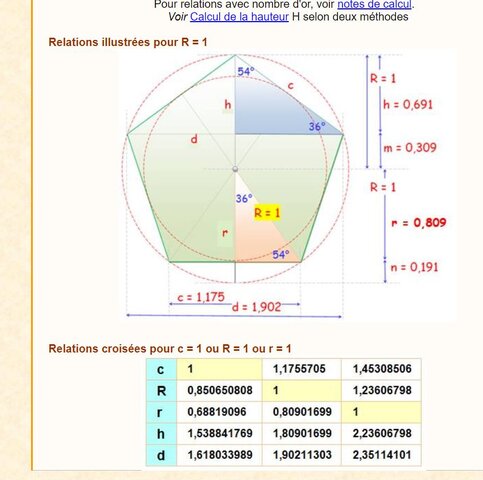

Je te propose d'utiliser les propriétés du pentagone.
Pour avoir le diamètre : il suffit de mesurer la distance entre 2 écrous, voir cote c du shéma, diviser cette distance par 1.1755 puis multiplier par 2.

Vous devez être enregistré pour pouvoir accèder à cette image

1 écrou = 1 angle du pentagone


Pièces jointes

    Les pièces jointes ne sont pas visibles tant que tu n'auras pas publié un message de présentation.
Dernière édition:

DomDom01T5

Membres
Inscrit
17/8/20
messages
86
Localisation
Ambérieu-en-Bugey, France
Marque
VW
Modèle
MULTIVAN
Date
6/6/12
Cylindrée
2
Km
78000
Type
Diesel
Code moteur
CCHA
VIN
WV2ZZZ7HZCH136485
VCDS
Non
Merci pour cette recherche de formule Vol53 👍 ! j'ai mesuré au réglet la corde (c) qui est de 70 mm et avec ta formule je trouve 119.09.
Donc 120.
En conclusion il s'agit donc bien comme le précisait "dsts" :geek: du diamètre du cercle passant par le centre de chaque emplacement de vis sur la jante.
La mesure de la distance de l'axe de la vis au centre de la jante multipliée par 2 fonctionne également. spanky :sneaky:
CQFD !
Bravo et merci à tous pour votre aide 🙂

Dernière édition:

Vol53

Membres
Inscrit
14/12/19
messages
142
Localisation
mayenne
Marque
VW
Modèle
Golf5
Date
1/9/08
Cylindrée
1.9
Km
98000
Type
Diesel
Code moteur
BLS
VIN
WVWZZZ1KZ9W072705
VCDS
VCDS
Merci pour cette recherche de formule Vol53 👍 ! j'ai mesuré au réglet la corde (c) qui est de 70 mm et avec ta formule je trouve 119.09.
Donc 120.
En conclusion il s'agit donc bien comme le précisait "dsts" :geek: du diamètre du cercle passant par le centre de chaque emplacement de vis sur la jante.
La mesure de la distance de l'axe de la vis au centre de la jante multipliée par 2 fonctionne également. spanky :sneaky:
CQFD !
Bravo et merci à tous pour votre aide 🙂
Salut @DomDom01T5 ,

J'aime bien les vérifications graphique.

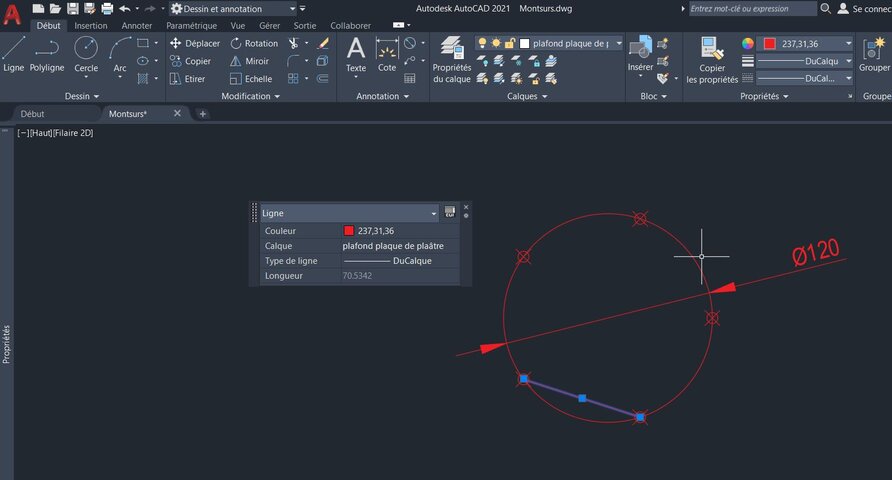

Après avoir dessiné ton diamètre de 120 sur AutoCad, je peux dire que ton relevé n'est pas assez précis: Il te manque 0.5 mm :unsure:
Je te joint la capture
Tu as les propriétés de la ligne en surbrillance dans la petite fenêtre à gauche
Vous devez être enregistré pour pouvoir accèder à cette image


;)


Pièces jointes

    Les pièces jointes ne sont pas visibles tant que tu n'auras pas publié un message de présentation.
Dernière édition:

DomDom01T5

Membres
Inscrit
17/8/20
messages
86
Localisation
Ambérieu-en-Bugey, France
Marque
VW
Modèle
MULTIVAN
Date
6/6/12
Cylindrée
2
Km
78000
Type
Diesel
Code moteur
CCHA
VIN
WV2ZZZ7HZCH136485
VCDS
Non
J'ai fait étalonner mon réglet par Veritas mais avec ma presbytie 🥸 j'ai un peu de mal à apprécier le 1/2 millimétre.
Merci pour cette remarque d'une extrême précision 🥴.
