Autoscan et étiquette (1 Membre)

[lionelcorbie80]

Bonjour la communauté, il serait apprécié, et surtout très recommandé que lorsqu'une demande d'assistance ou d'aide est demandé qu'un autoscan soit effectué, et surtout posté -Dans la barre d'outils de la boite d'écriture, choisir les trois points horizontaux, et prendre l'option code -Celà permettra au moins deux choses que la communauté prenne en compte le problème dont vous cherchez la solution- et permettra au forum d'avoir une base de donnée de codage importante, car peu importe le véhicule, souvent on retrouve le même codage sur plusieurs type de calculateurs, et l'autoscan permet justement de conserver le dit codage -Soit court ou long-. Il serait également fortement apprécié de fournir en même temps votre étiquette d'identification, ce qui permettra également d'avoir un référentiel de qualité au niveau du forum.
A bientôt

Cliquer pour lire la suite ...



[lionelcorbie80]

Et on commence par moi !!!!

Il s'agit d'une autoscan sur une AUDI A4 de 2015, sur laquelle un attelage a été posé, petit soucis de calculateur ACC à la suite du montage -Il était désactivé- je vous mets la solution à la suite !!!

Lundi,02,Mars,2020,17:35:06:40163
VCDS -- Logiciel d'émulation de VAG/VAS sous Windows 7 x86
Version VCDS: FRM 19.6.2.1
Version données: 20190930 DS308.0
www.rosstech.fr

Nom concession: Lionel
Code atelier: 123 01234 001234

VIN: WAUZZZ8K8FA138036   Plaque d'immat.:
Kilométrage: 63260km   Ordre réparation::



--------------------------------------------------------------------------------
--------------------------------------------------------------------------------


Type chassis: 8K-AU48 (8R0)
Scanner: 01 03 05 08 09 10 13 15 16 17 19 20 3C 42 44 46 47 52 53 56
          5C 5F 62 69 6C 72 AC

VIN: WAUZZZ8K8FA138036   Kilométrage: 63260km

01-Moteur -- Etat: Défaut 0010
03-Freins ABS -- Etat: Défaut 0010
04-Angle de direction -- Etat: OK 0000
05-Autor. démarrage -- Etat: OK 0000
08-Climatronic -- Etat: OK 0000
09-Centrale Elec. -- Etat: OK 0000
10-Assistance stationnt -- Etat: Impossible à contacter 1100
13-Régulation dist. -- Etat: Défaut 0010
15-Airbags -- Etat: OK 0000
16-Volant multifonct. -- Etat: OK 0000
17-Instruments -- Etat: OK 0000
19-Gateway CAN -- Etat: Défaut 0010
20-Assist. feux rte -- Etat: OK 0000
3C-Chgt de file -- Etat: OK 0000
42-Porte conducteur -- Etat: OK 0000
44-Direction assistée -- Etat: OK 0000
46-Module confort -- Etat: OK 0000
47-Sonorisation -- Etat: OK 0000
52-Porte passager -- Etat: OK 0000
53-Frein de stationnt -- Etat: OK 0000
56-Radio -- Etat: OK 0000
5C-Maintien file -- Etat: Défaut 0010
5F-Electr. d'informat. -- Etat: OK 0000
62-Porte AR gauche -- Etat: OK 0000
69-Remorque -- Etat: Non enregistré 0001
6C-Caméra recul -- Etat: OK 0000
72-Porte AR droite -- Etat: OK 0000
AC-Contrôle reagent -- Etat: OK 0000

-------------------------------------------------------------------------------
Adresse 01: Moteur (J623-CNHA)       Labels:. 04L-907-309-V1.clb
   No. pièce Log: 04L 906 021 CL    Mat: 04L 907 309
   Pièce: R4 2,0L EDC   H23 8249
   Révision: 85H23---
   Codage: 12194012244401080000
   No. Atelier: WSC 06208 000 00000
   Jeu de données ASAM: EV_ECM20TDI01104L906021CL 002009
   ROD: EV_ECM20TDI01104L906021BK_002.rod
   VCID: 71E22E56A035F9C759-8024

2 Codes défaut trouvés:
4327 - Fonctionnement limité en raison de valeur de défaut reçue
          U1113 00 [039] - -
          Non Confirmé - Testé depuis RàZ mémoire
             Capture:
                    Etat du défaut: 00000001
                    Priorité du défaut: 6
                    Fréquence du défaut: 3
                    Kilométrage: 63269 km
                    Date: 2020.03.01
                    Temps: 08:28:30

                    Régime moteur: 0.00 /min
                    Valeur de charge normée: 0.0 %
                    Vitesse du véhicule: 0 km/h
                    Température du liquide de refroidissem.: 39 °C
                    Température air d'admission: 31 °C
                    Pression de l'air ambiant: 980 mbar
                    Tension borne 30: 11.880 V
                    Compteur de désapprentissage selon OBD: 40
                    Accélération de consigne ACC: 0.007 m/s²
                    Statut reçu calculateur ACC-Bits 0-7: 7
                    Etat de défaut système de freinage actif-Bits 0-7: 48
                    Statut interface d'accél. ADR (régul. dist.) /GRA (régul. vit.)-Bits 0-7: 3
                    Accélération: 0.000 m/s²
                    Etat du moteur: COENG_READY
                    Etat du moteur-Test_Program_Co Eng st COMPU VERB UBYTE: 1

4330 - Fonctionnement limité en raison de valeur de défaut reçue
          U1113 00 [038] - -
          Intermittent - Non Confirmé - Testé depuis RàZ mémoire
             Capture:
                    Etat du défaut: 00000001
                    Priorité du défaut: 6
                    Fréquence du défaut: 2
                    Kilométrage: 63269 km
                    Date: 2020.03.01
                    Temps: 08:38:05

                    Régime moteur: 0.00 /min
                    Valeur de charge normée: 0.0 %
                    Vitesse du véhicule: 0 km/h
                    Température du liquide de refroidissem.: 38 °C
                    Température air d'admission: 30 °C
                    Pression de l'air ambiant: 980 mbar
                    Tension borne 30: 11.520 V
                    Compteur de désapprentissage selon OBD: 40
                    Accélération de consigne ACC: 0.007 m/s²
                    Statut reçu calculateur ACC-Bits 0-7: 4
                    Etat de défaut système de freinage actif-Bits 0-7: 1
                    Statut interface d'accél. ADR (régul. dist.) /GRA (régul. vit.)-Bits 0-7: 0
                    Accélération: 0.000 m/s²
                    Etat du moteur: COENG_READY
                    Etat du moteur-Test_Program_Co Eng st COMPU VERB UBYTE: 1

Tests passés: 0 0 0 0 1

-------------------------------------------------------------------------------
Adresse 03: Freins ABS (J104)       Labels:. 8K0-907-379-V2.clb
   No. pièce Log: 8K0 907 379 CN    Mat: 8K0 907 379 CN
   Pièce: ESP8 front    H09 0020
   Révision: --------    No. de série: --------------
   Codage: 415DCC01
   No. Atelier: WSC 06325 000 00000
   VCID: 0716608EB6B1D777E7-8052

1 Code défaut trouvé:
01044 - Calculateur mal codé
            000 - -
             Capture:
                    Etat du défaut: 01100000
                    Priorité du défaut: 2
                    Fréquence du défaut: 1
                    Compteur de RAZ: 250
                    Kilométrage: 63269 km
                    Heure: 0
                    Date: 2020.03.01
                    Temps: 08:45:18

             Capture:
                    Valeur hex: 0x0000
                    Valeur hex: 0x00A2
                    Valeur hex: 0x0045
                    Valeur hex: 0x038F
                    Valeur hex: 0x0000


-------------------------------------------------------------------------------
Adresse 05: Autor. démarrage (J393)       Labels:. 8K0-907-064-05.clb
   No. pièce Log: 8K0 907 064 KF    Mat: 8K0 907 064 KF
   Pièce: BCM2 2.0      H15 0711
   Révision: 00002001
   Codage: 07A24040000000000000
   No. Atelier: WSC 06325 000 00000
   VCID: 7EF8056AE96B96BFD4-802A

   Sous-système 1 - No. pièce Log: 8K0 905 852 E    Mat: 8K0 905 852 E
   Pièce: J764 ELV MLB  H40 0046
   No. de série: 3215000079105002

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 08: Climatronic (J255)       Labels: Echec redir!
   No. pièce Log: 8K1 820 043 BB    Mat: 8K1 820 043 BB
   Pièce: KLIMA 3 ZONEN H04 0123
   Révision: C1000000    No. de série: 01070520151846
   Codage: 342000A000
   No. Atelier: WSC 06325 000 00000
   VCID: 69D2463680E5010711-803C

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 09: Centrale Elec. (J519)       Labels:. 8K0-907-063.clb
   No. pièce Log: 8K0 907 063 DH    Mat: 8K0 907 063 DH
   Pièce: BCM1 1.0      H16 0103
   Révision: 08016001    No. de série: 00001064299701
   Codage: 260000108074AFC00081400300001D0D0F1C070826090201000008004400020100000034000000
   No. Atelier: WSC 01234 123 01234
   VCID: 78F41372CB4FA88F9E-802C

   Sous-système 1 - No. pièce Log: 8K1 955 119 B    Mat: 8K1 955 119 B  Labels: 1KX-955-119.CLB
   Pièce: MITSUBA240315  H19 0461
   No. de série: 1503190606253
   Codage: 004577

   Sous-système 2 - No. pièce Log: 8U0 955 559 C    Mat: 8U0 955 559 B  Labels: 8U0-955-559.CLB
   Pièce: G397_RLFS  H06 0004
   No. de série: 20272366
   Codage: 02005D

   Sous-système 3 - No. pièce Log: 8K0 941 531 AS    Mat: 8K0 941 531 AS
   Pièce: E1 - LDS  H03 0031
   No. de série: 00000000002104154752

   Sous-système 4 - No. pièce Log: 4H0 907 658     Mat: 4H0 907 658
   Pièce: AQ_Hum_Sensor  H03 0003
   No. de série: 708809A7000000000001

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 10: Assistance stationnt
Impossible à contacter

-------------------------------------------------------------------------------
Adresse 13: Régulation dist. (J428)       Labels: Aucun
   No. pièce Log: 8K0 907 561 B    Mat: 8K0 907 561 B
   Pièce: ACC3          H11 0110
   No. de série: 00000000000000
   Codage: 00F2D8
   No. Atelier: WSC 06325 000 00000
   VCID: 3162EE5668B5B9C719-8064

3 Codes défaut trouvés:
01044 - Calculateur mal codé
            000 - -
             Capture:
                    Etat du défaut: 01100000
                    Priorité du défaut: 2
                    Fréquence du défaut: 3
                    Compteur de RAZ: 250
                    Kilométrage: 63268 km
                    Heure: 0
                    Date: 2020.02.28
                    Temps: 17:20:36

             Capture:
                    Température: 17.0°C
                    Tension: 11.26 V
                    Valeur hex: 0x005D
                    Vitesse: 0.0 km/h
                    Accél. Latérale: 0.00 m/s^2

01314 - calculateur moteur
            013 - Lire la mémoire de défauts
             Capture:
                    Etat du défaut: 01101101
                    Priorité du défaut: 6
                    Fréquence du défaut: 10
                    Compteur de RAZ: 250
                    Kilométrage: 63268 km
                    Heure: 0
                    Date: 2020.02.28
                    Temps: 17:20:36

             Capture:
                    Température: 17.0°C
                    Tension: 11.26 V
                    Valeur hex: 0x00BE
                    Vitesse: 0.0 km/h
                    Accél. Latérale: 0.00 m/s^2

01316 - Calculateur de freins
            013 - Lire la mémoire de défauts
             Capture:
                    Etat du défaut: 01101101
                    Priorité du défaut: 6
                    Fréquence du défaut: 23
                    Compteur de RAZ: 250
                    Kilométrage: 63268 km
                    Heure: 0
                    Date: 2020.02.28
                    Temps: 17:20:36

             Capture:
                    Température: 17.0°C
                    Tension: 11.26 V
                    Valeur hex: 0x00C0
                    Vitesse: 0.0 km/h
                    Accél. Latérale: 0.00 m/s^2


-------------------------------------------------------------------------------
Adresse 15: Airbags (J234)       Labels:* 8K0-959-655.clb
   No. pièce Log: 8K0 959 655 N    Mat: 8K0 959 655 N
   Pièce: AirbagVW-AU10 H48 0610
   No. de série: 003KFDC7APM+
   Codage: 30514435363030303030554A304C384B3053
   No. Atelier: WSC 06325 000 00000
   Jeu de données ASAM: EV_AirbaECUVWAUDI010 003010
   ROD: EV_AirbaECUVWAUDI010_003_AU48.rod
   VCID: 4894A3B2F32F180F2E-801C

   Capteur de collision du sac gonflable latéral: côté conducteur:
   No. de série: 6334MSME511D6A43G

   Capteur de collision de sac gonflable latéral: côté passager:
   No. de série: 6344MSME511D6E46O

   Capteur de collision du sac gonflable latéral AR: côté cond.:
   No. de série: 6352QSME5C56564AU

   Capteur de collision du sac gonflable latéral AR: côté pass.:
   No. de série: 6362QSME4353027CE

   Capteur de collision du sac gonflable frontal: côté conducteur:
   No. de série: 63732SME7E561E66F

   Capteur de collision du sac gonflable frontal: côté passager AV:
   No. de série: 63832SME7B56485CF

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 16: Volant multifonct. (J527)       Labels:. 8K0-953-568.clb
   No. pièce Log: 8K0 953 568 M    Mat: 8K0 953 568 M
   Pièce: Lenks.Modul   H04 0005
   Révision: --------    No. de série: 90372ODT0002S
   Codage: 0000DF
   No. Atelier: WSC 06325 000 00000
   VCID: 448CB782C7073C6FC2-8010

   Pièce: E221 - MFL  H03 0004

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 17: Instruments (J285)       Labels:. 8T0-920-xxx-17.clb
   No. pièce Log: 8K0 920 932 G    Mat: 8K0 920 932 G
   Pièce: KOMBIINSTR.   H36 0567
   Révision: 00100000    No. de série: 65-6AA65G
   Codage: 13E4100047010008030000
   No. Atelier: WSC 06325 000 00000
   VCID: 336EE45E92A98BD76B-8066

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 19: Gateway CAN (J533)       Labels:. 8T0-907-468.clb
   No. pièce Log: 8R0 907 468 P    Mat: 8R0 907 468 D
   Pièce: GW-BEM 5CAN-M H11 0060
   Révision: 1Z120030    No. de série: 3041Z154300BA9
   Codage: 80CF07FF00
   No. Atelier: WSC 06325 000 00000
   VCID: 4C9C9FA2EF57F42F0A-8018

   Sous-système 1 - No. pièce Log: 8T0 915 181     Mat: 8T0 915 181
   Pièce: J367-BDMHella  H03 8041
   No. de série: 1188226403

   Sous-système 2 - No. pièce Log: 8K0 959 663 B    Mat: 8K0 959 663 B
   Pièce: J532_DCDCStab  H05 0006
   No. de série: 15115000691021200410

3 Codes défaut trouvés:
01044 - Calculateur mal codé
            000 - -
             Capture:
                    Etat du défaut: 01100000
                    Priorité du défaut: 1
                    Fréquence du défaut: 1
                    Compteur de RAZ: 250
                    Kilométrage: 63269 km
                    Heure: 0
                    Date: 2020.03.01
                    Temps: 08:37:49

             Capture:
                    Bits:    10111
                    Tension: 11.50 V
                    Décompte: 6

01327 - Calculateur d´aide au stationnement (J446)
            004 - Aucun(e) signal / communication
             Capture:
                    Etat du défaut: 01100100
                    Priorité du défaut: 2
                    Fréquence du défaut: 1
                    Compteur de RAZ: 250
                    Kilométrage: 63269 km
                    Heure: 0
                    Date: 2020.03.01
                    Temps: 08:47:28

             Capture:
                    Bits:    10111
                    Tension: 11.40 V
                    Décompte: 6
                    Bits:    10000
                    Temps: 25.40 s

03041 - Gestion d'énergie active
            000 - -
             Capture:
                    Etat du défaut: 01100000
                    Priorité du défaut: 7
                    Fréquence du défaut: 1
                    Compteur de RAZ: 250
                    Kilométrage: 63269 km
                    Heure: 0
                    Date: 2020.03.01
                    Temps: 08:54:58

             Capture:
                    Bits:    10111
                    Tension: 11.30 V
                    Décompte: 6


-------------------------------------------------------------------------------
Adresse 20: Assist. feux rte (J844)       Labels:. 8K0-857-511.clb
   No. pièce Log: 8T0 857 511 AD    Mat: 8T0 857 511 AD
   Pièce: FLA           H04 0012
   Révision: AA001002
   Codage: 02019164747464545425363E00
   No. Atelier: WSC 06325 000 00000
   VCID: 7CFC0F62FF7784AFFA-8028

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 3C: Chgt de file (J769)       Labels:| 5Q0-907-566.clb
   No. pièce Log: 8T0 907 566 B    Mat: 8T0 907 566 B
   Pièce: SWA Master    H05 0071
   No. de série: 0367744041
   Codage: 010311
   No. Atelier: WSC 06324 000 00000
   Jeu de données ASAM: EV_LaneChangAssis 001020
   ROD: EV_LaneChangAssis_AU21.rod
   VCID: 3F86B86EA6E15FB79F-806A

   Calculateur 2 d'assistant de changement de voie:
   Sous-système 1 - No. pièce Log: 8T0 907 568 B    Mat: 8T0 907 568 B
   Pièce: SWA Slave  H05 0071
   No. de série: 0367902302
   Codage: 010311

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 42: Porte conducteur (J386)       Labels:. 8K0-959-793.clb
   No. pièce Log: 8K0 959 793 R    Mat: 8K0 959 793 P
   Pièce: TSG FA        H02 0510
   Révision:             No. de série: 0000148084829
   Codage: 011C13205C00410001
   No. Atelier: WSC 06325 000 00000
   VCID: 4FA688AE1E41CF376F-801A

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 44: Direction assistée (J500)       Labels:| 8K0-909-144.clb
   No. pièce Log: 8K0 909 144 P    Mat: 8K0 909 144 B
   Pièce: RCEPS         H43 0510
   Révision: 00001000    No. de série: 0026757487
   Codage: 100001000001
   No. Atelier: WSC 06324 000 00000
   Jeu de données ASAM: EV_RCEPSAU48X 008018
   ROD: EV_RCEPSAU48X_008.rod
   VCID: 3E78C56AA1EB56BF94-806A

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 46: Module confort (J393)       Labels:. 8K0-907-064-46.clb
   No. pièce Log: 8K0 907 064 KF    Mat: 8K0 907 064 KF
   Pièce: BCM2 2.0      H15 0711
   Révision: 00002001    No. de série: 0365935308
   Codage: 01000E3820B900C18320023680000047
   No. Atelier: WSC 06325 000 00000
   VCID: 7EF8056AE96B96BFD4-802A

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 47: Sonorisation (J525)       Labels:. 8T0-035-223-BOM.clb
   No. pièce Log: 8T1 035 223 A    Mat: 8T1 035 223 A
   Pièce: DSP Prem      H05 0030
   Révision: 00005001    No. de série: 94813043689306
   VCID: 2D5AF226748DDD273D-8078

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 52: Porte passager (J387)       Labels:. 8K0-959-792.clb
   No. pièce Log: 8K0 959 792 R    Mat: 8K0 959 792 P
   Pièce: TSG BF        H02 0510
   Révision:             No. de série: 0000147996946
   Codage: 011C13205E00410001
   No. Atelier: WSC 06325 000 00000
   VCID: 4E9895AA194BC63F64-801A

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 53: Frein de stationnt (----)       Labels: 8K0-907-801-V2.clb
   No. pièce Log: 8K0 907 801 N    Mat: 8K0 907 801 J
   Pièce: EPB-4         H02 0005
   Révision: --------    No. de série: 20000000622269
   Jeu de données ASAM: EV_ParkiBrake 001028
   ROD: EV_ParkiBrake_AU48.rod
   VCID: 3A70C97ABDC37A9FA8-806E

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 56: Radio (R)       Labels: Echec redir!
   No. pièce Log: 4G1 035 053 J    Mat: 4G1 035 053
   Pièce: Radio U Basic H41 0133
   Révision: AB001007    No. de série: 227E70F8567359
   Codage: 010003010000000001
   No. Atelier: WSC 06325 000 00000
   VCID: 26480D0A517BEE7FFC-8072

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 5C: Maintien file        Labels: Aucun
   No. pièce Log: 8T0 907 217 A    Mat: 4E0 907 217 C
   Pièce: J759 HC             0040
   Révision: 00H08006    No. de série: 60021550400063
   Codage: 0002001
   No. Atelier: WSC 06325 000 00000
   VCID: 3776D04E46D167F757-8062

1 Code défaut trouvé:
01316 - Calculateur de freins
            013 - Lire la mémoire de défauts
             Capture:
                    Etat du défaut: 01101101
                    Priorité du défaut: 6
                    Fréquence du défaut: 32
                    Compteur de RAZ: 250
                    Kilométrage: 63268 km
                    Heure: 0
                    Date: 2020.02.28
                    Temps: 17:20:35


-------------------------------------------------------------------------------
Adresse 5F: Electr. d'informat. (J794)       Labels:. 4E0-035-6xx-5F.clb
   No. pièce Log: 8R1 035 666 H    Mat: 8R1 035 666 H
   Pièce: H-BN-EU       H48 0897
   Révision: --------    No. de série: 514E/0F7526806
   Codage: 0F0100010006A9EF3980CB5E00000403E40000020000000000
   No. Atelier: WSC 06325 000 00000
   VCID: 3D7AC266A4ED4DA78D-8068

   Sous-système 1 - No. pièce: 8R0 060 884 CH
   Pièce: EUR 2014  2004

   Sous-système 2 - No. pièce Log: 8R0 919 604 A    Mat: 8R0 919 604 A
   Pièce: DU7 High  H42 0104
   No. de série: A130ET0F3346373

   Sous-système 3 - No. pièce Log: 8T0 919 611 L    Mat: 8T0 919 611 C
   Pièce: E0380 Bedient  H02 0030
   No. de série: 00000002225585

   Sous-système 4 - No. pièce: 8R0 060 961 G
   Pièce: CD-Database  5950

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 62: Porte AR gauche (J388)       Labels:. 8K0-959-795.clb
   No. pièce Log: 8K0 959 795 G    Mat: 8K0 959 795 D
   Pièce: TSG HL        H01 0510
   Révision:             No. de série: 0000148536871
   Codage: 010C13204000210001
   No. Atelier: WSC 06325 000 00000
   VCID: 4688AD8AF13B0E7FDC-8012

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 69: Remorque (J345)       Labels:. 8K0-907-383.clb
   No. pièce Log: 8K0 907 383 E    Mat: 8K0 907 383 E
   Pièce: Towbar module H09 0100
   Révision: 3A001001    No. de série: ÀÁ006789181648
   Codage: 0100000100000000
   No. Atelier: WSC 00000 000 00000
   VCID: 3668DD4A81DB9EFF4C-8062

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 6C: Caméra recul        Labels: 8T0-907-441.clb
   No. pièce Log: 8T0 907 441 C    Mat: 4L0 907 441 B
   Pièce: J772__Rearview      0040
   Révision: --H09---    No. de série: 525PA8-JA2920M
   Codage: 1020007
   No. Atelier: WSC 06325 000 00000
   VCID: 3874D3724BCF688F5E-806C

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 72: Porte AR droite (J389)       Labels:. 8K0-959-795.clb
   No. pièce Log: 8K0 959 795 G    Mat: 8K0 959 795 D
   Pièce: TSG HR        H01 0510
   Révision:             No. de série: 0000148536864
   Codage: 010C13204000210001
   No. Atelier: WSC 06325 000 00000
   VCID: 4688AD8AF13B0E7FDC-8012

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse AC: Contrôle reagent (J880)       Labels: 4G0-907-355.clb
   No. pièce Log: 4H0 907 355 D    Mat: 4G0 907 355 B
   Pièce: SCR-Stg-G2    H10 0012
   Révision: 00000000    No. de série: 150980197
   Jeu de données ASAM: EV_RDCMA00100 008040
   ROD: EV_RDCMA00100_008.rod
   VCID: 2D5AF2267C8DDD273D-8078

Aucun code défaut trouvé.

Fin-------------------------(Temps écoulé: 04:22)--------------------------



[lionelcorbie80]

Voici la solution !!!!!

CODAGE ATTELAGE A4 B8



Codage des calculateurs :
[01 - Engine]
[Coding - 07]->[Long Coding Helper]->Byte 5, Bit 4 Changé de 0 à 1
(via la coche "Trailer Installed" dans VCDS)

[03 - ABS Brakes][Security Access - 16] (Enter code presented by program)
[Coding - 07]->[Long Coding Helper]->Byte 1, Bit 7 Changé de 0 à 1
(via la coche "Trailer Hitch Installed" dans VCDS)

[09 - Central Elec]
[Coding - 07]->[Long Coding Helper]->Byte 18, Bit 5 Changé de 0 à 1
(via la coche "Trailer Hitch Installed" dans VCDS)

[10 - Park / Steer Assist]
[Coding - 07]->[Long Coding Helper]->Byte 0, Bits 0-3 Changé de 0000 à 0001 [Trailer Hitch Not Installed -> Trailer Hitch Installed (Manually Removable) via la liste déroulante dans VCDS]
Nécessite d’entrer le code sécurité : 16-Security Access 3.Enter access code 71679

[19 - CAN Gateway]->[Installation List]->cocher 69 – Trailer


Autre code sécurité : 61378



En cas de désactivation de l'ACC entrer les codes suivants :

Dans calculateur 13 au lieu de 00F2D8 modifier en 00F2D1
Dans calculateur 5C au lieu de 0002001 modifier en 0102001



[lionelcorbie80]

Pour les néophytes de l'usage de VCDS, à la suite de scanner vous avez les adresses/calculateurs interrogés par VCDS, ensuite par calculateurs, vous avez les codes défaut qui apparaissent ou non, et ensuite le type de pièce qui s'affichent à savoir par exemple pour le calculateur 52 porte passager J387, vous avez les spécifications suivantes:

No. pièce Log: 8K0 959 792 R Mat: 8K0 959 792 P / La première, Log indique logiciel dont la version de firmware installée, et le second la référence matérielle, celle que vous indiquez quand vous commandez une pièce, petite précision, si vous commandez la même pièce, avec un Log inférieur, au niveau de la lettre alphabétique, votre pièce ne fonctionnera pas comme elle devrait fonctionner, mais si le Log est supérieur au niveau de la lettre alphabétique, pas de soucis la pièce va s'adapter.



[PAF7374]

Merci @lionelcorbie80

J'ai lu apparemment qu'il est possible d'avoir des informations sur un code erreur en cliquant sur cette ligne : "Labels:. 04L-907-309-V1.clb"

Je n'ai pas de VCDS sous les yeux mais quelqu'un connaît un peu plus en détails ce qu'affiche ce label ?

Bonne journée



[BigBob]

Oui, c'est le fichier « label » du calculateur, mais chiffré (donc illisible dans un éditeur de texte...).



[PAF7374]

OK compris merci @BigBob



[DomDom01T5]

Oui, c'est le fichier « label » du calculateur, mais chiffré (donc illisible dans un éditeur de texte...).

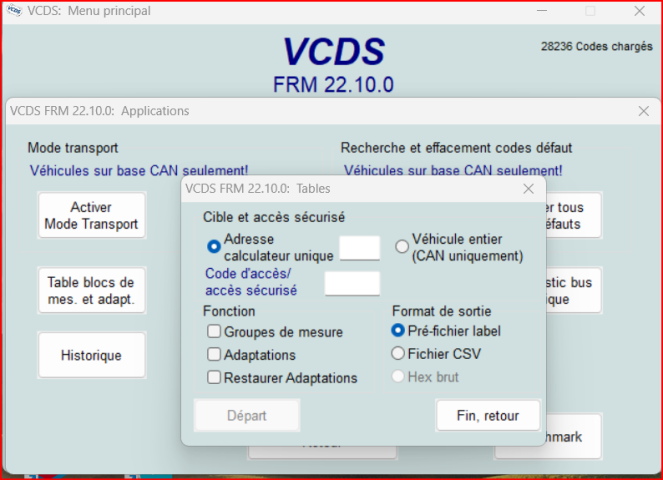

Est-il possible d'ouvri ces fichiers label clb ? exemples ci-joint ou bien de changer le format de sortie en CSV ?

Vous devez être enregistré pour pouvoir accèder à cette image



[BigBob]

Déjà répondu, voir le sujet original ici : « CLB label files ».



[BigBob]

Ça peut aider : « Конвертер CLB в LBL для VAGCom, Decoder-encoder CLB files ».



[DomDom01T5]

Publicité

Les membres ne voient pas cette publicité.

Merci BigBob,
Cela répond à ce post que je viens d'ouvrir https://www.vag-technique.fr/threads/lister-les-options-bits-dun-calculateur.6596/#post-52341
Les fichiers *.clb contiennent pour chaque calculateur documenté la liste des octets et leur codage.
Donc les options disponibles sur chaque Calculateur du véhicule.

Publicité

Les membres ne voient pas cette publicité.
