Bonjour,
J'ai eu de manière concomittante un problème de clim (plus de froid) et voyant du capteur température d'huile qui clignote (retour atelier).

j'ai passé un VDCS (log complète en pièce jointe...).

-------------------------------------------------------------------------------
Adresse 08: Climatronic (J301) Labels: 3C8-907-336.clb
No. pièce Log: 7N0 907 426 AM Mat: 7N0 907 426 AM
Pièce: AC Manuell H19 0304
Révision: 00001015
Codage: 0000004002
No. Atelier: WSC 35110 790 50316
Jeu de données ASAM: EV_ACManueBHBVW36X A01010
ROD: EV_ACManueBHBVW36X_VW32.rod
VCID: 7F0C8CF3E63B59B990-802A

1 Code défaut trouvé:
9481748 - Transmetteur de haute pression
B10AE 14 [009] - Circuit ouvert ou c.c. au pôle +
Confirmé - Testé depuis RàZ mémoire
Capture:
Etat du défaut: 00000001
Priorité du défaut: 2
Fréquence du défaut: 1
Compteur de RAZ: 168
Kilometrage: 119118 km
Date: 2021.04.12
Temps: 12:08:51
-------------------------------------------------------------------------------
Adresse 17: Instruments (J285) Labels: 5K0-920-xxx-17.clb
No. pièce Log: 2K0 920 875 E Mat: 2K0 920 875 E
Pièce: KOMBI H03 0607
No. de série: 00000000000000
Codage: 181A01
No. Atelier: WSC 64060 995 97858
Jeu de données ASAM: EV_Kombi_UDS_VDD_RM09 A04114
ROD: EV_Kombi_UDS_VDD_RM09_VN35.rod
VCID: 31689ACB60EF7FC956-8064

3 Codes défaut trouvés:
9453865 - Transmetteur de niveau et de température d'huile
B1041 29 [008] - Signal bas trop longtemps
Intermittent - Confirmé - Testé depuis RàZ mémoire
Capture:
Etat du défaut: 00000001
Priorité du défaut: 2
Fréquence du défaut: 4
Compteur de RAZ: 213
Kilometrage: 119119 km
Date: 2021.04.13
Temps: 12:25:44

9453842 - Transmetteur de niveau et de température d'huile
B1041 35 [009] - Signal bas trop longtemps
Confirmé - Testé depuis RàZ mémoire
Capture:
Etat du défaut: 00000001
Priorité du défaut: 2
Fréquence du défaut: 5
Compteur de RAZ: 173
Kilometrage: 119118 km
Date: 2021.04.12
Temps: 12:08:50

13639427 - Calculateur du moteur
U101F 00 [009] - Lire la mémoire de défaut
Confirmé - Testé depuis RàZ mémoire
Capture:
Etat du défaut: 00000001
Priorité du défaut: 6
Fréquence du défaut: 1
Compteur de RAZ: 173
Kilometrage: 119165 km
Date: 2021.04.17
Temps: 17:23:14
-------------------------------------------------------------------------------

J'ai acheté et changé le pressostat, pas de différence.

Toujours le même défaut après RAZ des défauts et toujours pas de froid.

Je n'en ai pas acheté un d'origine, j'ai vu que cela pouvait valoir le coup, vous avez un avis ?

J'ai branché un nouveau capteur d'huile, le défaut « 9453842 - Transmetteur de niveau et de température d'huile B1041 35 [009] - Signal bas trop longtemps » disparaît, il me reste les deux autres.

Il faut noter que j'ai juste branché le nouveau capteur et je ne l'ai pas installé, il n’était pas immergé dans l'huile...

Je ne sais pas si ça compte.

A votre avis, problème électrique de faisceau ?

Deux soucis en même temps et pas de chance ?

Le problème de climatisation peut être dû au compresseur HS ?

Je l'ai branché en direct sur la batterie et l'embrayage fait du bruit...

Il y a aussi le défaut du calculateur moteur, je ne sais pas si c'est lié ou non et ce que ça pourrait être...


Merci ++


Pièces jointes

  • Log-WV2ZZZ2KZCX017726.txt
    17.4 KB · Affichages: 4
Dernière modification par un modérateur:

BigBob

Administrateur
Inscrit
1/12/19
messages
7 144
Localisation
28210 SENANTES Eure et Loir
Marque
Audi
Modèle
A4
Date
16/6/04
Cylindrée
2.5
Km
280000
Type
Diesel
Code moteur
BDG
Code boite
HEN
VIN
WAUZZZ8EX5A011863 WAUZZZ8E73A228607
VCDS
VCDS
J'ai demandé une photo de l'étiquette dans la voiture, ça marche mieux comme ça...:) CFH NFQ.

Je fais la demande de fichier VIN tout de même.

Alors je ne dois pas savoir où regarder... Moteur (J623-CFHF) c'est pas ça ?

Donc tu est bien dyslexique, puisque à aucun moment tu n'as été capable de me fournir le couple moteur/boîte dans le même message...

Donc pour finir :

Code moteur : CFHF
Code Boîte : NFQ

Et là, miracle, l'appariement fonctionne !!! :)


Publicité

bench38

Membres
Inscrit
26/4/21
messages
17
Localisation
Grenoble, France
Marque
VW
Modèle
Caddy
Date
5/10/11
Cylindrée
2
Km
120000
Type
Diesel
Code moteur
CFHF
Code boite
NFQ
VIN
WV2ZZZ2KZCX017726
VCDS
VCDS
Donc tu est bien dyslexique, puisque à aucun moment tu n'as été capable de me fournir le couple moteur/boîte dans le même message...

Donc pour finir :

Code moteur : CFHF
Code Boîte : NFQ

Et là, miracle, l'appariement fonctionne !!! :)

J'ai des petits problèmes d'attention...navré...


niafron0

Amateur
Inscrit
15/12/19
messages
201
Localisation
DIJON
Marque
Audi
Modèle
RS4V8
Date
1/1/06
Cylindrée
4.2
Km
170000
Type
Essence
Code moteur
BNS
Code boite
HLD
Code pont
6S
VIN
WUAZZZ8E96Nxxx444
VCDS
VCDS
Bonne chance pour trouver ta panne de clim...y en faudra.... 😂 !


Polo16v190

Modérateur
Membre du Staff
Inscrit
1/12/19
messages
1 496
Localisation
Suisse
Marque
VW
Modèle
Golf_R_400
Date
11/9/17
Cylindrée
2.0
Km
55600
Type
Essence
Code moteur
DJHA
Code boite
0GC
VCDS
VCDS
À mon avis, tu n'as plus de gaz, d'où le « signal trop bas ».

Localisation de la fuite, souvent le condenseur...

Tu peux regarder la pression de gaz dans ton circuit avec VCDS, si =0 ou proche, alors plus de gaz et tu as une fuite, du coup le compresseur ne se met pas en marche pour se protéger.

Dernière modification par un modérateur:

BigBob

Administrateur
Inscrit
1/12/19
messages
7 144
Localisation
28210 SENANTES Eure et Loir
Marque
Audi
Modèle
A4
Date
16/6/04
Cylindrée
2.5
Km
280000
Type
Diesel
Code moteur
BDG
Code boite
HEN
VIN
WAUZZZ8EX5A011863 WAUZZZ8E73A228607
VCDS
VCDS
Je ne sais pas si c'est une vérité qui marche à tous les coups, mais lors d'un manque de gaz, la climatisation se met sur « ECON » et impossible de sortir de ce mode...


Polo16v190

Modérateur
Membre du Staff
Inscrit
1/12/19
messages
1 496
Localisation
Suisse
Marque
VW
Modèle
Golf_R_400
Date
11/9/17
Cylindrée
2.0
Km
55600
Type
Essence
Code moteur
DJHA
Code boite
0GC
VCDS
VCDS
Je ne sais pas si c'est une vérité qui marche à tous les coups, mais lors d'un manque de gaz, la climatisation se met sur « ECON » et impossible de sortir de ce mode...

Il me semble que tu peux en sortir, mais que le compresseur ne s'engage pas.

Cela dépend des générations à mon avis ?


BigBob

Administrateur
Inscrit
1/12/19
messages
7 144
Localisation
28210 SENANTES Eure et Loir
Marque
Audi
Modèle
A4
Date
16/6/04
Cylindrée
2.5
Km
280000
Type
Diesel
Code moteur
BDG
Code boite
HEN
VIN
WAUZZZ8EX5A011863 WAUZZZ8E73A228607
VCDS
VCDS

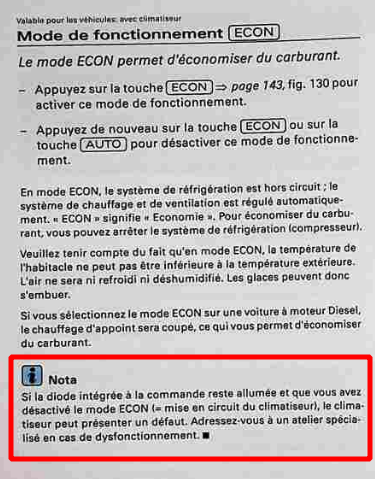

Ok, sinon, dans le manuel de mes deux A4 B6 :
