Question Problème de boitier papillon sur 1.4 TSI CAVE (1 lecteur)

DJO97200

Nouveau
30/1/20
13
1
1
Marque
Skoda
Modèle
FABIA
Date
30/1/11
Cylindrée
2
Code moteur
CAVE
Km
111799
Type
Essence
VCDS
VCDS
Re-Salut à tous,

Le moteur de ma FABIA RS fait des siennes en ce moment. La distribution a été entièremment refaite.

Impossible de dépasser 3000 tr/mn. J'ai fait un scan VCDS (résultat en pièce jointe).

2 codes défaut (P10A0 00 et P10A5 00) sont remontés, ils reviennent systématiquement.


2 Faults Found:

2909 - Control Circuit for Intake Air Regulating Flap
P10A0 00 [039] - Electrical Malfunction
Not Confirmed - Tested Since Memory Clear

2913 - Position Sensor for Intake Air Regulating Flap
P10A5 00 [039] - Signal too High
Not Confirmed - Tested Since Memory Clear


J'ai changé le boitier papillon d'admission (03C128063A) mais le volet neuf ne bouge pas, même avec les réglages de base de VCDS.

Apparemment, pas de fils coupés ou coincés, le connecteur ne présente pas de fissures, les 5 fils sont bien en place.

L'embrayage électromagnétique du compresseur fonctionne, pas de défaut.

J'envisage par précaution de remplacer la fiche du boitier papillon, au cas où.

Auriez-vous une idée ?

Merci d'avance


Fichiers joints

Annonce

Discrète

MacGUYvert

Amateur
6/12/19
43
40
18
72
S&Marne et Alsace
Marque
Audi
Modèle
100
Date
4/12/19
Cylindrée
2.7
Code moteur
Aah
Km
409999
Type
Essence
VCDS
VCDS
N’y a t’il pas un papillon dans chaque pipe d’admission avec un axe commun piloté par l’extérieur ???,
Ceci est commun à tous les moteurs à combustion stratifiée ...


DJO97200

Nouveau
30/1/20
13
1
1
Marque
Skoda
Modèle
FABIA
Date
30/1/11
Cylindrée
2
Code moteur
CAVE
Km
111799
Type
Essence
VCDS
VCDS
N’y a t’il pas un papillon dans chaque pipe d’admission avec un axe commun piloté par l’extérieur ???,
Ceci est commun à tous les moteurs à combustion stratifiée ...

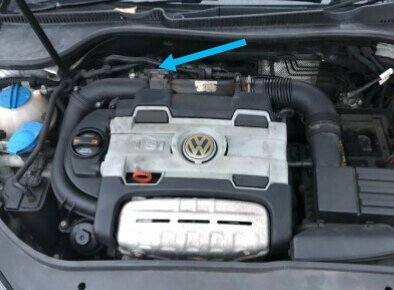

Pas du tout, le boitier en question se trouve après le filtre à air
N’y a t’il pas un papillon dans chaque pipe d’admission avec un axe commun piloté par l’extérieur ???,
Ceci est commun à tous les moteurs à combustion stratifiée ...
Pas du tout. Il s'agit du boitier après le filtre à air (moteur avec turbo + compresseur) IMG_20200130_142239.jpg


Polo16v190

Moderateur
Membre du personnel
1/12/19
135
46
28
Suisse, Lausanne
Marque
VW
Modèle
Golf_R_400
Date
11/9/17
Cylindrée
2
Code moteur
DJHA
Km
34800
Type
Essence
VCDS
VCDS
Ton problème est très bien décrit, et je pense que tu as situé le bon problème.

1) Attention, le basic setting doit être le "Adaptation of Regulating Flap for Compressor", c'est le nom. Il porte IDE02226 comme numéro. Peux-tu prendre une capture d'écran de ce que tu as fait comme basic setting? --> Dès lors que le basic setting est fait, ou plutôt est en train de se faire --> Il te faut bien entendu entendre le volet bouger, ce que malheureusement tu n'as pas.
2) Dans les Output tests, essaie de le faire bouger, voir si ça fonctionne, j'imagine que non, mais essaie
3) As-tu acheté une pièce d'origine ou sur internet sur un site de vente?
4) Entre les PIN 1 & 3 avec un multimètre, est-ce que tu as bien 5V??? --> C'est noté sur la fiche si jamais le numéro des pins
5) Entre les PIN 1 & une masse, tu as bien 5V?
6) Fais un test de résistance du moteur, en déconnectant la fiche, et regarde si tu as une résistance de 4-7Ohms, avec le nouveau et l'ancien
7) PIN 4 & 5, avec le multimètre, il te faut pendant que tu es planté dedans, lancé un output test, voir si le voltage varie ou pas du tout (fiche branchée bien entendu)
8) PIN 1&3, essaie de bouger à la main le petit moteur, le petit volet je veux dire, le voltage change-t-il avec la position du volet? (Ou Pin 2&3 je ne me souviens plus) essaie, dans tous les cas une combinaison, ça DOIT bouger le voltage
9) Avec le papillon déposé mais branché, il se passe quoi quand tu mets le contact? Il bouge ou aps du tout ou bloque?
10) Pendant le basic setting, petit moteur déposé, il doit bouger de sa position complètement fermée à sa position complètement ouverte.


Pour ma part on est clairement face à un problème électrique. Il te faudrait bien checker la continuité des 5 fils aussi, c'est assez rapide.
J'ai fait 45 minutes pour faire tout ça sur l'ancien Polo GTI de ma copine, j'espère que ça t'aide


DJO97200

Nouveau
30/1/20
13
1
1
Marque
Skoda
Modèle
FABIA
Date
30/1/11
Cylindrée
2
Code moteur
CAVE
Km
111799
Type
Essence
VCDS
VCDS
Salut Polot16v190
Merci pour ton analyse.

Je te confirme que lors du basic setting IDE 02226, rien ne se passe. Le volet neuf reste fixe.

Concernant l'origine de la pièce de rechange, je l'ai achetée sur VAGDISCOUNT. Elle est neuve (pas recyclée) et de marque VDO.

Je vais faire les tests électriques et changer la fiche (à tout hasard).

J'ai encore l'ancien boîtier.


ben44

Débutant
8/12/19
40
5
8
Marque
Skoda
Modèle
FABIA
Date
14/7/10
Cylindrée
14
Code moteur
CAV
Km
120000
Type
Essence
Bonsoir a tous, je te transmet la doc...
Normalement, si ce papillon est en panne(J808)? le compresseur ne doit plus s'enclencher, car sa pression ne peut plus etre régulée, (tu as signaler que le compresseur fonctionnais)


Fichiers joints

Dernière édition:

ben44

Débutant
8/12/19
40
5
8
Marque
Skoda
Modèle
FABIA
Date
14/7/10
Cylindrée
14
Code moteur
CAV
Km
120000
Type
Essence
Regarde sur ce forum,,,ils ont remplacé les bobines allumage et plus de code P10A5 00 ....le calculateur ce positionne en sécurité A 3000tr/mn....
http://www.golf5forum.fr/index.php?topic=52350.105
Mais a mon avis il s'agit de pannes consécutives à des ratés ou trous a l'accélération vers 1000/1500tr/mn....

Dernière édition:

ben44

Débutant
8/12/19
40
5
8
Marque
Skoda
Modèle
FABIA
Date
14/7/10
Cylindrée
14
Code moteur
CAV
Km
120000
Type
Essence
N’y a t’il pas un papillon dans chaque pipe d’admission avec un axe commun piloté par l’extérieur ???,
Ceci est commun à tous les moteurs à combustion stratifiée ...
Bonne question Mac !
Ce moteur a une gestion particulière avec ses deux compresseurs, la pression est surveillée continuellement par pas moins de trois capteurs de pression/température des gaz admission a différents emplacements du circuit...et un volet(J808) est dédié uniquement à la régulation de pression du compresseur .....
(Bon point,il n'y a pas de vanne EGR...!)

Dernière édition:

DJO97200

Nouveau
30/1/20
13
1
1
Marque
Skoda
Modèle
FABIA
Date
30/1/11
Cylindrée
2
Code moteur
CAVE
Km
111799
Type
Essence
VCDS
VCDS
Bonsoir a tous, je te transmet la doc...
Normalement, si ce papillon est en panne(J808)? le compresseur ne doit plus s'enclencher, car sa pression ne peut plus etre régulée, (tu as signaler que le compresseur fonctionnais)
Merci. J'avais déjà récupéré tous les SSP sur 1.4 TSI DOUBLE SURALIMENTATION (skoda, vw, seat, audi)


DJO97200

Nouveau
30/1/20
13
1
1
Marque
Skoda
Modèle
FABIA
Date
30/1/11
Cylindrée
2
Code moteur
CAVE
Km
111799
Type
Essence
VCDS
VCDS
Regarde sur ce forum,,,ils ont remplacé les bobines allumage et plus de code P10A5 00 ....le calculateur ce positionne en sécurité A 3000tr/mn....
http://www.golf5forum.fr/index.php?topic=52350.105
Mais a mon avis il s'agit de pannes consécutives à des ratés ou trous a l'accélération vers 1000/1500tr/mn....
Je ne pense que ce soit les bobines. Elles sont récentes, les fiches également. Le moteur démarre au 1/4 t

J'ai refait la distribution avant que le soucis de volet n'apparaisse


ben44

Débutant
8/12/19
40
5
8
Marque
Skoda
Modèle
FABIA
Date
14/7/10
Cylindrée
14
Code moteur
CAV
Km
120000
Type
Essence
As-tu remarqué des dépôts inabituels dans le carter de distribution au niveau du reniflard ?


DJO97200

Nouveau
30/1/20
13
1
1
Marque
Skoda
Modèle
FABIA
Date
30/1/11
Cylindrée
2
Code moteur
CAVE
Km
111799
Type
Essence
VCDS
VCDS

DJO97200

Nouveau
30/1/20
13
1
1
Marque
Skoda
Modèle
FABIA
Date
30/1/11
Cylindrée
2
Code moteur
CAVE
Km
111799
Type
Essence
VCDS
VCDS
J'ai débranché et rebranché la fiche de 5 contacts du volet.

Depuis l'erreur P10A5 00 a disparu.

Seule la P10A0 00 revient en permanence.


ben44

Débutant
8/12/19
40
5
8
Marque
Skoda
Modèle
FABIA
Date
14/7/10
Cylindrée
14
Code moteur
CAV
Km
120000
Type
Essence
Ok,tu as l'historique(si possible avant que tu achètes l'auto) de toute tes pannes et remplacement de pièces ?


Polo16v190

Moderateur
Membre du personnel
1/12/19
135
46
28
Suisse, Lausanne
Marque
VW
Modèle
Golf_R_400
Date
11/9/17
Cylindrée
2
Code moteur
DJHA
Km
34800
Type
Essence
VCDS
VCDS
Il faut procéder aux tests électriques pour éliminer le problème de lignes électriques éventuel je pense.
C'est d'ailleurs caractéristique de P10A0 00


DJO97200

Nouveau
30/1/20
13
1
1
Marque
Skoda
Modèle
FABIA
Date
30/1/11
Cylindrée
2
Code moteur
CAVE
Km
111799
Type
Essence
VCDS
VCDS
Ok,tu as l'historique(si possible avant que tu achètes l'auto) de toute tes pannes et remplacement de pièces ?
Salut. Je suis l'unique propriétaire depuis Janvier 2011. Il n'y a jamais eu d'interventions sur le volet d'admission ou la connectique avant le remplacement de la distribution en Décembre dernier


ben44

Débutant
8/12/19
40
5
8
Marque
Skoda
Modèle
FABIA
Date
14/7/10
Cylindrée
14
Code moteur
CAV
Km
120000
Type
Essence
Si c'est depuis la distribution,il faut tout revérifier....je sais....c'est pas agréable...:confused:
Tu as du déposer la tuyauterie,est-elle bien étanche?la pression peut varier si fuite,donc le volet de régulation ne suis plus...?

Dernière édition:

Polo16v190

Moderateur
Membre du personnel
1/12/19
135
46
28
Suisse, Lausanne
Marque
VW
Modèle
Golf_R_400
Date
11/9/17
Cylindrée
2
Code moteur
DJHA
Km
34800
Type
Essence
VCDS
VCDS
On est certain du calage? A-t-elle roulé normalement depuis la distribution ou toujours le problème depuis la distribution?


Polo16v190

Moderateur
Membre du personnel
1/12/19
135
46
28
Suisse, Lausanne
Marque
VW
Modèle
Golf_R_400
Date
11/9/17
Cylindrée
2
Code moteur
DJHA
Km
34800
Type
Essence
VCDS
VCDS
Tu as fait les tests électriques?


Annonce

Discrète

DJO97200

Nouveau
30/1/20
13
1
1
Marque
Skoda
Modèle
FABIA
Date
30/1/11
Cylindrée
2
Code moteur
CAVE
Km
111799
Type
Essence
VCDS
VCDS
Ton problème est très bien décrit, et je pense que tu as situé le bon problème.

1) Attention, le basic setting doit être le "Adaptation of Regulating Flap for Compressor", c'est le nom. Il porte IDE02226 comme numéro. Peux-tu prendre une capture d'écran de ce que tu as fait comme basic setting? --> Dès lors que le basic setting est fait, ou plutôt est en train de se faire --> Il te faut bien entendu entendre le volet bouger, ce que malheureusement tu n'as pas.
2) Dans les Output tests, essaie de le faire bouger, voir si ça fonctionne, j'imagine que non, mais essaie
3) As-tu acheté une pièce d'origine ou sur internet sur un site de vente?
4) Entre les PIN 1 & 3 avec un multimètre, est-ce que tu as bien 5V??? --> C'est noté sur la fiche si jamais le numéro des pins
5) Entre les PIN 1 & une masse, tu as bien 5V?
6) Fais un test de résistance du moteur, en déconnectant la fiche, et regarde si tu as une résistance de 4-7Ohms, avec le nouveau et l'ancien
7) PIN 4 & 5, avec le multimètre, il te faut pendant que tu es planté dedans, lancé un output test, voir si le voltage varie ou pas du tout (fiche branchée bien entendu)
8) PIN 1&3, essaie de bouger à la main le petit moteur, le petit volet je veux dire, le voltage change-t-il avec la position du volet? (Ou Pin 2&3 je ne me souviens plus) essaie, dans tous les cas une combinaison, ça DOIT bouger le voltage
9) Avec le papillon déposé mais branché, il se passe quoi quand tu mets le contact? Il bouge ou aps du tout ou bloque?
10) Pendant le basic setting, petit moteur déposé, il doit bouger de sa position complètement fermée à sa position complètement ouverte.


Pour ma part on est clairement face à un problème électrique. Il te faudrait bien checker la continuité des 5 fils aussi, c'est assez rapide.
J'ai fait 45 minutes pour faire tout ça sur l'ancien Polo GTI de ma copine, j'espère que ça t'aide
Salut

J'ai procédé à des 1ers tests électiques. Il y a bien 5V au niveau des pins 1&2, le 3 est une masse. Par contre les 4&5 qui contrôlent le moteur du volet restent à 0. Le volet ne bouge pas meme avec le basic setting ou le output test de VCDS

La fiche est neuve. Le fil du pin 5 est un peu dénudé mais il n'est pas coupe. Vais regarder du côté des relais demain.
