bonjours a tous.

vu que j'ai le temps avec le confinement,je me suis pencher sur le problème que j'ai sur mon micro tracteur diesel 3 cylindre jhon deer.

mon soucie est que le relais préchauffage alimente en permanence les bougies et le voyant tableau bord est toujours allumé.

j'ai récupérer le schémas câblage du relais ,pour comprendre son fonctionnement.(voir pièces jointe)

mas question est

est ce que le problème vient du circuit intégré ?


merci a bientôt.


Pièces jointes

  • 2020-04-05 (1).png
    2020-04-05 (1).png
    113.2 KB · Affichages: 14
  • 2020-04-05 (2).png
    2020-04-05 (2).png
    120.1 KB · Affichages: 14
  • 20200405_083223[1].jpg
    224.2 KB · Affichages: 11

lionelcorbie80

Modérateur
Membre du Staff
Inscrit
30/11/19
messages
2 734
Localisation
Corbie -80-
Marque
Audi
Modèle
A4
Date
12/10/12
Cylindrée
2
Km
135000
Type
Diesel
Code moteur
CJCB
Code boite
NSX
VCDS
VCDS
Salut, ce genre de relais est généralement assez stable et fiable, le composant en question peut délirer en effet, mais c'est relativement rare, ensuite as tu fait le test sans la clé, c'est à dire sans la bague de contcat, tu peux essayer de faire le test via juste les connexion de ton neiman, afin de lever le doute au niveau de la bague de contact, sinon ensuite tu achètes un relais et tu le branche, si toujours le soucis, je pencherai pour la bague de contact du neiman !!!


franc77

Membres
Inscrit
7/12/19
messages
67
Marque
VW
Modèle
Passat
Date
16/4/16
Cylindrée
2
Km
130000
Type
Diesel
Code moteur
CRLB
Code boite
QFZ
VIN
WVWZZZ3CZGE196084
VCDS
VCDS
bonjour
merci pour ta réponse.
j'ai contrôler le relais en directe et il fait le même problème.
donc je vais changer le relais ,mais il coûte 80€ comme même.
alors un composant 1 a 3 euros

bonne journée de confinement


BigBob

Modérateur
Inscrit
1/12/19
messages
9 330
Localisation
28210 SENANTES Eure et Loir
Marque
Audi
Modèle
A4
Date
16/6/04
Cylindrée
2.5
Km
280000
Type
Diesel
Code moteur
BDG
Code boite
HEN
VIN
WAUZZZ8EX5A011863 WAUZZZ8E73A228607
VCDS
VCDS
bonjours a tous.

vu que j'ai le temps avec le confinement,je me suis pencher sur le problème que j'ai sur mon micro tracteur diesel 3 cylindre jhon deer.

mon soucie est que le relais préchauffage alimente en permanence les bougies et le voyant tableau bord est toujours allumé.

j'ai récupérer le schémas câblage du relais ,pour comprendre son fonctionnement.(voir pièces jointe)

mas question est

est ce que le problème vient du circuit intégré ?


merci a bientôt.

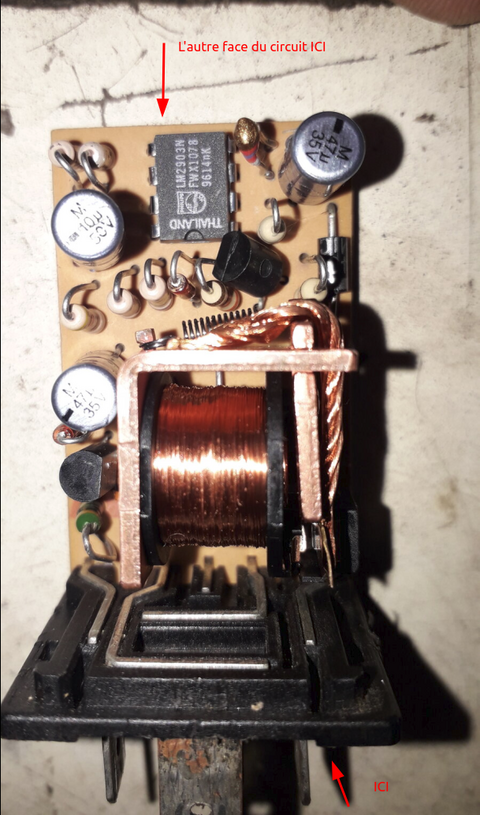

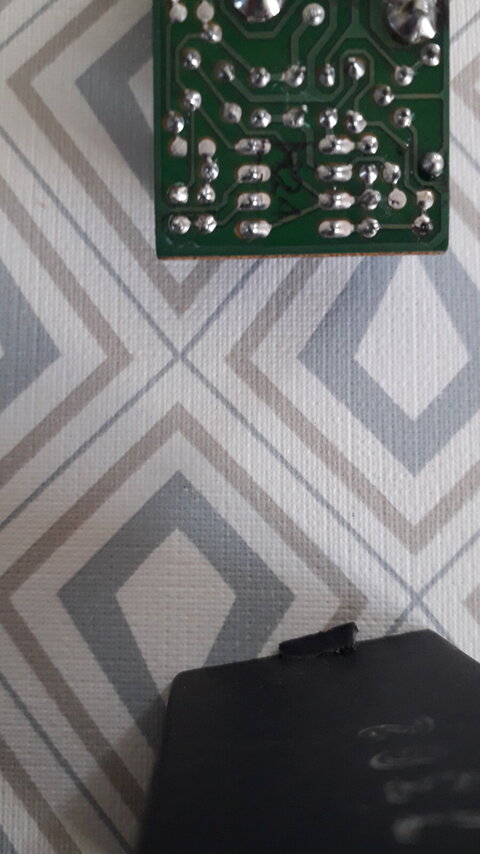

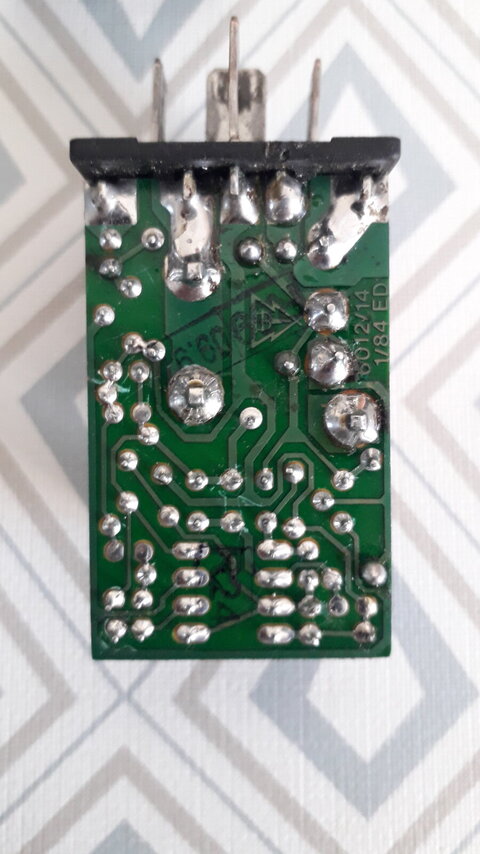

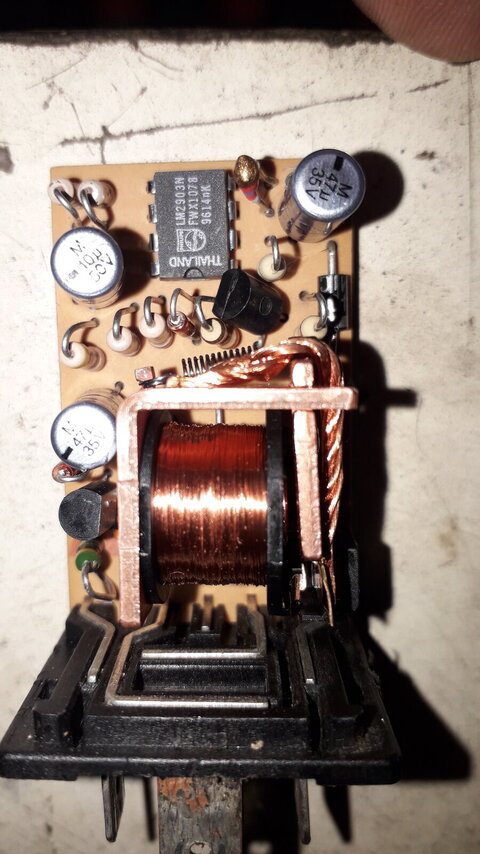

Tu peux mettre en ligne ton PDF, faire une photo de l'autre coté du circuit imprimé de ton relais et également, une photo du coté des lamelles du relais :

Vous devez être enregistré pour pouvoir accèder à cette image

Dernière édition:

franc77

Membres
Inscrit
7/12/19
messages
67
Marque
VW
Modèle
Passat
Date
16/4/16
Cylindrée
2
Km
130000
Type
Diesel
Code moteur
CRLB
Code boite
QFZ
VIN
WVWZZZ3CZGE196084
VCDS
VCDS
Bonjour bigbob

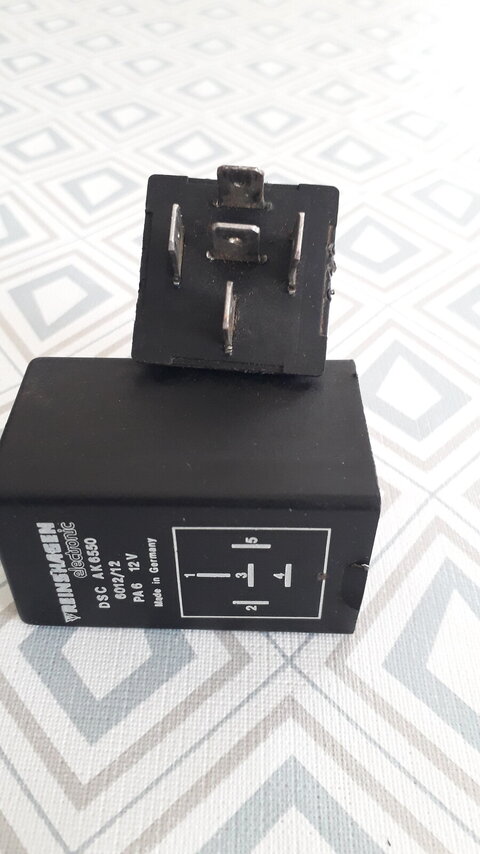

voici les photos en pièces jointes.

merci


Pièces jointes

  • 20200409_092822[1].jpg
    148.9 KB · Affichages: 5
  • 20200409_092854[1].jpg
    158.5 KB · Affichages: 3
  • 20200409_094035[1].jpg
    168.5 KB · Affichages: 3
  • 20200409_092917[1].jpg
    136.7 KB · Affichages: 4

BigBob

Modérateur
Inscrit
1/12/19
messages
9 330
Localisation
28210 SENANTES Eure et Loir
Marque
Audi
Modèle
A4
Date
16/6/04
Cylindrée
2.5
Km
280000
Type
Diesel
Code moteur
BDG
Code boite
HEN
VIN
WAUZZZ8EX5A011863 WAUZZZ8E73A228607
VCDS
VCDS

Publicité

Les membres ne voient pas cette publicité.

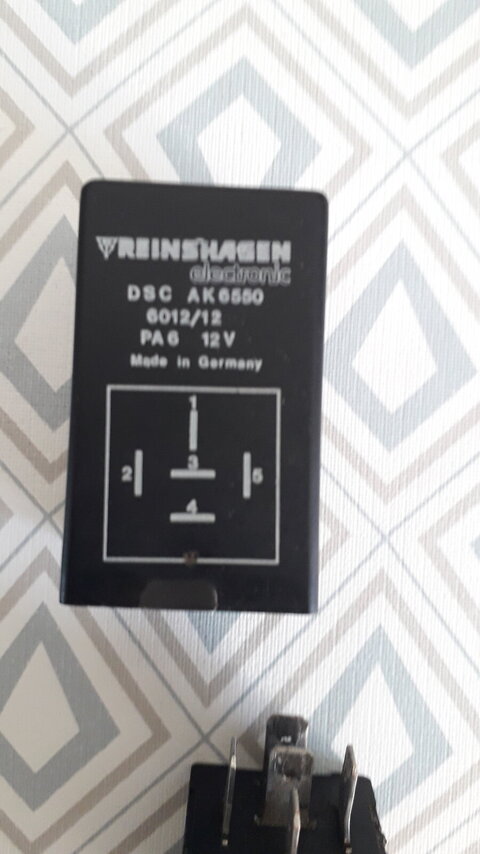

À part les numéros des broches, il n'y a pas ce genre de dessin sur le boîtier ?

Vous devez être enregistré pour pouvoir accèder à cette image


BigBob

Modérateur
Inscrit
1/12/19
messages
9 330
Localisation
28210 SENANTES Eure et Loir
Marque
Audi
Modèle
A4
Date
16/6/04
Cylindrée
2.5
Km
280000
Type
Diesel
Code moteur
BDG
Code boite
HEN
VIN
WAUZZZ8EX5A011863 WAUZZZ8E73A228607
VCDS
VCDS

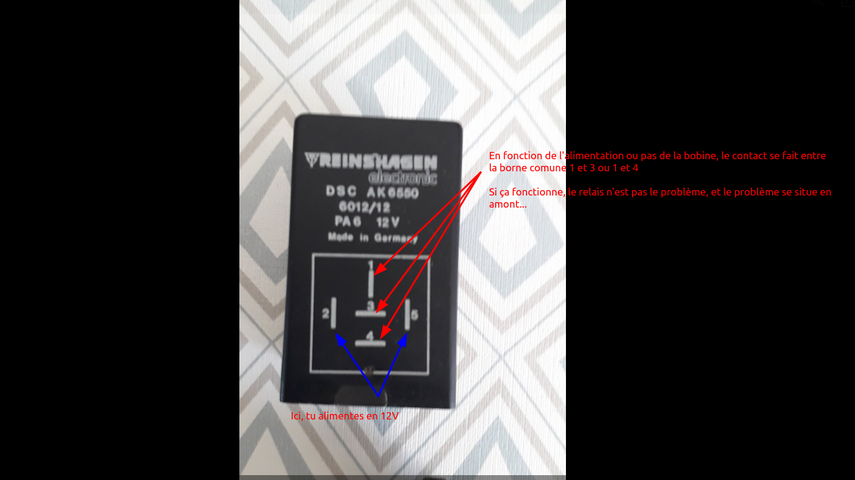

En gros, avant de changer le relais, tu vérifies qu'il est bien mort, c'est assez simple :

Vous devez être enregistré pour pouvoir accèder à cette image


BigBob

Modérateur
Inscrit
1/12/19
messages
9 330
Localisation
28210 SENANTES Eure et Loir
Marque
Audi
Modèle
A4
Date
16/6/04
Cylindrée
2.5
Km
280000
Type
Diesel
Code moteur
BDG
Code boite
HEN
VIN
WAUZZZ8EX5A011863 WAUZZZ8E73A228607
VCDS
VCDS
D'après le schéma, je pense que la borne 3 serait le commun, je te laisse faire le test avec mon dessin tu as compris le principe je pense...


BigBob

Modérateur
Inscrit
1/12/19
messages
9 330
Localisation
28210 SENANTES Eure et Loir
Marque
Audi
Modèle
A4
Date
16/6/04
Cylindrée
2.5
Km
280000
Type
Diesel
Code moteur
BDG
Code boite
HEN
VIN
WAUZZZ8EX5A011863 WAUZZZ8E73A228607
VCDS
VCDS

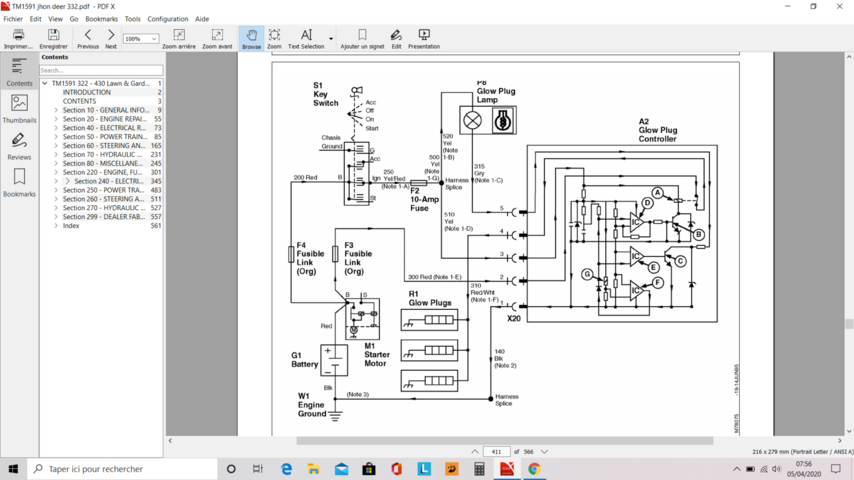

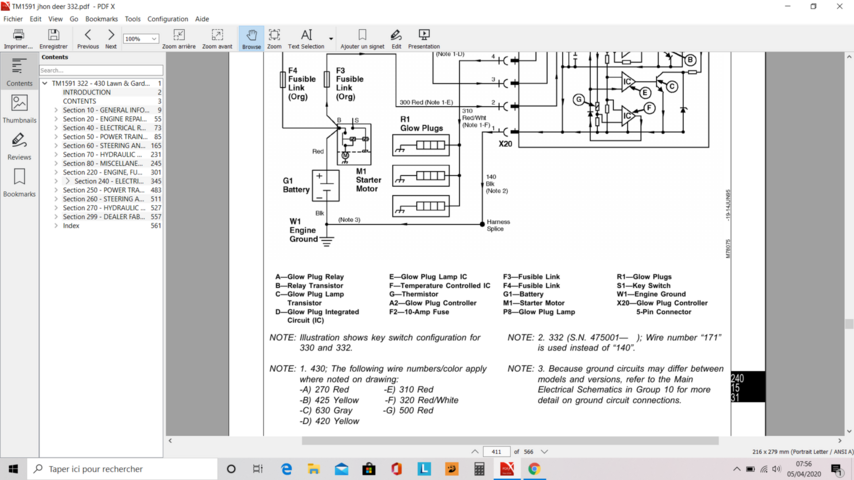

Ok, j'ai trouvé le PDF, donc page 410 tu as les explications sur l'électronique à l’intérieur du relais (c'est pas un simple relais, il est piloté), si tu lis pas l'anglais, je pense que gogole translate est ton ami...
