Bonjour à tous,
Y a t-il un membre du forum qui a mis au point un banc d'essai pour compteur ?
Une fois le compteur sur la table, quelles pins des deux connecteurs faut-il alimenter en 12 vols ?

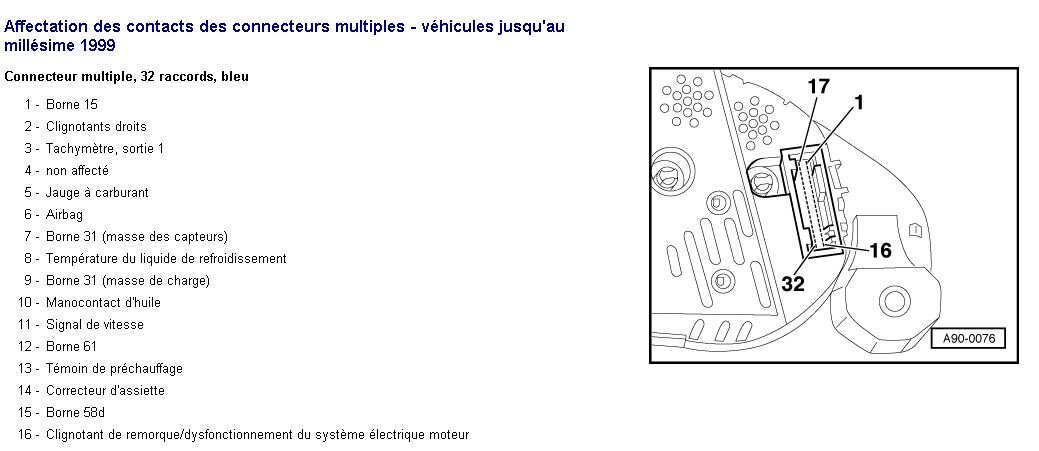

Sous Elsa, dans la colonne de droite: que signifie Borne 15, Borne 58d etc...etc ?

Vous devez être enregistré pour pouvoir accèder à cette image

Cliquer pour lire la suite ...



[Gaston]

Publicité

Les membres ne voient pas cette publicité.

Après, vu le prix... je ne risque pas grand chose. J'en ai raté une hier de Mcrochip sur le bay, elle était en enchère elle est partie à 50€ et des poussières..



[BigBob]

Des news, il est changé cet afficheur ?



[Gaston]

Non, je n'ai pas reçu le bon...



[Gaston]

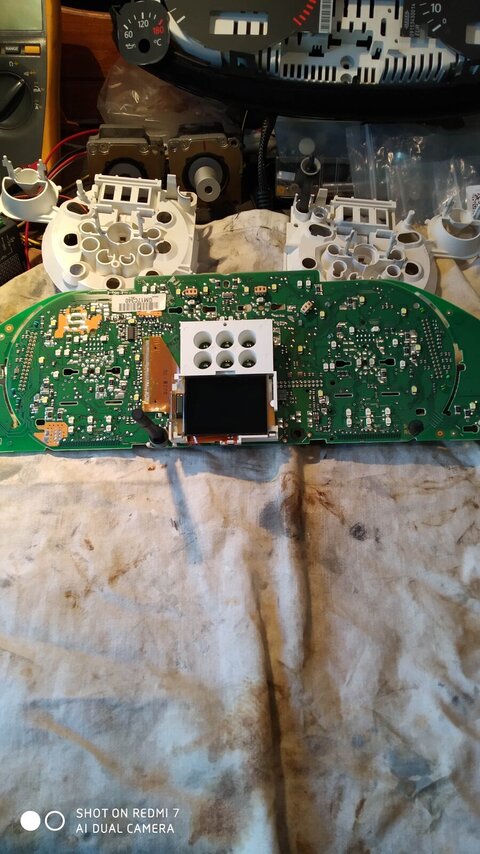

Au fait? voilà l'afficheur qu'il me faudrait...

Vous devez être enregistré pour pouvoir accèder à cette image

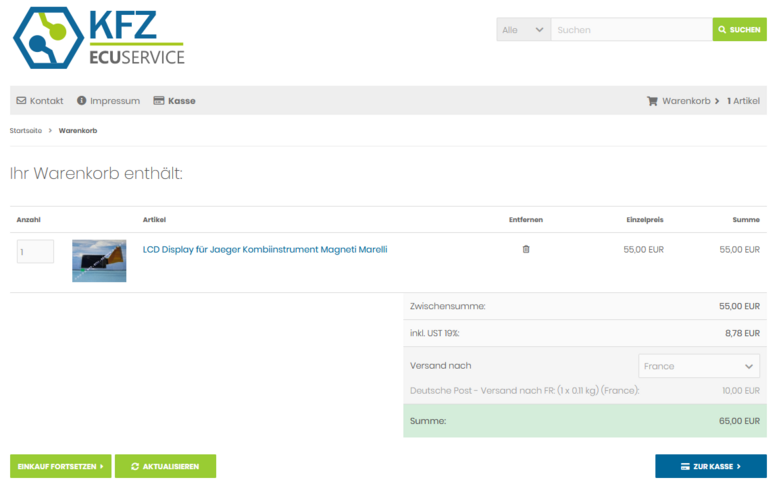

j'en ai trouvé un ici... mais ça pique un peu quand même...

Les liens ne sont visibles que pour les membres confirmés.



[BigBob]

Pour le trouver, il faut sa référence de l'autre côté...



[Gaston]

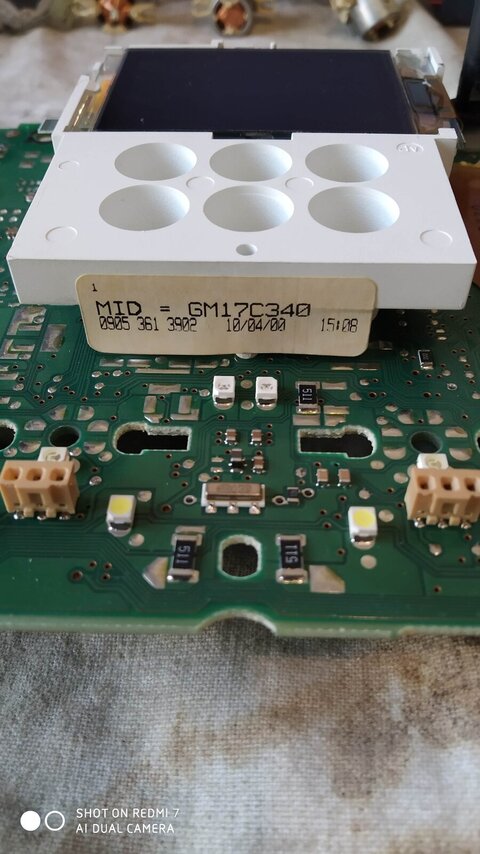

La seule référence qu'il y a, c'est celle-ci, derrière il n'y a rien ...



[Gaston]

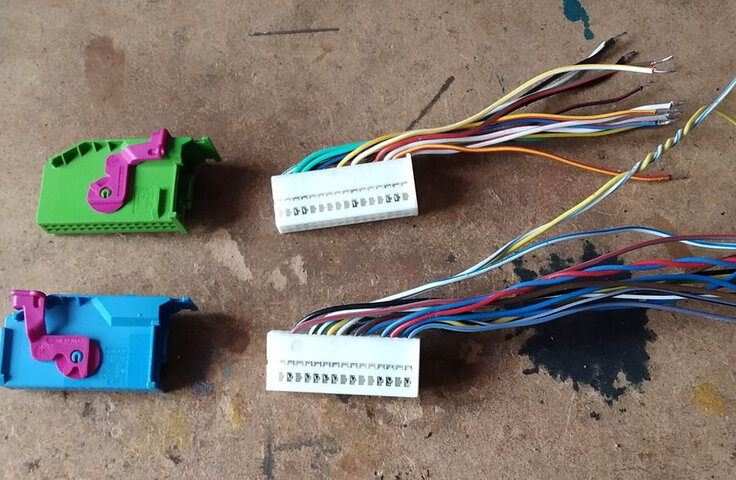

Autre chose... selon la norme din des connecteurs (bleu et vert) du compteur la borne 15 correspond à la pin 1 du connecteur bleu... je viens d'ouvrir ce connecteur et il n'y a aucun fil sur la pin 1 ... qui devait correspondre au + Après contact...

Vous devez être enregistré pour pouvoir accèder à cette image



[BigBob]

C'est quoi la référence du combiné d'instruments ?



[lionelcorbie80]

Si elsawin indique pin 1 > Borne 15, ben c'est elsawin qui a raison, car la norme din n'est pas forcément suivie par AUDI, j'ai déjà eu le cas quelque fois !!!!!



[BigBob]

Pour ton écran, il est plus cher sur Ali le rapide : «

Les liens ne sont visibles que pour les membres confirmés.

».



[BigBob]

@Gaston, je comprends pas bien là...

La photo où tu nous montre les deux connecteurs vert et bleu, ce sont les connecteurs qui viennent du câblage original de ton véhicule ?

Tu as coupé le faisceau ?



[Gaston]

ben oui, je les coupé... pour les montrer

ben, non je déconne ....



[BigBob]

ben oui, je les coupé... pour les montrer

ben, non je déconne ....

Donc que veux-tu dire exactement dans ton message #27 ???!!!...

Autre chose... selon la norme din des connecteurs (bleu et vert) du compteur la borne 15 correspond à la pin 1 du connecteur bleu... je viens d'ouvrir ce connecteur et il n'y a aucun fil sur la pin 1 ... qui devait correspondre au + Après contact...

Vous devez être enregistré pour pouvoir accèder à cette image



[dsts]

Bonjour,

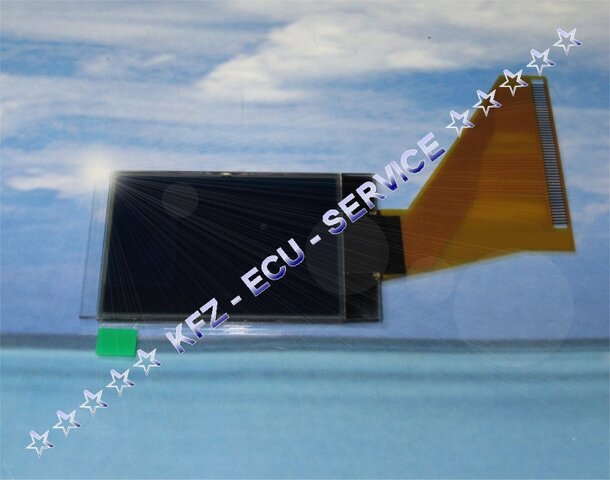

ce n'est pas celui-ci?

Les liens ne sont visibles que pour les membres confirmés.

Vous devez être enregistré pour pouvoir accèder à cette image

Bon travail, bonne journée et bonne route!



[Gaston]

Donc que veux-tu dire exactement dans ton message #27 ???!!!...

Bonsoir,
Cela veut dire simplement que ce connecteur AUDI ne correspond pas à la norme din 72552 à savoir que la borne 15 (15 : Borne positive batterie après contact «+12V».) ne correspond pas à la pin 1 du connecteur puisqu'il n'y aucun fil sur cette pin.

Vous devez être enregistré pour pouvoir accèder à cette image



[Gaston]

Bonjour,

ce n'est pas celui-ci?

Les liens ne sont visibles que pour les membres confirmés.

Vous devez être enregistré pour pouvoir accèder à cette image

Bon travail, bonne journée et bonne route!

Bonsoir,
Oui, c'est ça...



[lionelcorbie80]

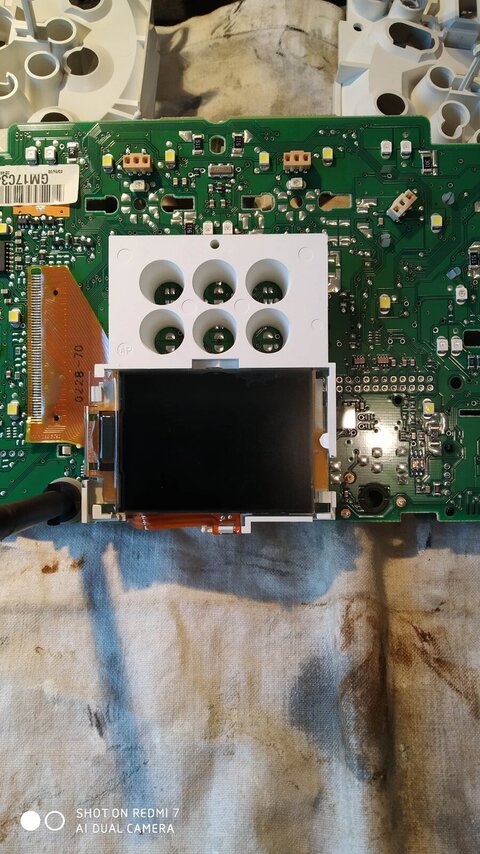

J'espère que tu es doué avec un fer à souder, que tu as une loupe macro ou un microscope de soudure, car ta nappe semble être soudée en point contact et ce n'est pas le plus simple à changer, pâte à souder, alcool isopropyle et station de soudage contrôlée et tout le tintouin vont être nécessaire pour ta soudure.

Je comprends la nécessité d'une table d'essai.



[Gaston]

Bonjour,

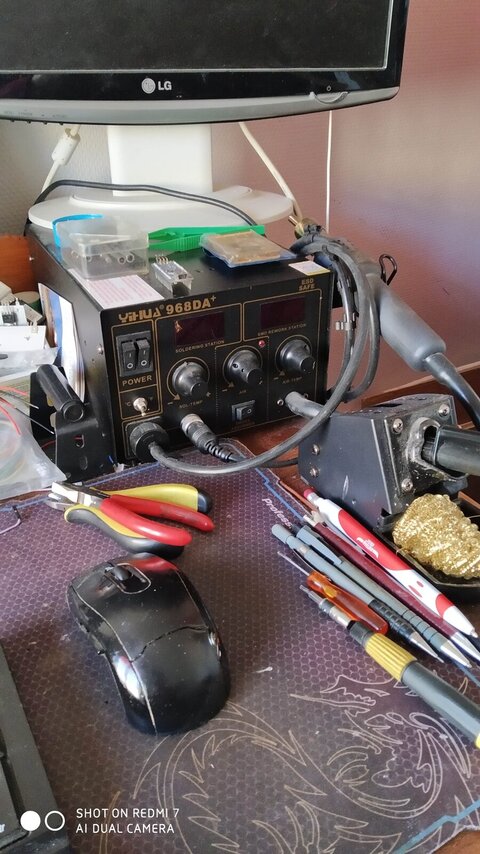

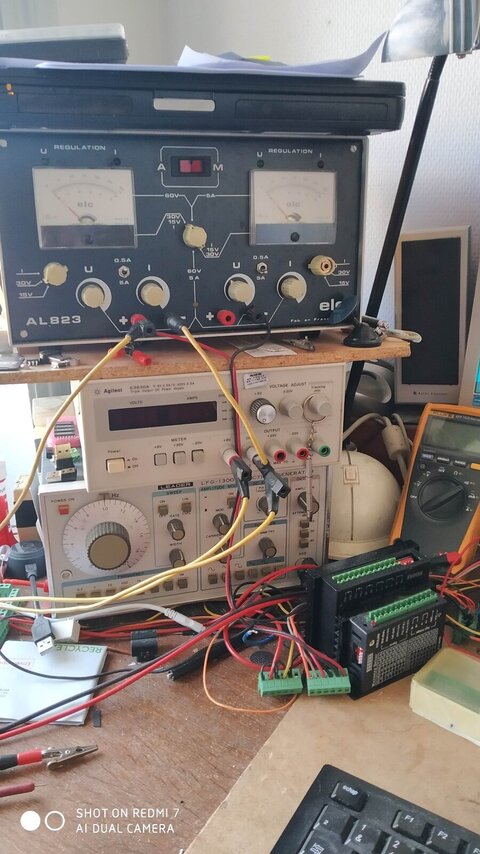

T'inquiètes... Je suis équipé.

Vous devez être enregistré pour pouvoir accèder à cette image



[Gaston]

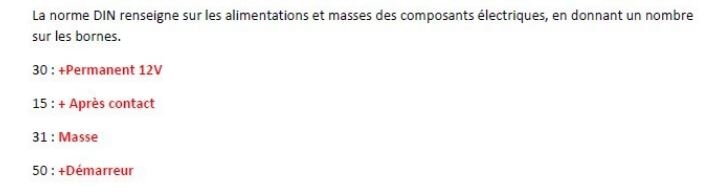

Voilà la fameuse norme din 72552



[Gaston]

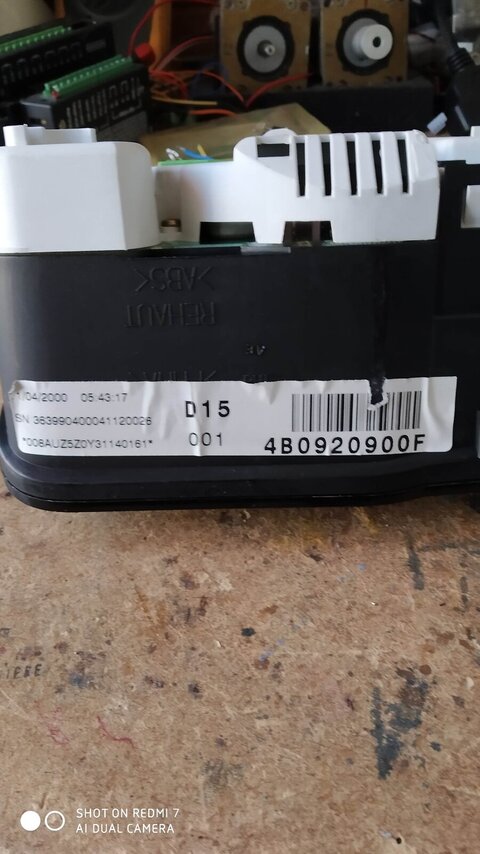

C'est quoi la référence du combiné d'instruments ?

voilà...

Vous devez être enregistré pour pouvoir accèder à cette image
