Chers VAG-istes !
Euréka !
Grâce à cette vidéo, j'ai tâtonné, et j'ai réussi à identifier le câble relié à la serrure de la porte arrière :
xc_hide_links_from_guests_guests_error_hide_media
.

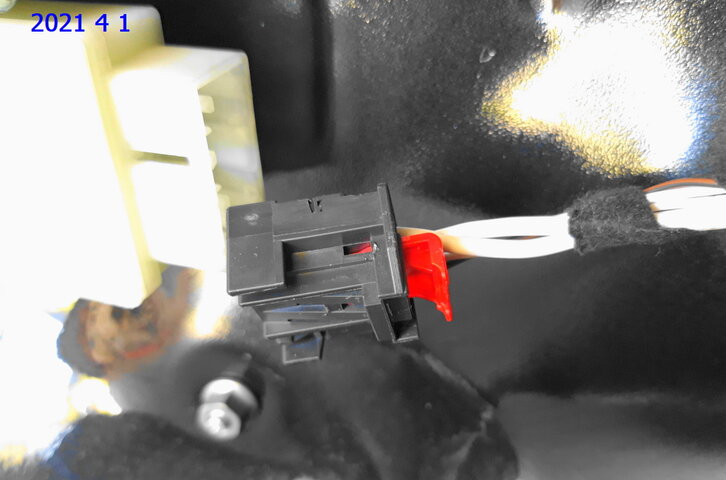

Sur les photos précédentes de ma voiture, tous les câbles qui remontent à la serrure sont « blancs », mais le connecteur est numéroté de 1 à 8 (dont deux ne sont pas alimentés).
La lampe LED étant forcément polarisée, il faut respecter le + et le -, sinon elle ne fonctionne pas.
Attention : il y a inversion entre la porte arrière-gauche et la porte arrière-droite.
A gauche :

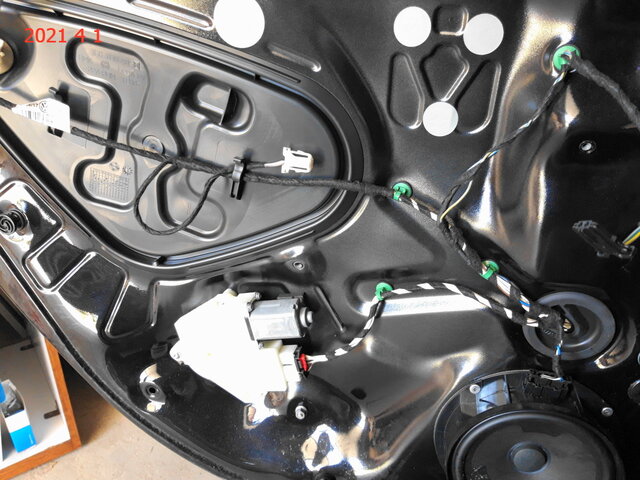

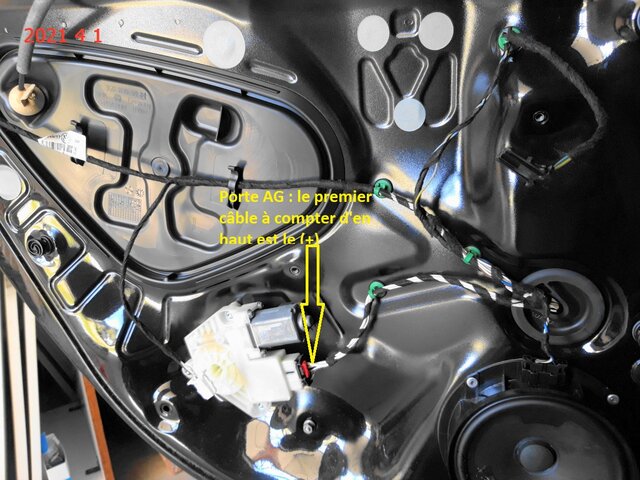

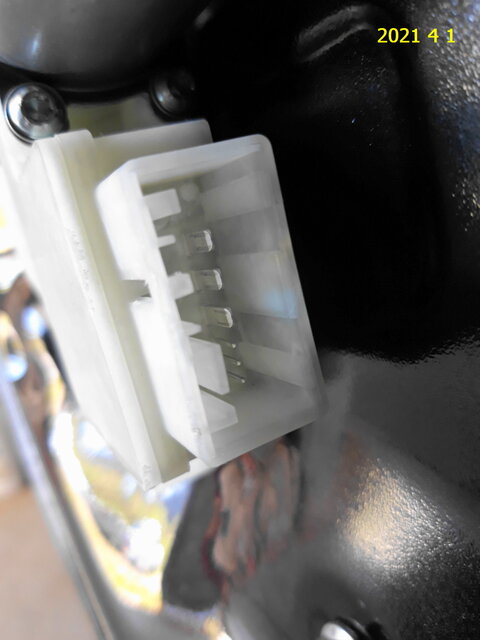

* le (+) est sur le premier gros câble à compter d'en haut, sur le connecteur du milieu de la porte (du moteur lève-vitre),

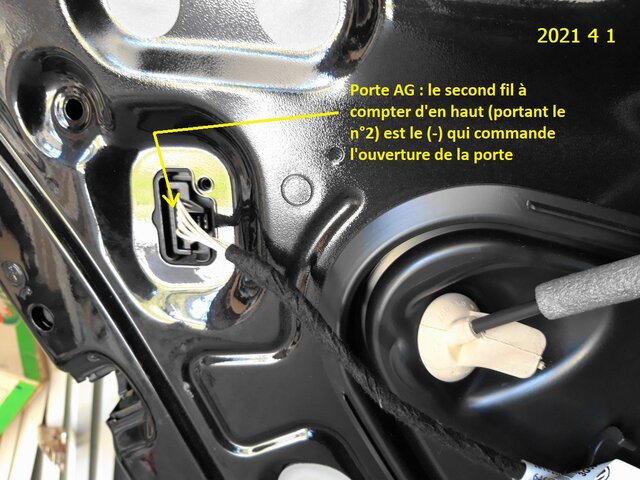

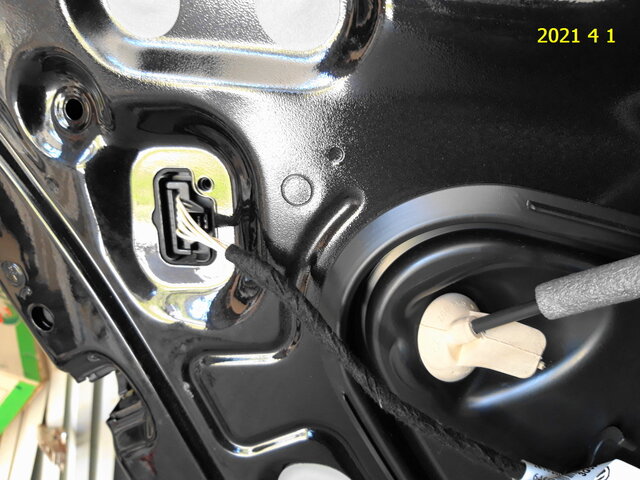

* le (-) est sur le deuxième fil à compter d'en haut sur le connecteur qui va à la serrure (c'est le fil n°2, il n'y a pas de fils sur les n°7 et 8).
A droite :
* le (+) est sur le premier gros câble à compter d'en bas, sur le connecteur du milieu de la porte (du moteur lève-vitre),
* le (-) est sur le deuxième fil à compter d'en haut sur le connecteur qui va à la serrure (c'est le fil n°6, il n'y a pas de fils sur les n°7 et 8).
Photos ci-dessous.
J'espère que cela pourra aider !
