Bonjour,

je viens vers vous car ma skoda octavia 1.9 tdi de 2009 (moteur bjb) présente plusieurs problèmes électriques.

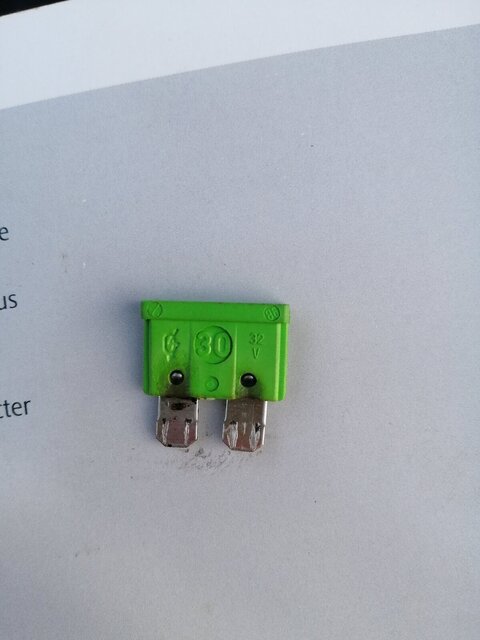

Il y a déjà plusieurs années la voiture a connu des problèmes électriques, les phares fonctionnaient de manière aléatoire (cela clignotait). Je me suis alors aperçu qu’un fusible avait presque fondu (le plastique mais n’était pas défectueux (la lamelle n’avait pas fondue). C’est arrivé une deuxième fois depuis, voir la photo ci-jointe.
C’est le fusible F16 (calculateur central, phare principal droit, bloc optique arrière droit) qui a cramé.Etonnamment il est de même ampérage (30 ampères) mais beaucoup plus petit que son homologue le F26 du côté gauche (calculateur central, phare principal gauche, bloc optique arrière gauche) alors qu’ils remplissent apparement la même fonction. On voit que cela a aussi chauffé (limite fondu) dans la boîte à fusible.

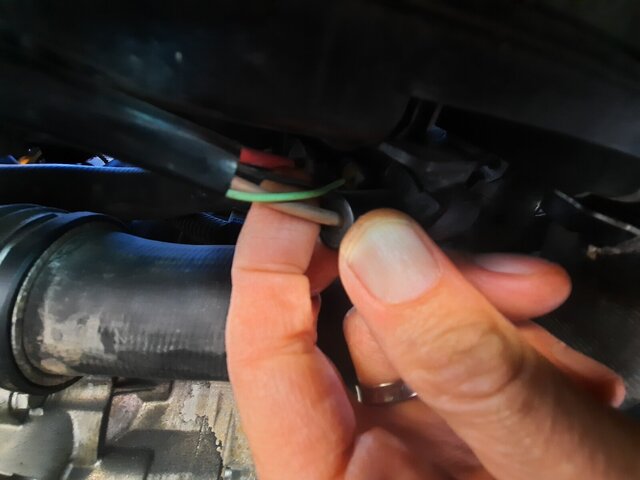

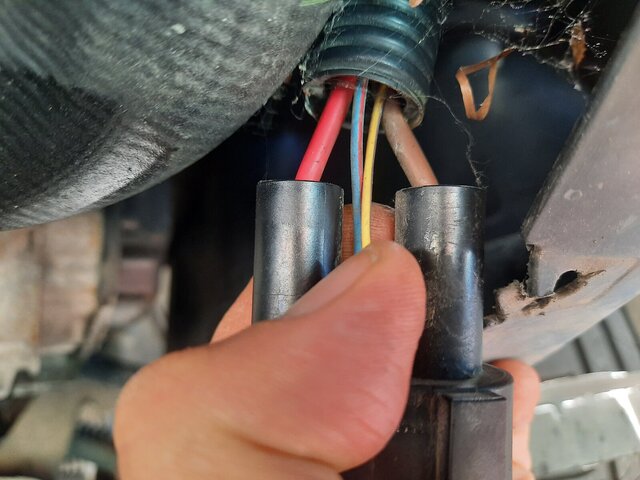

J’ai aussi eu des problèmes de clim dont j’ai déjà parlé sur un autre post. Grâce à vos conseils j’ai pu ressouder les fils du connecteur T4 qui sont reliés à la vanne N280 (ils étaient abîmés et dénudés). La clim ne fonctionne toujours pas mais j’ai un problème nouveau: lorsque j’appui sur le contacteur pour la mettre en route les ventilateurs ne démarre pas alors que c’était le cas auparavant (je pense que cette nouvelle panne n’a aucun rapport avec mes soudures). Je suis perdu et je ne sais pas ce qu’il faut que je contrôle. J’ai déjà changé le compresseur et fait recharger la clim. Le pressostat a lui aussi été changé.

Enfin un dernier problème aléatoire. Les voyants défauts direction assistée et ESp s'allume parfois en orange.

Merci de vous conseils et d’avoir lu jusqu’ au bout ce post qui est long.
Je vous souhaite une belle fin de journée.
Vous devez être enregistré pour pouvoir accèder à cette image

Voici le log VAG-Com


01-Moteur -- Etat: Défaut 0010
03-Freins ABS -- Etat: OK 0000
04-Angle de direction -- Etat: OK 0000
08-Climatronic -- Etat: OK 0000
09-Centrale Elec. -- Etat: Défaut 0010
15-Airbags -- Etat: OK 0000
16-Volant multifonct. -- Etat: OK 0000
17-Instruments -- Etat: OK 0000
19-Gateway CAN -- Etat: OK 0000
25-Anti-démarrage -- Etat: OK 0000
42-Porte conducteur -- Etat: Défaut 0010
44-Direction assistée -- Etat: OK 0000
46-Module confort -- Etat: OK 0000
52-Porte passager -- Etat: OK 0000
56-Radio -- Etat: OK 0000
69-Remorque -- Etat: Défaut 0010
77-Téléphone -- Etat: OK 0000

-------------------------------------------------------------------------------
Adresse 01: Moteur Labels: 03G-906-016-BKC.clb
No. pièce Log: 03G 906 021 TB Mat: 03G 906 021 AN
Pièce: R4 1,9l EDC G000SG 2047
Révision: --H09--- No. de série:
Codage: 0000071
No. Atelier: WSC 73430 790 00000
VCID: 72EB6CC96DAF26DAD3-8026

1 Code défaut trouvé:
001648 - Calculateur temps de préchauffage 1 Defaut ds circuit élec. préch.
P0670 - 000 -
Capture:
Etat du défaut: 01110000
Priorité du défaut: 0
Fréquence du défaut: 1
Compteur de RAZ: 255
Kilométrage: 188755 km
Heure: 0
Date: 2014.12.08
Temps: 18:35:44

Capture:
Tr/min: 1134 /min
Vitesse: 0.0 km/h
Charge: 13.7 %
Tension: 14.29 V
Bits: 00101100
Température: 15.3°C
Bits: 10110000

Tests passés: 0 0 0 0 0

-------------------------------------------------------------------------------
Adresse 03: Freins ABS (-----) Labels:. 1K0-907-379-60EC1F.clb
No. pièce Log: 1K0 907 379 CD Mat: 1K0 907 379 AD
Pièce: ESP MK60EC1 H35 0120
Révision: 00H35001
Codage: 113B201C092300FA881304ED901F00412C00
No. Atelier: WSC 14564 002 1048576
VCID: 76E350D9C1C73AFAFF-8022

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 08: Climatronic (J301) Labels:| 3C8-907-336.clb
No. pièce Log: 3T0 820 047 H Mat: 3T0 820 047 H
Pièce: Climatic 130 0203
Révision: 00004001
Codage: 0000000000
No. Atelier: WSC 73430 790 00000
Jeu de données ASAM: EV_Climatic A01001
ROD: EV_ClimaBasis_SK35.rod
VCID: 3467AAD19F3B68EA01-8060

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 09: Centrale Elec. (J519) Labels:. 1K0-937-08x-09.clb
No. pièce Log: 1K0 937 086 F Mat: 1K0 937 086 F
Pièce: BCM PQ35 M+ 020 0358
Révision: 00020000
Codage: 40180AB8900508904008008011000124050000AE424D81605C0440000000
No. Atelier: WSC 73430 790 00000
VCID: 3365A9CD92356FD218-8066

Sous-système 1 - No. pièce: 1Z1 955 119 C Labels: 1KX-955-119.CLB
Pièce: Wischer 18020 22 0601
Codage: 00D7B7

1 Code défaut trouvé:
00978 - Ampoule de feu de croisement gauche (M29)
010 - Rupture/c.c. au pôle +
Capture:
Etat du défaut: 01101010
Priorité du défaut: 1
Fréquence du défaut: 10
Compteur de RAZ: 140
Kilométrage: 188735 km
Heure: 0
Date: 2014.12.08
Temps: 00:00:53

Capture:
Borne 15 ON
Tension: 14.15 V
marche
marche
Borne 50 OFF
arrêt
arrêt


-------------------------------------------------------------------------------
Adresse 15: Airbags Labels: 1K0-909-605.lbl
No. pièce Log: 1K0 909 605 T Mat: 1K0 909 605 T
Pièce: Q6 AIRBAG VW8 020 2300
Révision: 05020000 No. de série: 0038PD2B590X
Codage: 0020790
No. Atelier: WSC 73430 790 00000
VCID: 3D718FF56471A9A2FE-8068

Sous-système 1 - No. de série: 6332MSME4504004C0

Sous-système 2 - No. de série: 6342MSME450637366

Sous-système 3 - No. de série: 6351HSME1C233146%

Sous-système 4 - No. de série: 6361HSME1C242253%

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 16: Volant multifonct. Labels: 1K0-953-549-MY9.lbl
No. pièce Log: 1K0 953 549 CK Mat: 1K0 953 549 CK
Pièce: J0527 055 0111
Codage: 0000732
No. Atelier: WSC 73430 790 00000
VCID: 7DF14FF524F169A2BE-8028

Sous-système 1 - No. pièce: 3T0 959 537 Labels: 3C8-959-537.CLB
Pièce: E221__MFL-URO H07 0011
Codage: 00000130
No. Atelier: WSC 00000

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 17: Instruments (J285) Labels:| 5K0-920-xxx-17.clb-SRI1
No. pièce Log: 1Z0 920 843 D Mat: 1Z0 920 843 D
Pièce: KOMBI H20 0106
No. de série: 00000000000000
Codage: 110900
No. Atelier: WSC 73430 031 12345
Jeu de données ASAM: EV_Kombi_UDS_VDD_RM09 A04040
ROD: EV_Kombi_UDS_VDD_RM09_004_SK34.rod
VCID: 39799BE5B8599582D2-806C

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 19: Gateway CAN Labels:. 1K0-907-530-V4.clb
No. pièce Log: 1K0 907 530 S Mat: 1K0 907 951
Pièce: J533__Gateway H16 0210
Révision: H16 No. de série: 3400K0920906C8
Codage: E9801F46000602001302
No. Atelier: WSC 73430 790 12345
VCID: 377D9DDD464D83F224-8062

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 25: Anti-démarrage (J334) Labels:. 5K0-920-xxx-25.clb
No. pièce Log: 1Z0 920 843 D Mat: 1Z0 920 843 D
Pièce: IMMO H20 0106
No. de série: 00000000000000
Jeu de données ASAM: EV_Immo_UDS_VDD_RM09 A03004
ROD: EV_Immo_UDS_VDD_RM09.rod
VCID: 39799BE5B8599582D2-806C

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 42: Porte conducteur Labels:. 1K0-959-701-MIN3.clb
No. pièce Log: 1T0 959 701 M Mat: 1T0 959 701 M
Pièce: Tuer-SG 008 2011
Codage: 0000116
No. Atelier: WSC 73430 790 00000
VCID: 4189F3051889CD429A-8014

1 Code défaut trouvé:
00109 - Ampoule de clignotant de rétroviseur côté conducteur (L131)
012 - Défaut électrique dans le circuit électrique

-------------------------------------------------------------------------------
Adresse 44: Direction assistée Labels: 1Kx-909-144-G2V3.clb
No. pièce: 1K1 909 144 M
Pièce: EPS_ZFLS Kl.068 H08 1901
No. Atelier: WSC 73430 000 90108
VCID: 356197D55C4171E236-8060

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 52: Porte passager Labels:. 1K0-959-702-MIN3.clb
No. pièce Log: 1T0 959 702 M Mat: 1T0 959 702 M
Pièce: Tuer-SG 008 2011
Codage: 0000116
No. Atelier: WSC 73430 790 00000
VCID: 428BFC091D8FD65A83-8016

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 56: Radio (J503) Labels:. 5M0-035-1xx-56.clb
No. pièce Log: 1Z0 035 161 F Mat: 1Z0 035 161 F
Pièce: SWING 009 0065
Révision: 0I001001 No. de série: SKZ1Z2K8406566
Codage: 050004000401
No. Atelier: WSC 00033 995 91953
VCID: 3169A3C568295DC26A-8064

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 69: Remorque (J345) Labels:. 1K0-907-383-V2.clb
No. pièce Log: 1K0 907 383 E Mat: 1K0 907 383 E
Pièce: Anhaenger H08 0080
Révision: 3A002002 No. de série: 00000117036934
Codage: 4100000100000000
No. Atelier: WSC 73430 790 00000
VCID: 2F6DA5BD7E1D4B327C-807A

1 Code défaut trouvé:
16355 - Calculateur - Timer surveillance
014 - Défectueux/défectueuse(s)
Capture:
Etat du défaut: 01101110
Priorité du défaut: 3
Fréquence du défaut: 1
Compteur de RAZ: 154
Heure: 0


-------------------------------------------------------------------------------
Adresse 77: Téléphone Labels: 5P0-862-335.lbl
No. pièce Log: 1Z0 035 729 A Mat: 1Z0 035 729 A
Pièce: FSE_2P8x H34 0150
Révision: 00000000 No. de série: 00000005017389
Codage: 0010433
No. Atelier: WSC 73430 790 00000
VCID: 366390D941477AFA3F-8062

Aucun code défaut trouvé.

Fin-------------------------(Temps écoulé: 01:52)--------------------------
