Lors de la pose d'un attelage, il est prévu que le renfort derrière l'habillage du pare-chocs soit définitivement retiré car il ne passe plus avec l'attelage en place
Problème : au moindre choc à l'arrière le l'habillage plie et la caisse du véhicule prend le choc.
Solution : Découper le renfort pour pouvoir le repositionner au dessus de l'attelage
Voici quelques photos pour la découpe du renfort qui est ensuite reposé par dessus l'attelage.

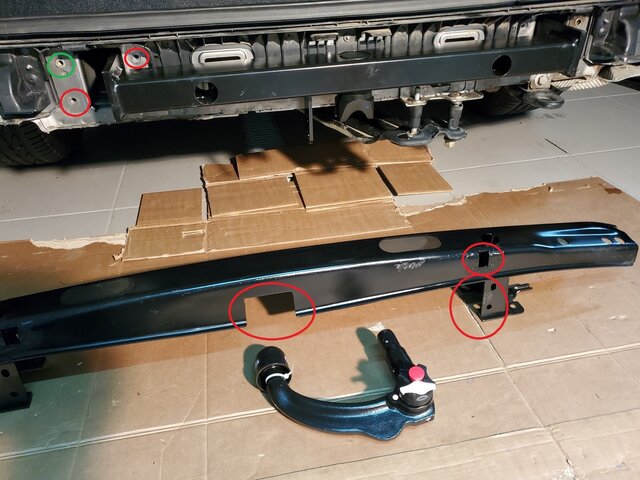

Les 2 plots d'appuis du renfort sont fixés par 2 vis (rouge) bien qu'il y ait 4 trous sur le renfort mais sur la carrosserie seulement 2 en quinconce.
J'ai donc percé et posé 2 écrous à sertir (vert) pour fixer le support avec 4 vis au total
Pour la découpe :

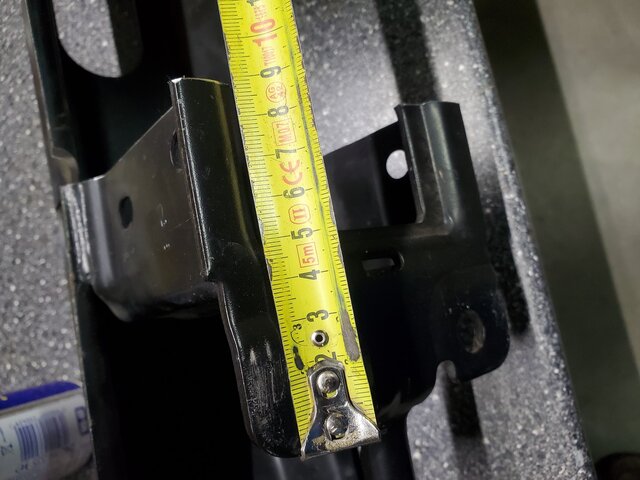

1) Couper les plots en 2

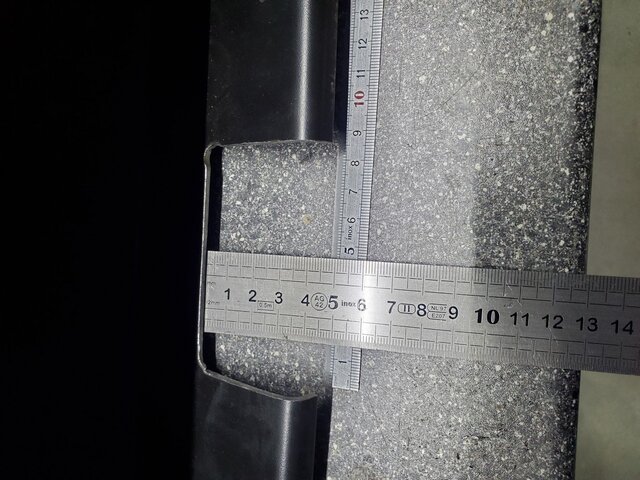

2) Une découpe au centre pour le support du crochet

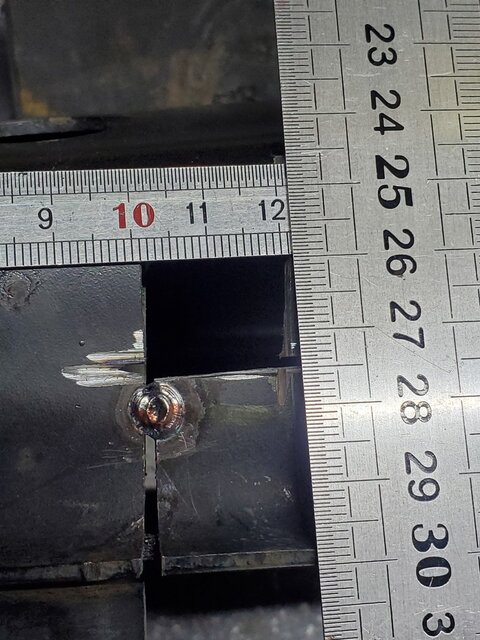

3) Deux petites découpes pour faire passer les 2 angles du l'attelage qui touchent le renfort

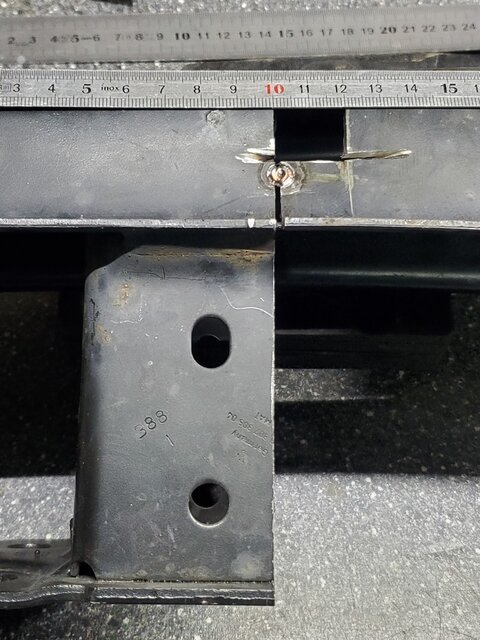

4) Refaire quelques soudures pour rigidifier l'ensemble
![20220303_175914 [HDTV (1080)].jpg 20220303_175914 [HDTV (1080)].jpg](https://www.vag-technique.fr/data/attachments/15/15448-19fe0e76132b7124f300388733d29fab.jpg?hash=Gf4OdhMrcS)
![20220303_144445 [HDTV (1080)].jpg 20220303_144445 [HDTV (1080)].jpg](https://www.vag-technique.fr/data/attachments/15/15449-812a8d24530cd4234c8fb9ebb68fce3c.jpg?hash=gSqNJFMM1C)
![20220303_144552 [HDTV (1080)].jpg 20220303_144552 [HDTV (1080)].jpg](https://www.vag-technique.fr/data/attachments/15/15451-01aadd3bd8d7bed2820244d37a58ede4.jpg?hash=AardO9jXvt)
![20220303_144743 [HDTV (1080)].jpg 20220303_144743 [HDTV (1080)].jpg](https://www.vag-technique.fr/data/attachments/15/15452-3bd146eac5524a77ff110c8554c3d4d0.jpg?hash=O9FG6sVSSn)
![20220303_175914 [HDTV (1080)].jpg 20220303_175914 [HDTV (1080)].jpg](https://www.vag-technique.fr/data/attachments/15/15448-19fe0e76132b7124f300388733d29fab.jpg?hash=Gf4OdhMrcS)
![20220303_144445 [HDTV (1080)].jpg 20220303_144445 [HDTV (1080)].jpg](https://www.vag-technique.fr/data/attachments/15/15449-812a8d24530cd4234c8fb9ebb68fce3c.jpg?hash=gSqNJFMM1C)
![20220303_144722 [HDTV (1080)].jpg 20220303_144722 [HDTV (1080)].jpg](https://www.vag-technique.fr/data/attachments/15/15450-70dc6ea3b4f4cb19bae123932c8fead0.jpg?hash=cNxuo7T0yx)
![20220303_144552 [HDTV (1080)].jpg 20220303_144552 [HDTV (1080)].jpg](https://www.vag-technique.fr/data/attachments/15/15451-01aadd3bd8d7bed2820244d37a58ede4.jpg?hash=AardO9jXvt)
![20220303_144743 [HDTV (1080)].jpg 20220303_144743 [HDTV (1080)].jpg](https://www.vag-technique.fr/data/attachments/15/15452-3bd146eac5524a77ff110c8554c3d4d0.jpg?hash=O9FG6sVSSn)
Problème : au moindre choc à l'arrière le l'habillage plie et la caisse du véhicule prend le choc.
Solution : Découper le renfort pour pouvoir le repositionner au dessus de l'attelage
Voici quelques photos pour la découpe du renfort qui est ensuite reposé par dessus l'attelage.
Les 2 plots d'appuis du renfort sont fixés par 2 vis (rouge) bien qu'il y ait 4 trous sur le renfort mais sur la carrosserie seulement 2 en quinconce.
J'ai donc percé et posé 2 écrous à sertir (vert) pour fixer le support avec 4 vis au total
Pour la découpe :
1) Couper les plots en 2
2) Une découpe au centre pour le support du crochet
3) Deux petites découpes pour faire passer les 2 angles du l'attelage qui touchent le renfort
4) Refaire quelques soudures pour rigidifier l'ensemble
