Question 1.4 TSI / CAXA / Golf 6 / Nettoyage plan de Culasse (1 Membre)

Annonce pour les visiteurs

Polo16v190

Moderateur
Membre du Staff
Inscrit
1/12/19
messages
790
Localisation
Suisse, Lausanne
Marque
VW
Modèle
Golf_R_400
Date
11/9/17
Cylindrée
2.0
Code moteur
DJHA
Km
47900
Type
Essence
VCDS
VCDS
Salut à tous,

J'ai un collègue donc la Golf 6 équipée du 1.4 TSI (donc CAXA) ne démarre plus. Elle a 197'000 km.

Il y a un mois, un témoin s'allume et sa voiture tourne mal. Je fais le diag etdans les erreurs, je vois une incohérence de signal entre l'AAC et le Vilo.


J'ai donc pensé à un saut de la chaine. En effet, je vois que la correction faite par l'ECU est très élevée. Je lui dis donc de ne plus rouler, et de la laisser chez moi pour qu'on refasse la distri. Il me dit que ça tiendra bien une semaine...

Bref, un matin la voiture ne démarre plus.

Il l'a fait dépanner chez moi.

Ma foi, de dépose les cache d'AAC, et je vois qu'au point mort haut du cylindre 1, les AAC.... sont décalés.

Bon il faut déposer la distri, et déculasser. J'ai effectuer un petit test, et toutes les soupapes d'admission ne sont plus étanches :(.
La chaine a donc sauté, comme pensé...

Je déculasse et les soupapes ont tapé, très légèrement, heureusement car ce n'était qu'au régime de lancement. Les pistons ne sont que très très légèrement marqués. Rien de bien cata.

La culasse est maintenant chez le rectifieur.

Bon au démontage j'ai vu des trucs qui ne vont pas, des réparations de câblages de m***, un câble cassé lors de la dépose (ma faute, lors de la dépose de la bobine n°4, en la soulevant, le câble a buté contre le conduit d'admission du turbo. Bref je vais réparer). Pour le reste, tout bien.

Je me demande maintenant pour le nettoyage du plan de culasse. Il est vrai qu'à chaque fois, c'est le rectifieur auquel j'amenais le moteur, qui s'en occupait.

Aujorud'hui le moteur étant dans le véhicule, je ne peux pas l'amener. Je vais donc le nettoyer moi-même, et checker ensuite s'il est bien plat.

Ma question est : comment faire?

J'ai tout vu sur le net, et dans la doc, ils autorisent même (Elsawin...) l'utilisation du papier de verre. J'ai trouvé cela surprenant.

J'ai donc besoin de vos conseils.

Je comptait faire comme cela :

1) Grattoir en plastique pour enlever le gros des morceaux
2) Utilisation d'une éponge avec de la WD-40 ou du Carb Cleaner pour enlever le reste
3) De l'huile de coude

Mais je ne sais pas si c'est juste. Mon collègue ne veut pas y mettre trop d'argent, donc on va faire les choses bien (cette étape est la plus importante), mais on ne va pas partir sur une voiture neuve c'est sûr.

Vos avis?
Vous devez être enregistré pour pouvoir accèder à cette image

On voit bien les soupapes un petit peu nettoyées, de par leur choc.

Dernière édition:

Annonce

Discrète

mikadoo57

Amateur
Inscrit
30/11/19
messages
70
Localisation
Thionville
Marque
VW
Modèle
TROC
Date
29/8/19
Cylindrée
1.5
Code moteur
xxxx
Km
10000
Type
Essence
VCDS
Non
papier de verre à l'eau pour carrosserie avec grain très fin ?


luigano

Amateur
Inscrit
16/11/20
messages
233
Localisation
Mulhouse, Grand Est,France
Marque
Audi
Modèle
A4
Date
13/9/08
Cylindrée
2
Code moteur
caga
Km
178500
Type
Diesel
VIN
WAUZZZ8K99N019537
VCDS
VCDS

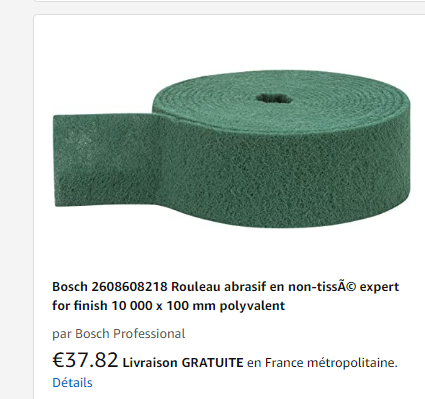

@Polo16v190 , quand je travaillais, sur les bâtis moteur quand on avait déculassé on utilisait ceci (voir photo) il y en a de différente granulosité , on faisait même des petits déglaçage de chemise quand on ne pouvais pas y passer la pierre .

Vous devez être enregistré pour pouvoir accèder à cette image


Neketom

Amateur
Inscrit
6/12/19
messages
174
Marque
Autre
Modèle
787B
Date
1/1/90
Cylindrée
2.6
Code moteur
Brappp
Km
1
Type
Essence
Bonjour Polo,

pour ma part ça dépend de "la gueule" du plan de joint et du matériau du bloc ; alu ou fonte. Des fois le joint ne laisse quasiment rien et donc je me sers juste d'un tampon abrasif en grain 0 (je me souviens plus du nom mais je regarderais au travail). Ça fait très bien le job avec un peu d'huile de coude.

Si c'est vraiment contaminée je prends du papier de verre en effet, grain 800 à l'eau mais je remplace l'eau par l'huile. Je mets ça sur une cale plate et j'y vais doucement après avoir légèrement huilée la cale, puis je fini au tampon.

Je prends bien soin de boucher les trous et passages d'eau et d'huile.

Et pour terminer, je prends un réglet pour vérifier la planéité (même si évidemment ça ne vaut pas un contrôle avec une machine professionnelle et étalonnée)

Pour la question du grain, certains descendent bas jusqu'à 120 mais pas en-dessous.


Diabolo

Amateur
Membre VIP
Inscrit
9/12/19
messages
263
Marque
VW
Modèle
Passat
Date
10/12/03
Cylindrée
1.9
Code moteur
AWX
Km
367000
Type
Diesel
VIN
WVWZZZ3BZ3E366062
VCDS
Non
Je te conseille la paille de fer, genre scotch brite, pas plus.

Sur un bloc en alu, creuser le plan de joint au papier de verre ça va vite...


luigano

Amateur
Inscrit
16/11/20
messages
233
Localisation
Mulhouse, Grand Est,France
Marque
Audi
Modèle
A4
Date
13/9/08
Cylindrée
2
Code moteur
caga
Km
178500
Type
Diesel
VIN
WAUZZZ8K99N019537
VCDS
VCDS
@Diabolo, la paille de fer il faudra y faire TRES TRES TRES (x10) ATTENTION il y aura de la limaille de fer qui vont se mettre un peu partout il faudra même plus que protège TOUS les orifices


Polo16v190

Moderateur
Membre du Staff
Inscrit
1/12/19
messages
790
Localisation
Suisse, Lausanne
Marque
VW
Modèle
Golf_R_400
Date
11/9/17
Cylindrée
2.0
Code moteur
DJHA
Km
47900
Type
Essence
VCDS
VCDS
Le plan de joint est franchement propre, je veux juste pas que y ait de problème pour la suite.

A, quand même le papier de verre...

Ca me fait peur justement, je me rends pas compte.

Du coup, merci pour vos inputs.

Pour la planéité @Neketom , oui j'y ai pensé, je vais le faire je pense que ça ne coûte rien et permet de détecter s'il y a un gros soucis.

Cela m'amène, selon vos inputs, à quelques questions supplémentaires :

1) Comment savoir si c'est ok ou pas après les manipulations?

J'ai vu que de temps en temps, il reste un petit peu, comme si c'était imprimé dans le métal, mais que ça ne gêne en rien le fonctionnement du moteur plus tard, et que c'est quasiment impossible de refaire parfaitement propre. Sauf chez un pro, comment savoir quand s'arrêter?

2) Je vais bien sûr boucher les orifices, mais le carter d'huile est déposer, de même que le carter de distribution, je me dis donc qu'à la fin, je balance de l'air comprimé dans tous les orifices et cela me permettra de faire gicler la m*** en dehors ou par dessous.

Est-ce qu''il est possible que de la m*** risque de rester? Si oui, cela voudra dire que je devrais être extrêmement précautionneux lors de la manip'.

Merci à tous pour vos différents conseils.

La paille de fer me faire peur. Je ne sais pas si le bloc est en fonte, je vais faire une recherche

EDIT 1 : Je vous confirme que c'est un bloc en fonte, avec culasse alu. Le bloc étant en fonte, je me sens plus sécurisé pour une 1ère fois.


Polo16v190

Moderateur
Membre du Staff
Inscrit
1/12/19
messages
790
Localisation
Suisse, Lausanne
Marque
VW
Modèle
Golf_R_400
Date
11/9/17
Cylindrée
2.0
Code moteur
DJHA
Km
47900
Type
Essence
VCDS
VCDS
@Polo16v190 , quand je travaillais, sur les bâtis moteur quand on avait déculassé on utilisait ceci (voir photo) il y en a de différente granulosité , on faisait même des petits déglaçage de chemise quand on ne pouvais pas y passer la pierre .

Vous devez être enregistré pour pouvoir accèder à cette image
C'est comme le verso des éponges non?


luigano

Amateur
Inscrit
16/11/20
messages
233
Localisation
Mulhouse, Grand Est,France
Marque
Audi
Modèle
A4
Date
13/9/08
Cylindrée
2
Code moteur
caga
Km
178500
Type
Diesel
VIN
WAUZZZ8K99N019537
VCDS
VCDS
@Polo16v190 ,tu en trouve en GSB ou sur le net
pour protéger les cylindres tu peux coupé du contre plaqué en rond légèrement inferieur à ton cylindre et le rendre comme un bouchon avec du chiffon au tour légèrement huileux et quand tu le retirera tous restera autour du chiffon


Fredbbs67

Moderateur
Membre du Staff
Inscrit
30/11/19
messages
160
Localisation
Strasbourg
Marque
Audi
Modèle
A4
Date
15/7/04
Cylindrée
1.9
Code moteur
AVF
Km
250000
Type
Diesel
Bonjour John,

Désolé de sortir un peu de la discussion mais as tu prévu de remplacer la chaîne, le tendeur et les guides?
Si Non je te conseille fortement de le faire car les moteurs VW essence a chaîne ce n’est pas trop ça...

Fred


Polo16v190

Moderateur
Membre du Staff
Inscrit
1/12/19
messages
790
Localisation
Suisse, Lausanne
Marque
VW
Modèle
Golf_R_400
Date
11/9/17
Cylindrée
2.0
Code moteur
DJHA
Km
47900
Type
Essence
VCDS
VCDS
Salut Fred,

Tendeur, guide, pignon échappement, déphaseur, tous les joints, la visserie angulaires, chaine pompe à huile, les tendeurs, le filtre à huile, l'huile seront remplacés :).

Je dois oublier une ou deux pièces :), car y a une soupapes antiretour et quelques durites à remplacer.
Une réparation propre du cablage aussi.


luigano

Amateur
Inscrit
16/11/20
messages
233
Localisation
Mulhouse, Grand Est,France
Marque
Audi
Modèle
A4
Date
13/9/08
Cylindrée
2
Code moteur
caga
Km
178500
Type
Diesel
VIN
WAUZZZ8K99N019537
VCDS
VCDS

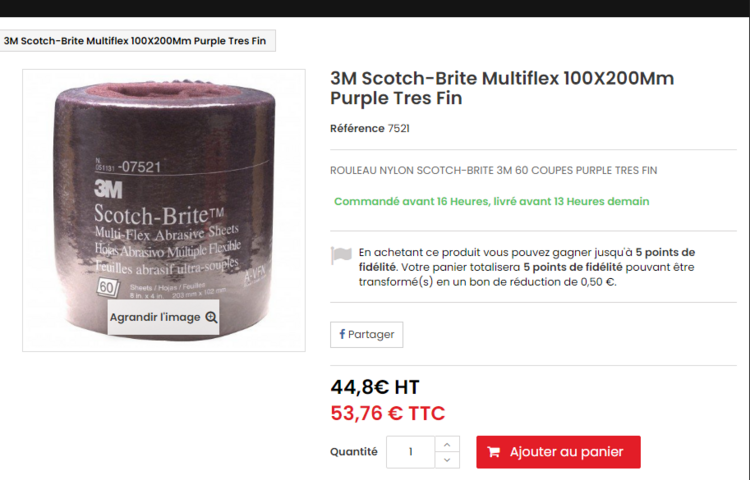

@Polo16v190 et @Neketom , ci dessous en photo ,c'est une histoire de goût de coût et de couleur :);) , mais le résultat sera le même avec bien sur de huile de coude ;)

Vous devez être enregistré pour pouvoir accèder à cette image
