Bonjour,



J'ai eu la malheureuse surprise de découvrir qu'un utilisateur indélicat

avait broyé les deux supports servant à déverrouiller les phares sur mon Touareg,

vous allez voir que c'est pas si éloigné des supports utilisés par Porsche, ça me rappel ceux de mon Boxster.



Cette pièce ne se détaillant pas chez VAG , le remplacement des deux tiroirs de phare (Réf 7L6 941 613C et 614C ) étaient la seule possibilité !



au prix de 50€ pièces je me disais qu'il avait surement une possibilité de réparer cela !



Voici donc ma solution, adaptable probablement aussi à d'autre modèle.

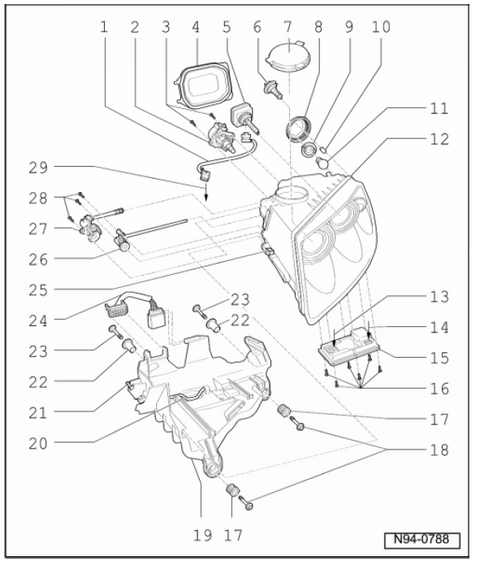

Voici donc le tiroir (pièce 19) ou coulisse le phare:



Vous devez être un membre de la communauté pour accèder aux images attachées

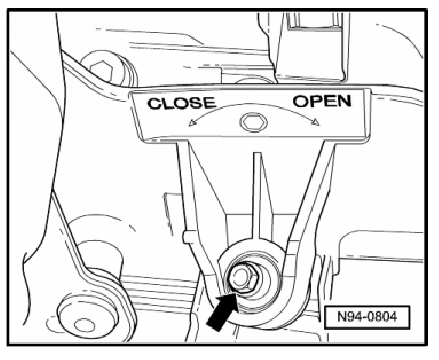

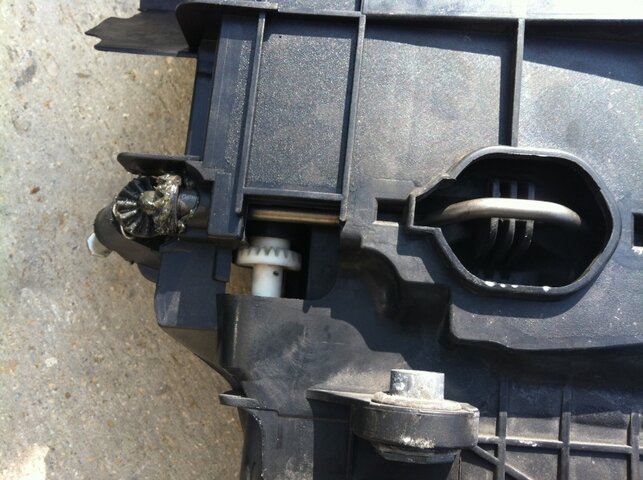

Et ici le dispositif de verrouillage et déverrouillage en duralumin un peut trop fragile à mon gout :



Vous devez être un membre de la communauté pour accèder aux images attachées

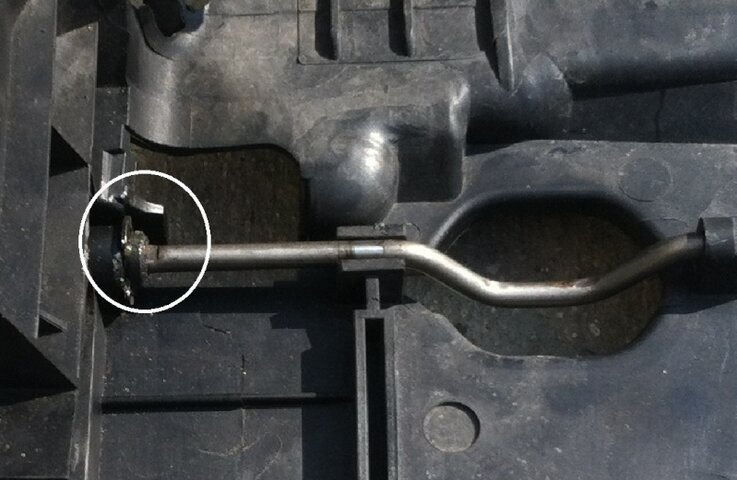

Pour sortir l'ensemble des pignons de commandes , enlevez le clip sur la photo,



Vous devez être un membre de la communauté pour accèder aux images attachées

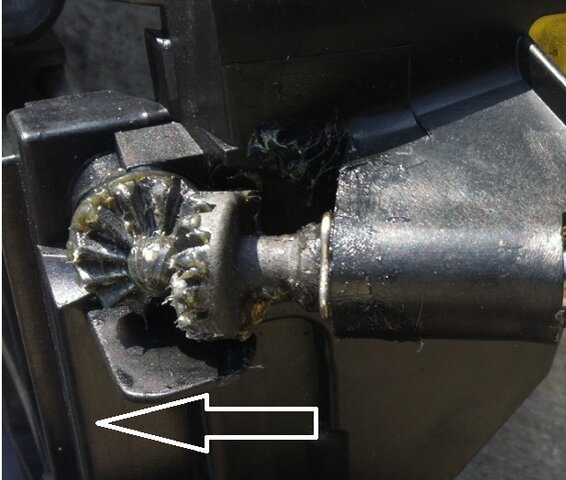

Quand tous les clips sont enlevés faire coulisser les pignons pour les sortir de leur logement.



Vous devez être un membre de la communauté pour accèder aux images attachées




Il vous faudra pour réparer et adapter la tige de commande :



Deux tubes de longueur 6 cm et d'un diamètre intérieur de 10mm



Deux boulons d'un diamètre 8mm (clef de 13)



4 clous pour le sertissage diamètre 3mm



Coupez votre longueur de tube,

puis assemblez le sur le pignon,

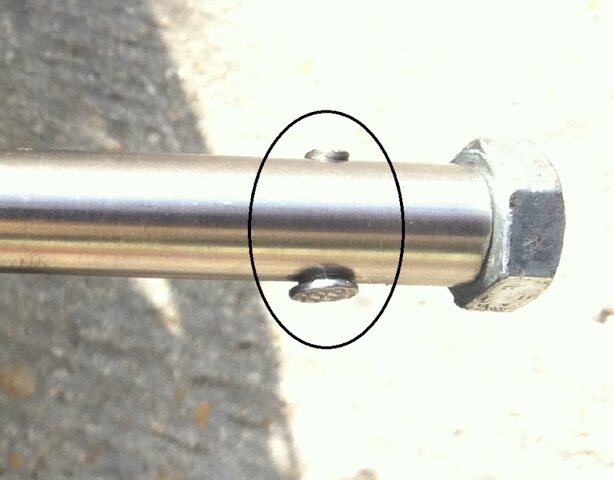

percez un trou de diamètre 3mm de part en part et sertissez un clou coupé à la bonne longueur pour l'assembler.

Remettre en place en place le pignon avant de faire le sertissage du boulon sinon il ne passe pas dans le support tiroir.

Graissez l'ensemble.



Vous devez être un membre de la communauté pour accèder aux images attachées




Vous devez être un membre de la communauté pour accèder aux images attachées




Voila c'est assez simple à réaliser avec des pièces de récupération,

ça permet aussi de rendre plus accessible le déverrouillage (longueur 6cm) ça ma pris une petite heure à faire.

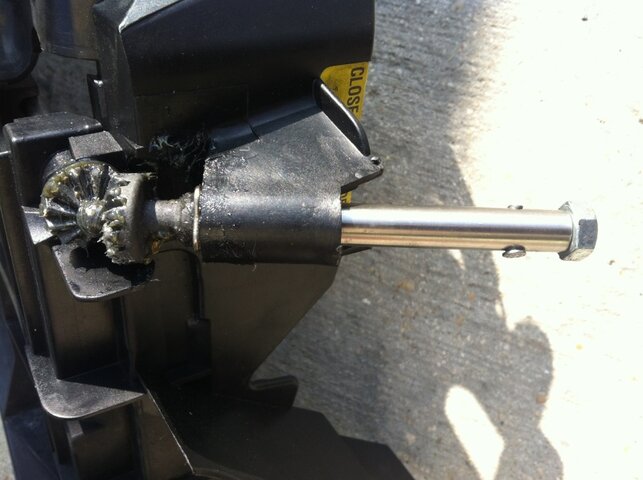

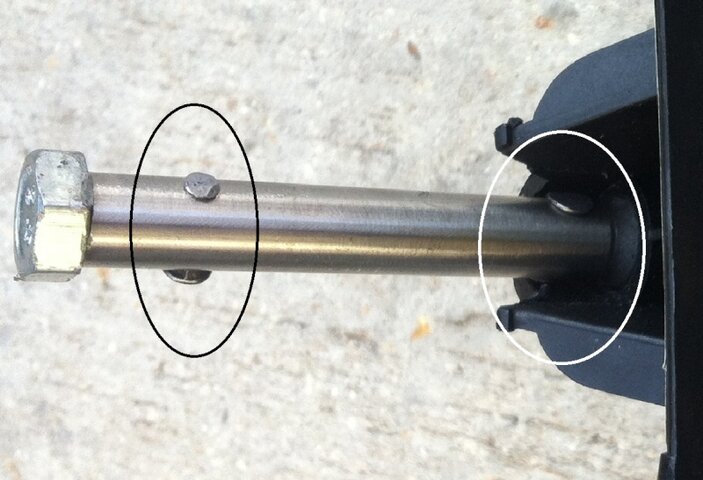

Voici le résulat fini.



Vous devez être un membre de la communauté pour accèder aux images attachées




Vous devez être un membre de la communauté pour accèder aux images attachées

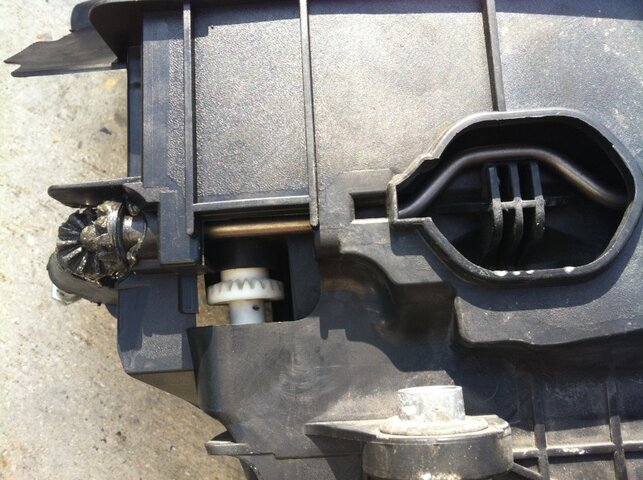

Système déverrouillé :



Vous devez être un membre de la communauté pour accèder aux images attachées




Système verrouillé:



Vous devez être un membre de la communauté pour accèder aux images attachées

Dernière édition:

charlydiag

Moderateur
Membre du personnel
2/12/19
217
95
28
Marque
VW
Modèle
Golf
Date
2/1/13
Cylindrée
2
Code moteur
CJXG
Km
75000
Type
Essence
VCDS
VCDS
Salut ,

Merci pour ton post , toujours au top Frex (y)

@+
