Repiquage/correspondance faisceau attelage 7 broches sur Caddy III (2 Membres)

[Arnwald]

Bonjour à tous,
je viens de poser un attelage westfalia sur caddy III life 2KA 2010, sans ordinateur de bord ni radar de recul
j'en suis à repiquer le faisceau 7 broches sur les cables de feux arrière.
Quelqu'un aurait-il la doc technique avec les correspondances des fils?
Merci

Vous devez être enregistré pour pouvoir accèder à cette image

Cliquer pour lire la suite ...



[GSA971]

t'as pas un multimètre ? pas besoin du schéma de câblage pour un attelage



[Arnwald]

Oui j'ai un multimètre, je ne suis pas très familier de ce genre d'appareil, mais sur la batterie j'ai bien 12v et des poussières.

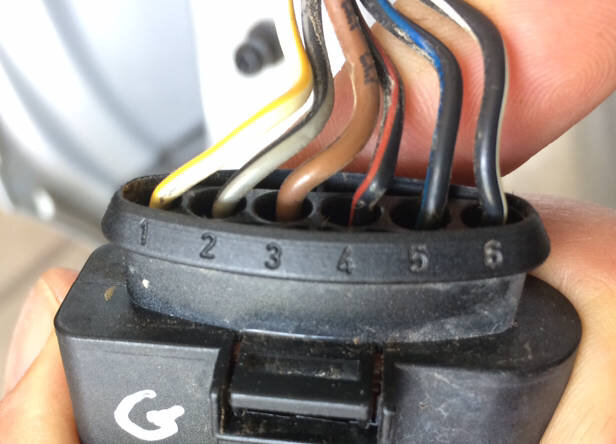

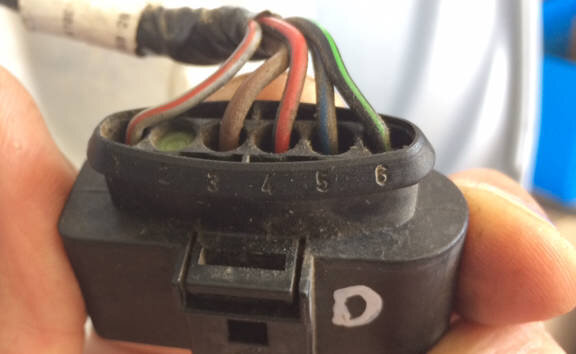

J'ai testé sur les fiches du connecteur feu arrière gauche, mais à part le clignotant facilement identifiable,
j'obtiens sur chaque fiche, que ça soit pour le feux de position ou l'anti brouillard :
1 : 0,44
2 : 0,67
3 : 0
4 : 0,44
5 : 0,67
6 : 0



[GSA971]

1 trouver le fil de masse en testant la continuité avec un point sur la caisse, très probablement le marron
2 allumer les feux et trouver le fil qui donne 12v entre la masse et ce fil. Ce fil sera donc celui des feux
3 répéter l’opération avec cligno droit cligno gauche feu stop et anti brouillard.

une fois tous les fils identifiés il ne reste qu’à câbler



[Arnwald]

1 trouver le fil de masse en testant la continuité avec un point sur la caisse, très probablement le marron
2 allumer les feux et trouver le fil qui donne 12v entre la masse et ce fil. Ce fil sera donc celui des feux
3 répéter l’opération avec cligno droit cligno gauche feu stop et anti brouillard.

une fois tous les fils identifiés il ne reste qu’à câbler

Merci, j'ai trouvé les fils de masse et effectué les tests, mais les résultats donnent tout sauf du 12V, se pourrait-il que mon caddy ait besoin d'un faisceau multiplexé?



[GSA971]

Multiplexé ou non tu dois avoir aux alentours de 12v entre une masse et le fils des feux lorsque ceux-ci sont allumés



[Arnwald]

Multiplexé ou non tu dois avoir aux alentours de 12v entre une masse et le fils des feux lorsque ceux-ci sont allumés

ben non, ça donne toujours 0,44 ou 0,67V, avec le fil noir sur la masse et le rouge en test sur chacune des autres fiches...



[GSA971]

Les feux sont allumés ?



[Arnwald]

Les feux sont allumés ?

les codes seulement



[GSA971]

Ça me semble curieux, ta prise est branchée ou non durant les mesures ?



[BigBob]

Bonjour à tous,
je viens de poser un attelage westfalia sur caddy III life 2KA 2010, sans ordinateur de bord ni radar de recul
j'en suis à repiquer le faisceau 7 broches sur les cables de feux arrière.
Quelqu'un aurait-il la doc technique avec les correspondances des fils?

N'ayant pas ton fichier VIN, je ne peux pas être certain, mais voir fichier joint (le nombre de câble par connecteur correspond...).



[BigBob]

J'ai vérifié avec les couleurs de tes câbles, c'est le bon schéma...



[Arnwald]

Ça me semble curieux, ta prise est branchée ou non durant les mesures ?

J'ai testé avec et sans, même résultat.

Tous feux éteins ça me donne du 0,41v sur toutes les fiches.

Quand j'allume les codes ça donne 0,41 0,64 0,41 0,64 0,64.



[BigBob]

Tu peux mettre une photo de ta méthodologie de mesure ?

Idéalement une photo ou on visualise la sélection du mode de mesure sur ton multimètre et les deux pointes de touches sur le connecteur...



[Polo16v190]

Publicité

Les membres ne voient pas cette publicité.

Ça, c'est vraiment bizarre, tu devrais avoir 12V c'est sûr...



[GSA971]

J’ai de gros doutes sur la façon dont tu utilises ton appareil de mesure



[BigBob]

J’ai de gros doutes sur la façon dont tu utilises ton appareil de mesure

C'est aussi le fond de ma question message #14...



[BigBob]

@Arnwald, tu peux nous en dire plus ?

Peux-tu répondre à mon message #14...



[Polo16v190]

J’ai de gros doutes sur la façon dont tu utilises ton appareil de mesure

Tu m'as tué, mais oui, y a quelque chose qui joue pas xD



[BigBob]

On a perdu le belge...
