Boîtier papillon motorisé (problème complexe) (1 Membre)

Olivierb · 22/9/25

Bonjour à tous,
J’ai une golf 4 de 2002, moteur AZJ 2l.

La voiture est en limp mode, elle roule à 30km/h maxi.

J’ai fait un scan VCDS, voici les DTC:
17976 - Unité de commande de papillon (J338) Défaut mécanique
P1568 - 35-00 -
17987 - Unité de commande de papillon (J338) Adaptation pas démarrée
P1579 - 35-00 -
17953 - Commande de papillon Dysfonctionnement
P1545 - 35-00 -
17966 - Entraînement du papillon (G186) Défaut électrique dans le circuit
P1558 - 35-00 -
Tests passés: 0110 1101

J’ai changé le boîtier papillon par un neuf et j’ai toujours les mêmes codes ( y compris après effacement)
Je me suis dit que le problème devait venir du faisceau et donc je l’ai recablé entièrement du calculateur au boîtier pap —> ça n’a rien changé.
J’ai même essayé avec un autre calculateur—> mêmes défauts.

J’ai regardé les fusibles, les relais, je n’ai pas vu d’anomalie.

Je suis à court d’idées, que pourriez-vous me conseiller?

Merci de votre aide
Olivier

Olivierb · 30/9/25

Grosse avancée ce jour! Après avoir tout testé dans tous les sens, j'ai remarqué que les tensions d'alimentation n'étaient pas ok. Par ex, 2.4V au lieu du 5v attendu.

Donc je soupçonne un problème au calculateur.
J'ai pris le calculateur d'un modele equivalent, je l'ai branché et miracle, le papillon bouge.

Evidemment le moteur demarre et s'arrête à cause de l'immo.

Maintenant il me reste quelques questions:
- Comment tester et réparer mon calculateur?
- Comment dupliquer le calculateur sur le nouveau?

Merci pour vos conseils

slinouille

lionelcorbie80 · 30/9/25

Il faudrait une photo de l'étiquette du calculateur, ensuite on pourra te donner les références compatibles avec ce dernier.

Olivierb · 30/9/25

lionelcorbie80 à dit:
Il faudrait une photo de l'étiquette du calculateur, ensuite on pourra te donner les références compatibles avec ce dernier.

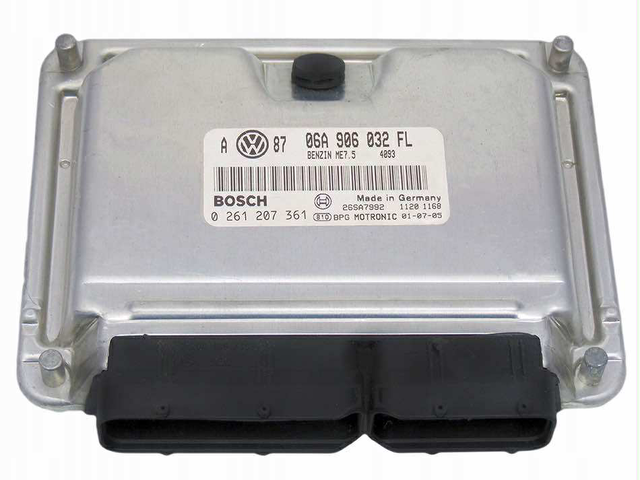

Et voilà :

lionelcorbie80 · 30/9/25

Cadeau

0261201187, 0261201188, 0261201199, 0261201200, 0261201201, 0261201230, 0261201231, 0261201271, 0261201272, 0261201351, 0261201352, 0261201417, 0261201439, 0261201440, 0261201441, 0261201442, 0261201443, 0261201444, 0261201446, 0261201459, 0261201460, 0261201531, 0261201532, 0261201533, 0261201534, 0261201548, 0261201577, 0261201578, 0261201628, 0261201710, 0261201997, 0261201998, 0261204873, 0261204874, 0261204875, 0261204897, 0261204898, 0261204899, 0261204900, 0261204923, 0261204942, 0261204962, 0261204964, 0261204965, 0261204966, 0261204969, 0261204970, 0261206023, 0261206026, 0261206027, 0261206028, 0261206029, 0261206034, 0261206035, 0261206036, 0261206037, 0261206038, 0261206039, 0261206041, 0261206042, 0261206043, 0261206044, 0261206045, 0261206046, 0261206047, 0261206048, 0261206049, 0261206050, 0261206051, 0261206105, 0261206145, 0261206146, 0261206147, 0261206148, 0261206149, 0261206150, 0261206151, 0261206197, 0261206228, 0261206268, 0261206269, 0261206317, 0261206318, 0261206319, 0261206320, 0261206434, 0261206435, 0261206436, 0261206437, 0261206438, 0261206439, 0261206440, 0261206441, 0261206442, 0261206443, 0261206444, 0261206445, 0261206446, 0261206447, 0261206448, 0261206450, 0261206451, 0261206453, 0261206506, 0261206507, 0261206510, 0261206521, 0261206522, 0261206523, 0261206524, 0261206525, 0261206526, 0261206527, 0261206528, 0261206529, 0261206530, 0261206531, 0261206532, 0261206533, 0261206534, 0261206535, 0261206536, 0261206537, 0261206538, 0261206539, 0261206543, 0261206544, 0261206545, 0261206550, 0261206551, 0261206552, 0261206553, 0261206580, 0261206582, 0261206597, 0261206598, 0261206599, 0261206600, 0261206601, 0261206602, 0261206608, 0261206609, 0261206610, 0261206611, 0261206650, 0261206733, 0261206734, 0261206738, 0261206739, 0261206790, 0261206791, 0261206793, 0261206794, 0261206795, 0261206796, 0261206863, 0261206864, 0261206865, 0261206866, 0261206868, 0261206869, 0261206870, 0261206871, 0261206872, 0261206873, 0261206874, 0261206875, 0261206876, 0261206877, 0261206878, 0261206879, 0261206880, 0261206881, 0261206884, 0261206885, 0261206886, 0261206887, 0261206888, 0261206889, 0261206890, 0261206891, 0261206892, 0261206893, 0261206894, 0261206896, 0261206906, 0261206907, 0261206908, 0261206909, 0261206910, 0261206911, 0261206917, 0261206919, 0261206928, 0261206929, 0261206930, 0261206962, 0261206963, 0261206964, 0261207027, 0261207028, 0261207029, 0261207030, 0261207065, 0261207071, 0261207072, 0261207080, 0261207081, 0261207082, 0261207083, 0261207113, 0261207204, 0261207205, 0261207206, 0261207207, 0261207208, 0261207209, 0261207210, 0261207211, 0261207212, 0261207214, 0261207215, 0261207216, 0261207217, 0261207218, 0261207219, 0261207220, 0261207221, 0261207222, 0261207225, 0261207236, 0261207264, 0261207265, 0261207266, 0261207284, 0261207285, 0261207286, 0261207289, 0261207295, 0261207296, 0261207297, 0261207298, 0261207323, 0261207324, 0261207333, 0261207334, 0261207335, 0261207341, 0261207343, 0261207344, 0261207349, 0261207351, 0261207352, 0261207353, 0261207354, 0261207355, 0261207356, 0261207357, 0261207358, 0261207359, 0261207360, 0261207361, 0261207362, 0261207363, 0261207364, 0261207365, 0261207366, 0261207367, 0261207368, 0261207369, 0261207390, 0261207391, 0261207401, 0261207412, 0261207413, 0261207414, 0261207415, 0261207416, 0261207417, 0261207418, 0261207419, 0261207420, 0261207427, 0261207428, 0261207435, 0261207436, 0261207437, 0261207438, 0261207439, 0261207440, 0261207441, 0261207442, 0261207443, 0261207444, 0261207445, 0261207446, 0261207447, 0261207533, 0261207534, 0261207557, 0261207590, 0261207617, 0261207619, 0261207620, 0261207623, 0261207635, 0261207636, 0261207637, 0261207638, 0261207639, 0261207646, 0261207647, 0261207648, 0261207663, 0261207677, 0261207699, 0261207717, 0261207718, 0261207719, 0261207747, 0261207748, 0261207751, 0261207752, 0261207754, 0261207755, 0261207756, 0261207762, 0261207763, 0261207764, 0261207771, 0261207772, 0261207773, 0261207774, 0261207775, 0261207776, 0261207777, 0261207778, 0261207779, 0261207780, 0261207789, 0261207790, 0261207796, 0261207817, 0261207818, 0261207819, 0261207910, 0261207911, 0261207912, 0261207913, 0261207914, 0261207915, 0261207918, 0261207919, 0261207920, 0261207921, 0261207922, 0261207923, 0261207924, 0261207925, 0261207926, 0261207927, 0261207928, 0261207929, 0261207930, 0261207931, 0261207932, 0261207934, 0261207935, 0261207936, 0261207937, 0261207938, 0261207939, 0261207940, 0261207941, 0261207943, 0261207952, 0261207953, 0261207954, 0261207955, 0261207956, 0261207957, 0261207970, 0261207971, 0261207974, 0261207975, 0261207976, 0261207977, 0261207978, 0261207988, 0261208001, 0261208002, 0261208003, 0261208004, 0261208005, 0261208047, 0261208053, 0261208054, 0261208057, 0261208058, 0261208061, 0261208085, 0261208086, 0261208093, 0261208112, 0261208113, 0261208114, 0261208115, 0261208120, 0261208121, 0261208122, 0261208123, 0261208155, 0261208156, 0261208157, 0261208158, 0261208159, 0261208160, 0261208161, 0261208162, 0261208163, 0261208164, 0261208188, 0261208195, 0261208196, 0261208197, 0261208198, 0261208199, 0261208216, 0261208217, 0261208218, 0261208219, 0261208221, 0261208267, 0261208268, 0261208269, 0261208270, 0261208277, 0261208279, 0261208284, 0261208285, 0261208291, 0261208316, 0261208362, 0261208370, 0261208371, 0261208450, 0261208498, 0261208499, 0261208507, 0261208512, 0261208520, 0261208521, 0261208522, 0261208523, 0261208524, 0261208525, 0261208526, 0261208527, 0261208528, 0261208529, 0261208530, 0261208531, 0261208532, 0261208533, 0261208534, 0261208535, 0261208536, 0261208601, 0261208603, 0261208604, 0261208605, 0261208616, 0261208628, 0261208633, 0261208634, 0261208635, 0261208636, 0261208637, 0261208638, 0261208639, 0261208640, 0261208641, 0261208642, 0261208643, 0261208645, 0261208646, 0261208653, 0261208654, 0261208655, 0261208656, 0261208682, 0261208683, 0261208686, 0261208687, 0261208688, 0261208689, 0261208690, 0261208691, 0261208692, 0261208693, 0261208707, 0261208708, 0261208723, 0261208862, 0261208877, 0261208950, 0261208967, 0261208968, 0261S04133, 0261S04134, 0261S04298, 0261S04299, 0261S04656, 0261S04802, 0261S04803, 0261S05425, 0261S05707, 0261S05877, 0261S06698

lionelcorbie80 · 30/9/25

Ensuite on récupère tes fichiers eeprom / Intflash / Extflash et on réinjecte tout celà dans ton ecu de remplacement et le tour est joué.

slinouille

Olivierb · 30/9/25

lionelcorbie80 à dit:
Cadeau

0261201187, 0261201188, 0261201199, 0261201200, 0261201201, 0261201230, 0261201231, 0261201271, 0261201272, 0261201351, 0261201352, 0261201417, 0261201439, 0261201440, 0261201441, 0261201442, 0261201443, 0261201444, 0261201446, 0261201459, 0261201460, 0261201531, 0261201532, 0261201533, 0261201534, 0261201548, 0261201577, 0261201578, 0261201628, 0261201710, 0261201997, 0261201998, 0261204873, 0261204874, 0261204875, 0261204897, 0261204898, 0261204899, 0261204900, 0261204923, 0261204942, 0261204962, 0261204964, 0261204965, 0261204966, 0261204969, 0261204970, 0261206023, 0261206026, 0261206027, 0261206028, 0261206029, 0261206034, 0261206035, 0261206036, 0261206037, 0261206038, 0261206039, 0261206041, 0261206042, 0261206043, 0261206044, 0261206045, 0261206046, 0261206047, 0261206048, 0261206049, 0261206050, 0261206051, 0261206105, 0261206145, 0261206146, 0261206147, 0261206148, 0261206149, 0261206150, 0261206151, 0261206197, 0261206228, 0261206268, 0261206269, 0261206317, 0261206318, 0261206319, 0261206320, 0261206434, 0261206435, 0261206436, 0261206437, 0261206438, 0261206439, 0261206440, 0261206441, 0261206442, 0261206443, 0261206444, 0261206445, 0261206446, 0261206447, 0261206448, 0261206450, 0261206451, 0261206453, 0261206506, 0261206507, 0261206510, 0261206521, 0261206522, 0261206523, 0261206524, 0261206525, 0261206526, 0261206527, 0261206528, 0261206529, 0261206530, 0261206531, 0261206532, 0261206533, 0261206534, 0261206535, 0261206536, 0261206537, 0261206538, 0261206539, 0261206543, 0261206544, 0261206545, 0261206550, 0261206551, 0261206552, 0261206553, 0261206580, 0261206582, 0261206597, 0261206598, 0261206599, 0261206600, 0261206601, 0261206602, 0261206608, 0261206609, 0261206610, 0261206611, 0261206650, 0261206733, 0261206734, 0261206738, 0261206739, 0261206790, 0261206791, 0261206793, 0261206794, 0261206795, 0261206796, 0261206863, 0261206864, 0261206865, 0261206866, 0261206868, 0261206869, 0261206870, 0261206871, 0261206872, 0261206873, 0261206874, 0261206875, 0261206876, 0261206877, 0261206878, 0261206879, 0261206880, 0261206881, 0261206884, 0261206885, 0261206886, 0261206887, 0261206888, 0261206889, 0261206890, 0261206891, 0261206892, 0261206893, 0261206894, 0261206896, 0261206906, 0261206907, 0261206908, 0261206909, 0261206910, 0261206911, 0261206917, 0261206919, 0261206928, 0261206929, 0261206930, 0261206962, 0261206963, 0261206964, 0261207027, 0261207028, 0261207029, 0261207030, 0261207065, 0261207071, 0261207072, 0261207080, 0261207081, 0261207082, 0261207083, 0261207113, 0261207204, 0261207205, 0261207206, 0261207207, 0261207208, 0261207209, 0261207210, 0261207211, 0261207212, 0261207214, 0261207215, 0261207216, 0261207217, 0261207218, 0261207219, 0261207220, 0261207221, 0261207222, 0261207225, 0261207236, 0261207264, 0261207265, 0261207266, 0261207284, 0261207285, 0261207286, 0261207289, 0261207295, 0261207296, 0261207297, 0261207298, 0261207323, 0261207324, 0261207333, 0261207334, 0261207335, 0261207341, 0261207343, 0261207344, 0261207349, 0261207351, 0261207352, 0261207353, 0261207354, 0261207355, 0261207356, 0261207357, 0261207358, 0261207359, 0261207360, 0261207361, 0261207362, 0261207363, 0261207364, 0261207365, 0261207366, 0261207367, 0261207368, 0261207369, 0261207390, 0261207391, 0261207401, 0261207412, 0261207413, 0261207414, 0261207415, 0261207416, 0261207417, 0261207418, 0261207419, 0261207420, 0261207427, 0261207428, 0261207435, 0261207436, 0261207437, 0261207438, 0261207439, 0261207440, 0261207441, 0261207442, 0261207443, 0261207444, 0261207445, 0261207446, 0261207447, 0261207533, 0261207534, 0261207557, 0261207590, 0261207617, 0261207619, 0261207620, 0261207623, 0261207635, 0261207636, 0261207637, 0261207638, 0261207639, 0261207646, 0261207647, 0261207648, 0261207663, 0261207677, 0261207699, 0261207717, 0261207718, 0261207719, 0261207747, 0261207748, 0261207751, 0261207752, 0261207754, 0261207755, 0261207756, 0261207762, 0261207763, 0261207764, 0261207771, 0261207772, 0261207773, 0261207774, 0261207775, 0261207776, 0261207777, 0261207778, 0261207779, 0261207780, 0261207789, 0261207790, 0261207796, 0261207817, 0261207818, 0261207819, 0261207910, 0261207911, 0261207912, 0261207913, 0261207914, 0261207915, 0261207918, 0261207919, 0261207920, 0261207921, 0261207922, 0261207923, 0261207924, 0261207925, 0261207926, 0261207927, 0261207928, 0261207929, 0261207930, 0261207931, 0261207932, 0261207934, 0261207935, 0261207936, 0261207937, 0261207938, 0261207939, 0261207940, 0261207941, 0261207943, 0261207952, 0261207953, 0261207954, 0261207955, 0261207956, 0261207957, 0261207970, 0261207971, 0261207974, 0261207975, 0261207976, 0261207977, 0261207978, 0261207988, 0261208001, 0261208002, 0261208003, 0261208004, 0261208005, 0261208047, 0261208053, 0261208054, 0261208057, 0261208058, 0261208061, 0261208085, 0261208086, 0261208093, 0261208112, 0261208113, 0261208114, 0261208115, 0261208120, 0261208121, 0261208122, 0261208123, 0261208155, 0261208156, 0261208157, 0261208158, 0261208159, 0261208160, 0261208161, 0261208162, 0261208163, 0261208164, 0261208188, 0261208195, 0261208196, 0261208197, 0261208198, 0261208199, 0261208216, 0261208217, 0261208218, 0261208219, 0261208221, 0261208267, 0261208268, 0261208269, 0261208270, 0261208277, 0261208279, 0261208284, 0261208285, 0261208291, 0261208316, 0261208362, 0261208370, 0261208371, 0261208450, 0261208498, 0261208499, 0261208507, 0261208512, 0261208520, 0261208521, 0261208522, 0261208523, 0261208524, 0261208525, 0261208526, 0261208527, 0261208528, 0261208529, 0261208530, 0261208531, 0261208532, 0261208533, 0261208534, 0261208535, 0261208536, 0261208601, 0261208603, 0261208604, 0261208605, 0261208616, 0261208628, 0261208633, 0261208634, 0261208635, 0261208636, 0261208637, 0261208638, 0261208639, 0261208640, 0261208641, 0261208642, 0261208643, 0261208645, 0261208646, 0261208653, 0261208654, 0261208655, 0261208656, 0261208682, 0261208683, 0261208686, 0261208687, 0261208688, 0261208689, 0261208690, 0261208691, 0261208692, 0261208693, 0261208707, 0261208708, 0261208723, 0261208862, 0261208877, 0261208950, 0261208967, 0261208968, 0261S04133, 0261S04134, 0261S04298, 0261S04299, 0261S04656, 0261S04802, 0261S04803, 0261S05425, 0261S05707, 0261S05877, 0261S06698

Merci mais c’est quoi?

lionelcorbie80 · 30/9/25

Ben c'est les références BOSCH, des ecus qui sont compatibles dans la structure interne, avec le remplacement du tien. Regarde en bas de la photographie que tu m'as envoyé, tu as la référence BOSCH qui est 0261207361. CQFD.

Olivierb · 30/9/25

lionelcorbie80 à dit:
Ben c'est les références BOSCH, des ecus qui sont compatibles dans la structure interne, avec le remplacement du tien. Regarde en bas de la photographie que tu m'as envoyé, tu as la référence BOSCH qui est 0261207361. CQFD.

Compris! Merci. Et avec quel outil je peux faire un clone?

lionelcorbie80 · 1/10/25

Il te faut des outils spécialisés dans la reprogrammation, coup de l'officiel env 4000 à 5000 euros !!!!

Olivierb · 1/10/25

lionelcorbie80 à dit:
Il te faut des outils spécialisés dans la reprogrammation, coup de l'officiel env 4000 à 5000 euros !!!!

Waou!!! Et le non officiel, c’est moins cher?

slinouille

charlydiag · 1/10/25

Olivierb à dit:
En effet, je n'arrive pas à l'installer!

Normal tu n'as pas le bon matériel pour odis.

Olivierb · 1/10/25

charlydiag à dit:
Normal tu n'as pas le bon matériel pour odis.

Aïe, je vois que j’ai beaucoup beaucoup à apprendre. Que faut-il pour Odis?

charlydiag · 2/10/25

IL faut faire un minimum de recherche afin de ce documenter.

Neketom · 2/10/25

Olivierb à dit:
Grosse avancée ce jour! Après avoir tout testé dans tous les sens, j'ai remarqué que les tensions d'alimentation n'étaient pas ok. Par ex, 2.4V au lieu du 5v attendu.

Donc je soupçonne un problème au calculateur.

Ou (peut-être) pas.

Non pas que je veuille doucher tes espoirs mais avant d'incriminer une gestion il faut faire le tour de la question.

Si il est à 2.4v, alors soit quelque chose fait qu'il est commandé à cette valeur, soit la ligne d'alimentation du calculateur est polluée. Soit effectivement le calculateur est altéré.

Je te conseille en premier lieu de sortir le schéma complet du moteur et d'isoler tous les éléments alimentés sur la même ligne que ton papillon et de les débrancher une par un contact allumé et multimètre en parallèle du papillon.

Olivierb · 2/10/25

Neketom à dit:
Ou (peut-être) pas.

Non pas que je veuille doucher tes espoirs mais avant d'incriminer une gestion il faut faire le tour de la question.

Si il est à 2.4v, alors soit quelque chose fait qu'il est commandé à cette valeur, soit la ligne d'alimentation du calculateur est polluée. Soit effectivement le calculateur est altéré.

Je te conseille en premier lieu de sortir le schéma complet du moteur et d'isoler tous les éléments alimentés sur la même ligne que ton papillon et de les débrancher une par un contact allumé et multimètre en parallèle du papillon.

Hello, merci pour tes remarques que je partage. J’ai fait pas mal de vérifications. Le + 5v du papillon est spécifique au papillon et partagé par aucun autre capteur. J’ai également refait le faisceau du calculateur au capteur et j’ai les mêmes résultats.

J’ai trouvé un autre calculateur et je l’ai branché: surprise, plus de défaut au papillon

slinouille

Neketom · 2/10/25

Olivierb à dit:
Le + 5v du papillon est spécifique au papillon et partagé par aucun autre capteur.

Alors dans ce cas c'était la seule et dernière chose à faire en effet

lionelcorbie80 · 3/10/25

C'est rare mais ca arrive, comme l'indique @Neketom -Que je salue- c'est souvent le travail d'investigations tronçon par tronçon qui résoud le soucis, mais come toute panne électrique, c'est long et fastidieux à faire, et il faut être très rigoureux.

slinouille
