Demande d'aide pour lecture défauts VCDS (3 Membres)

[Max67]

Bonsoir tout le monde,

Heureux possesseur d'un Audi Q7, joie de courte durée après un mois en ma possession, le véhicule refuse de démarrer et voici la copie du scan du VCDS.

Par contre je n'y comprends rien, pourriez -vous svp m'aider à déchiffrer tout ça ?

Mercredi,24,Février,2021,21:30:21:00009
VCDS -- Logiciel d'émulation de VAG/VAS sous Windows 10 x64
Version VCDS: FRM 20.4.2.1
Version données: 20200730 DS317.0

Les liens ne sont visibles que pour les membres confirmés.

Type chassis: 4L0
Scanner: 01 02 03 05 07 08 09 0E 15 16 17 18 19 37 42 46 47 4F 52 56
61 62 6C 6F 72 76


00-Capteur d'angle de direction -- Etat: OK 0000
01-Moteur -- Etat: OK 0000
02-Boite auto -- Etat: OK 0000
03-Freins ABS -- Etat: Défaut 0010
05-Autor. démarrage -- Etat: Défaut 0010
07-Affichage/Cmde -- Etat: Impossible à contacter 1100
08-Climatronic -- Etat: Défaut 0010
09-Centrale Elec. -- Etat: Défaut 0010
0E-Lect. multiméd. 1 -- Etat: Impossible à contacter 1100
15-Airbags -- Etat: Défaut 0010
16-Volant multifonct. -- Etat: Défaut 0010
17-Instruments -- Etat: Défaut 0010
18-Chauff. appoint -- Etat: Impossible à contacter 1100
19-Gateway CAN -- Etat: Défaut 0010
37-Navigation -- Etat: Impossible à contacter 1100
42-Porte conducteur -- Etat: Défaut 0010
46-Module confort -- Etat: Défaut 1010
47-Sonorisation -- Etat: Impossible à contacter 1100
4F-Centrale Elect. II -- Etat: Défaut 0010
52-Porte passager -- Etat: Défaut 0010
56-Radio -- Etat: Impossible à contacter 1100
61-Régul. batterie -- Etat: Défaut 0010
62-Porte AR gauche -- Etat: Défaut 0010
6C-Caméra recul -- Etat: Défaut 0010
6F-Module confort II -- Etat: Défaut 1010
72-Porte AR droite -- Etat: Défaut 0010
76-Aide au stationnt -- Etat: Défaut 1010

-------------------------------------------------------------------------------
Adresse 01: Moteur Labels: 059-907-401-ASB.clb
No. pièce: 4L0 910 401 M
Pièce: 3.0L V6TDI G000AG 0030
No. Atelier: WSC 31414 790 00001
VCID: 2C5D59728F0B3EE69E-FFFE

Sous-système 1 - No. pièce: 4L0 910 401 M
Pièce: 3.0L V6TDI G000AG 0030

Pas de défaut trouvé
ou codes-défaut non implantés dans le calculateur
ou une erreur de communication a eu lieu

-------------------------------------------------------------------------------
Adresse 02: Boite auto Labels: 09D-927-750.clb
No. pièce Log: 09D 927 750 FS Mat: 09D 927 750 FS
Pièce: AL 750 6A 1000
Révision: 00H64000 No. de série:
Codage: 0000504
No. Atelier: WSC 31414 790 00001
VCID: 040DD1D2471B16A636-8050

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 03: Freins ABS Labels:. 4L0-910-517-V1.clb
No. pièce Log: 4L0 910 517 A Mat: 4L0 614 517 A
Pièce: ESP ALLRAD MK25E1 0130
Révision: 00H22001
Codage: 0033937
No. Atelier: WSC 31414 790 00001
VCID: 2855A5629BF312C67A-807C

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 05: Autor. démarrage Labels:. 4F0-910-852.clb
No. pièce: 4F0 910 852
Pièce: FBSAUDIC6 ELV H31 0220
No. Atelier: WSC 31414 790 00001
VCID: 63CFF24EA255B19E6F-FFFE

Sous-système 1 - No. pièce: 4F0 910 132 G
Pièce: FBSAUDIC6 EZS H04 0020

Sous-système 2 - No. pièce: 4F0 910 220 D
Pièce: FBSAUDIC6 IDG H01 0040


-------------------------------------------------------------------------------
Adresse 07: Affichage/Cmde
Impossible à contacter

-------------------------------------------------------------------------------
Adresse 08: Climatronic Labels: Aucun
No. pièce Log: 4L0 910 043 Mat: 4L0 820 043 E
Pièce: KLIMABETAETIGUNGH05 0060
Révision: 00---012 No. de série: 00000000096225
Codage: 0000022
No. Atelier: WSC 31414 790 00001
VCID: 61C3F846B849A38E7D-FFFE

Sous-système 1 - No. pièce: 4L0 910 043
Pièce: KLIMABETAETIGUNGH05 0060

Pas de défaut trouvé
ou codes-défaut non implantés dans le calculateur
ou une erreur de communication a eu lieu

-------------------------------------------------------------------------------
Adresse 09: Centrale Elec. Labels: 4F0-910-279.lbl
No. pièce: 4F0 910 279 K
Pièce: ILM Fahrer H17 0240
No. Atelier: WSC 31414 790 00001
VCID: 31634806A829530EAD-FFFE

Sous-système 1 - No. pièce: 4L1 910 113 Labels: 1KX-955-119.CLB
Pièce: Wischer AU716 H12 0080
Codage: 00064792
No. Atelier: WSC 31414

Sous-système 2 - No. pièce: 4E0 910 557 A Labels: 8K0-955-559.CLB
Pièce: REGENLICHTSENSORH13 0090
Codage: 00150059
No. Atelier: WSC 31414


-------------------------------------------------------------------------------
Adresse 0E: Lect. multiméd. 1
Impossible à contacter

-------------------------------------------------------------------------------
Adresse 15: Airbags Labels: 4L0-910-655.lbl
No. pièce Log: 4L0 910 655 B Mat: 4L0 959 655
Pièce: 31 AIRBAG AUDI8RH39 0120
Révision: 06H39000 No. de série: 0037GD0891R+
Codage: 0013105
No. Atelier: WSC 31414 790 00001
VCID: 2C5D59728F0B3EE69E-8078

Sous-système 1 - No. de série: 6332QSME1E494F33S

Sous-système 2 - No. de série: 6342QSME2009416B9

Sous-système 3 - No. de série: 6352QSME1D61212DG

Sous-système 4 - No. de série: 6362QSME200613594

Sous-système 5 - No. de série: 63734SME1E033D293

Sous-système 6 - No. de série: 63834SME1E03364F5

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 16: Volant multifonct. Labels: 4F0-910-549.lbl
No. pièce: 4F0 910 549
Pièce: Lenksäulenmodul H08 0230
No. Atelier: WSC 31414 790 00001
VCID: 66C9EB5A5167C4B688-FFFE

Sous-système 1 - No. pièce: XXXXXXXXXXX
Pièce: Lenkradmodul H07 0090


-------------------------------------------------------------------------------
Adresse 17: Instruments Labels: Aucun
No. pièce: 4F0 910 930 C
Pièce: KOMBIINSTR. M73 H18 0170
No. Atelier: WSC 80093 222 69422
VCID: 234FB24EE2D5F19E2F-FFFE

Sous-système 1 - No. pièce: 4F0 910 930 C
Pièce: KOMBIINSTR. M73 H18 0170

Pas de défaut trouvé
ou codes-défaut non implantés dans le calculateur
ou une erreur de communication a eu lieu

-------------------------------------------------------------------------------
Adresse 18: Chauff. appoint
Impossible à contacter

-------------------------------------------------------------------------------
Adresse 19: Gateway CAN
Impossible à contacter

-------------------------------------------------------------------------------
Adresse 37: Navigation
Impossible à contacter

-------------------------------------------------------------------------------
Adresse 42: Porte conducteur Labels: 4L0-910-793-42.lbl
No. pièce: 4L0 910 793 B
Pièce: TSG FA H12 0130
No. Atelier: WSC 31414 790 00001
VCID: 2F674E7EBE1D45FEBB-FFFE


-------------------------------------------------------------------------------
Adresse 46: Module confort Labels:. 4L0-910-289.lbl
No. pièce: 4L0 910 289 C
Pièce: Komfortgeraet H05 0020
No. Atelier: WSC 31414 790 00001
VCID: 30654D02A3235A06A2-FFFE


-------------------------------------------------------------------------------
Adresse 47: Sonorisation
Impossible à contacter

-------------------------------------------------------------------------------
Adresse 4F: Centrale Elect. II Labels: 4F0-910-280.lbl
No. pièce: 4F0 910 280
Pièce: ILM Beifahrer H10 0080
No. Atelier: WSC 31414 790 00001
VCID: 5EB9C3BA89379C7640-FFFE

Sous-système 1 - No. pièce: 4F0 910 280
Pièce: ILM Beifahrer H10 0080

Pas de défaut trouvé
ou codes-défaut non implantés dans le calculateur
ou une erreur de communication a eu lieu

-------------------------------------------------------------------------------
Adresse 52: Porte passager Labels: 4L0-910-793-52.lbl
No. pièce: 4L0 910 793 B
Pièce: TSG BF H12 0130
No. Atelier: WSC 31414 790 00001
VCID: 2F674E7EBE1D45FEBB-FFFE


-------------------------------------------------------------------------------
Adresse 56: Radio
Impossible à contacter

-------------------------------------------------------------------------------
Adresse 61: Régul. batterie Labels: 4F0-910-181.lbl
No. pièce Log: 4L0 910 181 Mat: 4L0 915 181
Pièce: J0644 BEM H12 0530
No. Atelier: WSC 31414 790 00001
VCID: 64CDF152A75BB6A696-8030

Sous-système 1 - No. pièce: 4F0 915 105 D
Pièce: von VA0 341125P0TC
Codage: 344630393135313035442056413033343131323550305443
No. Atelier: WSC 36983 001 1048576

Sous-système 2 - No. pièce: 4L0 910 181
Pièce: J0644 BEM H12 0530

Sous-système 3 - No. pièce: 4F0 915 105 D
Pièce: von VA0 341125P0TC

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 62: Porte AR gauche Labels: 4L0-910-795.lbl
No. pièce: 4L0 910 795 C
Pièce: TSG HL H21 0050
No. Atelier: WSC 31414 790 00001
VCID: 3261470AAD2F6816D4-FFFE


-------------------------------------------------------------------------------
Adresse 6C: Caméra recul Labels: 4L0-910-441.clb
No. pièce Log: 4L0 910 441 A Mat: 4L0 907 441 A
Pièce: J772__Rearview 0050
Révision: --H12--- No. de série: 525PA8-J6Z41LL
No. Atelier: WSC 31414 790 00001
VCID: 244DB152E7DBF6A656-8070

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 6F: Module confort II Labels:. 4L0-910-290.lbl
No. pièce Log: 4L0 910 290 A Mat: 4L0 907 290 A
Pièce: ILM HINTEN 2 H05 0060
Révision: AAH05061 No. de série: 002401286-----
No. Atelier: WSC 31414 790 00001
VCID: 2649AB5A91E704B648-FFFE

Sous-système 1 - No. pièce: 4L0 910 591
Pièce: J_245_EE15_SKB09H10 0180

Sous-système 2 - No. pièce: 4L0 910 591
Pièce: J_394_EE15_SKB09H10 0180

Sous-système 3 - No. pièce: 4L0 910 591
Pièce: J_392_EE15_SKB09H10 0180

5 Codes défaut trouvés:
01512 - Calculateur de toit coulissant
005 - Réglage de base / adaptation inexistant ou erroné
00000 - Fin de l´émission
000 - -
00000 - Fin de l´émission
000 - -
00000 - Fin de l´émission
000 - -
00000 - Fin de l´émission
000 - -

-------------------------------------------------------------------------------
Adresse 72: Porte AR droite Labels: 4L0-910-795.lbl
No. pièce: 4L0 910 795 C
Pièce: TSG HR H21 0050
No. Atelier: WSC 31414 790 00001
VCID: 3261470AAD2F6816D4-FFFE

Sous-système 1 - No. pièce: 4L0 910 795 C
Pièce: TSG HR H21 0050

Pas de défaut trouvé
ou codes-défaut non implantés dans le calculateur
ou une erreur de communication a eu lieu

-------------------------------------------------------------------------------
Adresse 76: Aide au stationnt Labels: 4Fx-910-283.lbl
No. pièce Log: 4F0 910 283 G Mat: 4F0 919 283 G
Pièce: Parkhilfe 8-Kan H12 0060
Révision: 00H12000 No. de série: 06330701611345
No. Atelier: WSC 31414 790 00001
VCID: 2855A5629BF312C67A-807C

Sous-système 1 - No. pièce: 4F0 910 283 G
Pièce: Parkhilfe 8-Kan H12 0060

Pas de défaut trouvé
ou codes-défaut non implantés dans le calculateur
ou une erreur de communication a eu lieu

Fin-------------------------(Temps écoulé: 19:39)--------------------------

Ajout de données par @BigBob...

Code « BEM » batterie (110AH/520A) référence « 000915105DL » :

Vous devez être enregistré pour pouvoir accèder à cette image

Dernières logs connues 5avant et après effacement défauts dans le même fichier) :

LOG.

Cliquer pour lire la suite ...



[Max67]

C'est tout à fait ça, il y a juste les cosses 30 et 87 qui sont plus large, sinon c'est exactement ça.



[BigBob]

J'ai vérifié la tension comme le préconisait Eddie, j'ai sur 2 bornes 12v ( entre chaque borne et la masse) et sur 2 autres rien.

C'est tout à fait ça, il y a juste les cosses 30 et 87 qui sont plus large, sinon c'est exactement ça.

Sur quelles bornes tu as +12V ?



[Max67]

Le problème c'est qu'au niveau du porte relais, il n'y a pas de numéro.

Du coup difficile de te dire ça comme ça, mais demain, je reprendrai les mesures et des photos.

Je pense mais pas sûr que c'était le 87 et 85.



[BigBob]

Le problème c'est qu'au niveau du porte relais, il n'y a pas de numéro.

Du coup difficile de te dire ça comme ça, mais demain, je reprendrai les mesures et des photos.

Je pense mais pas sûr que c'était le 87 et 85.

Déjà répondu à cette question, c'est dans le schéma électrique fourni.



[Max67]

???



[BigBob]

C'est tout à fait ça, il y a juste les cosses 30 et 87 qui sont plus large, sinon c'est exactement ça.

C'est normal c'est justement le circuit de puissance !!!



[BigBob]

J'ai vérifié la tension comme le préconisait Eddie, j'ai sur 2 bornes 12v ( entre chaque borne et la masse) et sur 2 autres rien.

Peux-tu me dire entre quelles bornes et la masse tu as tes 12V ???!!!...

AVEC ET SANS CONTACT...



[BigBob]

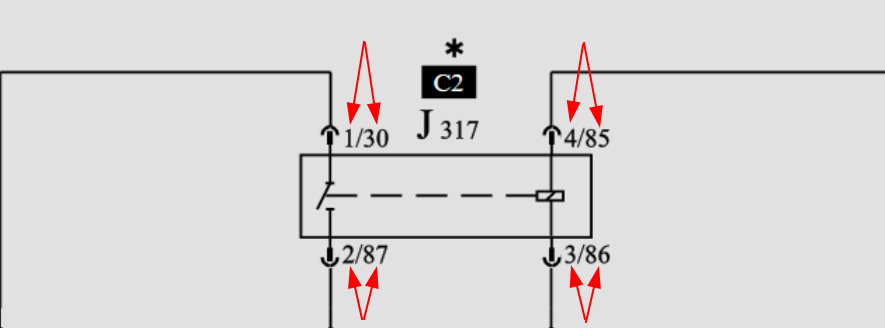

La borne 30 du relais viens s'enficher sur borne 1 du connecteur.
La borne 87 du relais viens s'enficher sur borne 2 du connecteur.
La borne 86 du relais viens s'enficher sur borne 3 du connecteur.
La borne 85 du relais viens s'enficher sur borne 4 du connecteur.

Tout ça est toujours indiqué dans le schéma électrique fourni :

Vous devez être enregistré pour pouvoir accèder à cette image



[Max67]

Le problème c'est qu'au niveau du porte relais, il n'y a pas de numéro.

Du coup difficile de te dire ça comme ça, mais demain, je reprendrai les mesures et des photos.

Je pense mais pas sûr que c'était le 87 et 85.

Comme indiqué plus haut, je vais revoir tout ça demain, tu vas trop vite Luke et Luke



[BigBob]

Qu'il y ai des numéros ou pas sur le porte relais, tu vois bien sur quelles connecteurs s'enfichent les broches du relais...



[Max67]

Ça va BigBob ? Je t'ai dit que je vais voir tout ça demain, avec et sans contact...



[BigBob]

Ça va BigBob ? Je t'ai dit que je vais voir tout ça demain, avec et sans contact...

Oui, moi ça va bien, rassures toi.

Je te donne un maximum d'information, mais je vais m’arrêter là, puisque ça ne te convient pas.



[Max67]

J'ai du loupé un épisode.

T'es sérieux la ?

Tu me pose des questions auxquelles tu réponds avant même que je puisse te donner une réponse.

Ensuite tu me reposes 3 fois la même question, alors que j'ai répondu plusieurs fois et lorsque je te demande si ça va tu te fâche et claque la porte...

Je ne comprends plus rien...



[Eddie.D]

Bon.... il faudra tirer au clair cette histoire de j317 et fusible s9.
Je suis dispo pour t'aider mais il faudra faire ça un samedi quand je suis dispo et toi à côté de ta voiture



[Max67]

Bon.... il faudra tirer au clair cette histoire de j317 et fusible s9.
Je suis dispo pour t'aider mais il faudra faire ça un samedi quand je suis dispo et toi à côté de ta voiture

Aucun problème, tu as mon Skype ?

Merci d'avance.



[Max67]

Publicité

Les membres ne voient pas cette publicité.

J'ai vérifié aujourd'hui la tension aux bornes du relais contact mis.

J'ai trouvé 12v entre la masse et la borne 30 et entre la masse et la borne 86.

Rien avec les autres.



[Eddie.D]

J'ai vérifié aujourd'hui la tension aux bornes du relais contact mis.

J'ai trouvé 12v entre la masse et la borne 30 et entre la masse et la borne 86.

Rien avec les autres.

Je t'ai envoyé un message sur Skype.

Et la masse sur 85 ?

Ce relais est commandé par le calculateur moteur par la masse 85.



[Max67]

Je t'ai envoyé un message sur Skype.

Et la masse sur 85 ?

Ce relais est commandé par le calculateur moteur par la masse 85.

Message reçu

La masse sur 85 ne donne rien.



[Max67]

Je viens de recevoir à l'instant un message de la société qui s'occupe de la vérification et réparation du calculateur, ce dernier est bon, une sauvegarde a été faite dessus et j'ai demandé la suppression de l'anti-démarrage.

J'espère que ça aidera voir même réglera le problème.



[Eddie.D]

Message reçu

La masse sur 85 ne donne rien.

Alors là, ça pue du cul.

T'as pas oublié de rebrancher une masse sur la carrosserie ou bloc moteur ?

Publicité

Les membres ne voient pas cette publicité.
