Bonjour, sur ma Golf 4 1.9 TDI 130, quand je fais le plein à raz bord, ça goutte environ un verre et mon réservoir est tout sale...

J'ai donc regarder la trappe sous le siège, mais c'est bien sec !

J'ai vu que dans le goulot c'est pas très clair.

Je me suis dis : tu vas manchonner, hélas, les tubes sont complexes, alors j'ai voulu mettre une durite :

Vous devez être enregistré pour pouvoir accèder à cette image


Et là, ce fut pire, en fait j'ai du avoir dans l'heure 1/2L au sol.

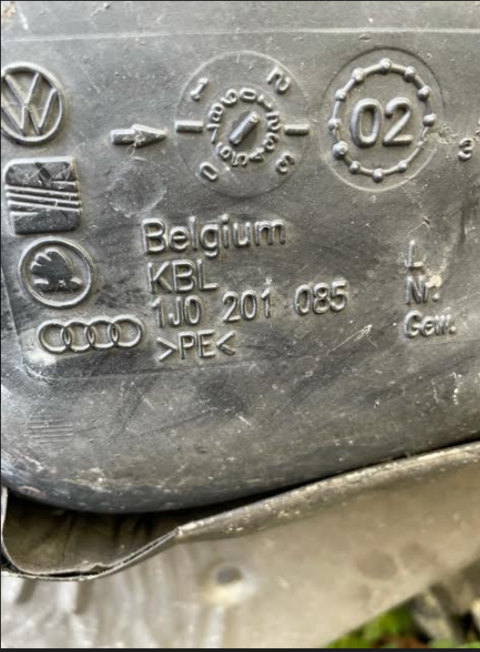

J'ai donc ressortie le tube plastique blanc et je comprends pas bien pourquoi il y a plusieurs tubes, je pense que c'est pour l'air, mais je me demande si même je vais réussir à le sortir ?

Est-ce que quelqu'un du forum en a déjà sortie ?



Vous voyez, il y a plusieurs tubes...

Je pense que ça fuit d'en haut, MAIS COMMENT FAIRE ???

Dois-je le changer ?

Suis -je obligé de sortir l'essieu ARRIERE, ou savez-vous si il peut être déposé rien quand sortant l'échappement ?

Je suis seul pour le faire, je ne comprends pas d'où il fuit et seulement lors d'un plein complet...

Merci, si vous êtes déjà passé par cette épreuve...

Jean-Jacques

Merci de vos infos...



Pièces jointes

    Les pièces jointes ne sont pas visibles tant que tu n'auras pas publié un message de présentation.
Dernière modification par un modérateur:

BigBob

Administrateur
Inscrit
1/12/19
messages
5 231
Localisation
28210 SENANTES Eure et Loir
Marque
Audi
Modèle
A4
Date
16/6/04
Cylindrée
2.5
Km
280000
Type
Diesel
Code moteur
BDG
Code boite
HEN
VIN
WAUZZZ8EX5A011863 WAUZZZ8E73A228607
VCDS
VCDS
Voir pièce jointe...


Pièces jointes

    Les pièces jointes ne sont pas visibles tant que tu n'auras pas publié un message de présentation.

Publicité

jijidu30

Membres
Inscrit
2/2/20
messages
151
Marque
Audi
Modèle
A4
Date
1/1/04
Cylindrée
15
Km
200000
Type
Diesel
Code moteur
AVF
VIN
WVWZZZ1JZ3W140034 WVWZZZ1JZ3B098583
VCDS
VCDS
Merci BigBob, il me faudra trouver une solution, car soit le réservoir glisse sans tomber l’essieu, soit je laisse ainsi.

Je pense que la fuite provient de ces 3 tubes de la goulotte de remplissage, car c’est uniquement quand je fais un plein complet.

Il doit y avoir un rapport entre les 2 autres gros tubes de mise à l’air libre ?

Mais j’ai tenté avec mon tube dedans, et c'est pire !

Donc je sais plus et je comprends pas les diverses fonctions de ces 3 gros tubes...

Jiji


BigBob

Administrateur
Inscrit
1/12/19
messages
5 231
Localisation
28210 SENANTES Eure et Loir
Marque
Audi
Modèle
A4
Date
16/6/04
Cylindrée
2.5
Km
280000
Type
Diesel
Code moteur
BDG
Code boite
HEN
VIN
WAUZZZ8EX5A011863 WAUZZZ8E73A228607
VCDS
VCDS

Publicité

Les membres ne voient pas cette publicité.
Merci BigBob, il me faudra trouver une solution, car soit le réservoir glisse sans tomber l’essieu, soit je laisse ainsi.

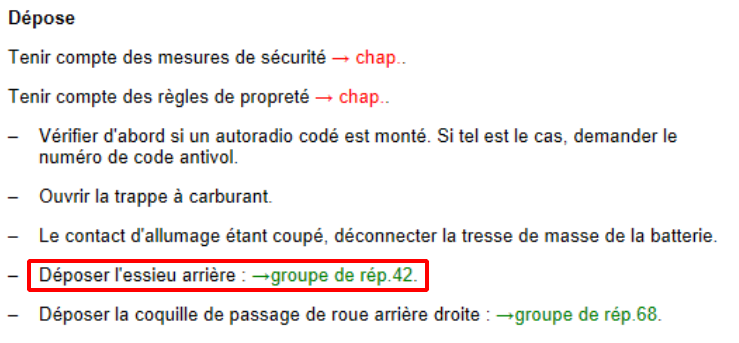

La réponse est dans la procédure que je t'ai envoyé :

Vous devez être enregistré pour pouvoir accèder à cette image

Je pense que la fuite provient de ces 3 tubes de la goulotte de remplissage, car c’est uniquement quand je fais un plein complet.

Il doit y avoir un rapport entre les 2 autres gros tubes de mise à l’air libre ?

Mais j’ai tenté avec mon tube dedans, et c'est pire !

Donc je sais plus et je comprends pas les diverses fonctions de ces 3 gros tubes...

Jiji

Après, sur ces derniers points, je ne saurais te répondre...

Est-ce que tu veux la procédure pour déposer l'essieu arrière ?


Pièces jointes

    Les pièces jointes ne sont pas visibles tant que tu n'auras pas publié un message de présentation.

jijidu30

Membres
Inscrit
2/2/20
messages
151
Marque
Audi
Modèle
A4
Date
1/1/04
Cylindrée
15
Km
200000
Type
Diesel
Code moteur
AVF
VIN
WVWZZZ1JZ3W140034 WVWZZZ1JZ3B098583
VCDS
VCDS
Merci déjà pour ton pdf, aussi je pense que tomber l’essieu est à envisager, pour cette lourde tâche, je vais attendre, je sors d’opération et j’ai pas le courage.

Peut-être trouverais-je une technique ?

Auquel cas, j’en ferais part, ici...

Pour le moment, je vais plus faire de plein complet, car le refoulement n’est que suite à un plein complet, donc c’est pas une fuite du réservoir.

Il faut aussi, qu‘avec le temps, je comprenne le rôle de ces 3 gros tubes !

Merci déjà.

Jean-Jacques

Dernière modification par un modérateur:

jijidu30

Membres
Inscrit
2/2/20
messages
151
Marque
Audi
Modèle
A4
Date
1/1/04
Cylindrée
15
Km
200000
Type
Diesel
Code moteur
AVF
VIN
WVWZZZ1JZ3W140034 WVWZZZ1JZ3B098583
VCDS
VCDS
Bonjour au Forum

Donc, depuis ce matin 02/04/2021 j'ai tenté de comprendre pourquoi il fuit d'en haut...

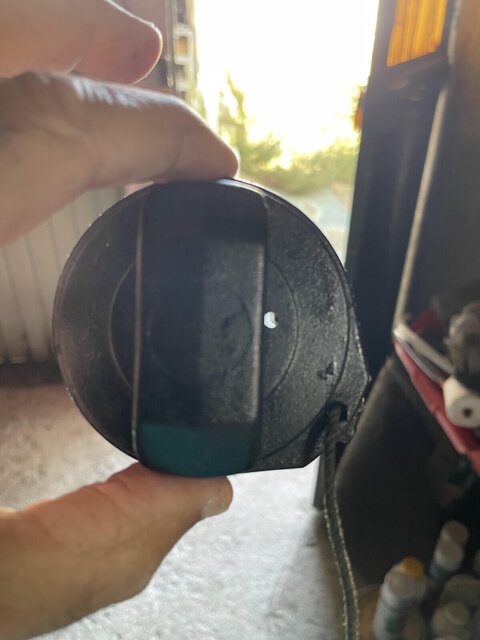

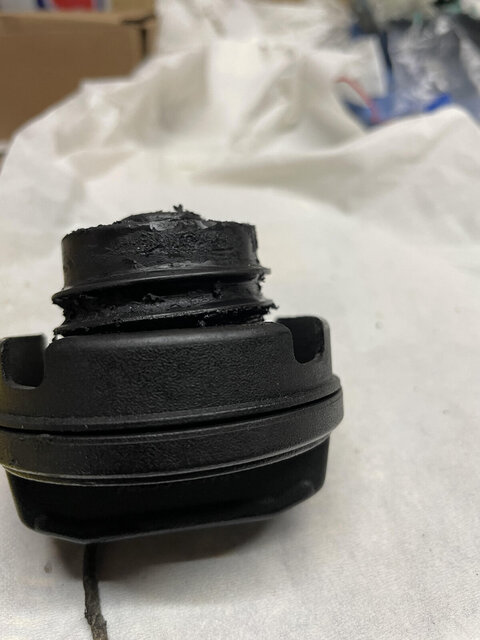

J'ai raccourci le bouchon de fermeture pour pas qu'il appuie sur le cliquet de la mise à l'air libre.

Vous devez être enregistré pour pouvoir accèder à cette image


Et toujours la fuite, donc, je pouvais pas rester avec la voiture grasse, qui sent mauvais et qui tâche le sol.

Je suis passé en casse pour un achat et j'ai posé ma golf dans un garage pour le montage.

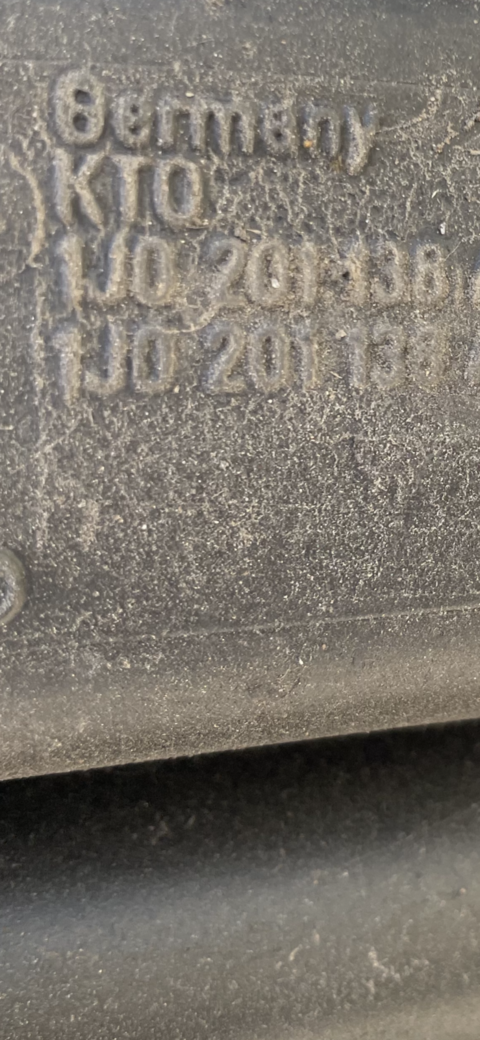

Au cas où ça peut aider, pour une 1.9 TDI 130, la référence est : « 1J0201138 » :



Je pense que c'est ces systèmes de mise à l'air libre qui ont du s’obstruer ou autre, c'était sec au niveau pompe de gavage !

C'est un copain mécano pro qui va me le monter !

Jean-Jacques


Pièces jointes

    Les pièces jointes ne sont pas visibles tant que tu n'auras pas publié un message de présentation.
Dernière modification par un modérateur:

BigBob

Administrateur
Inscrit
1/12/19
messages
5 231
Localisation
28210 SENANTES Eure et Loir
Marque
Audi
Modèle
A4
Date
16/6/04
Cylindrée
2.5
Km
280000
Type
Diesel
Code moteur
BDG
Code boite
HEN
VIN
WAUZZZ8EX5A011863 WAUZZZ8E73A228607
VCDS
VCDS
C'est pas ce que j'ai comme référence pour le véhicule avec le n° de VIN : « WVWZZZ1JZ3W140034 ».

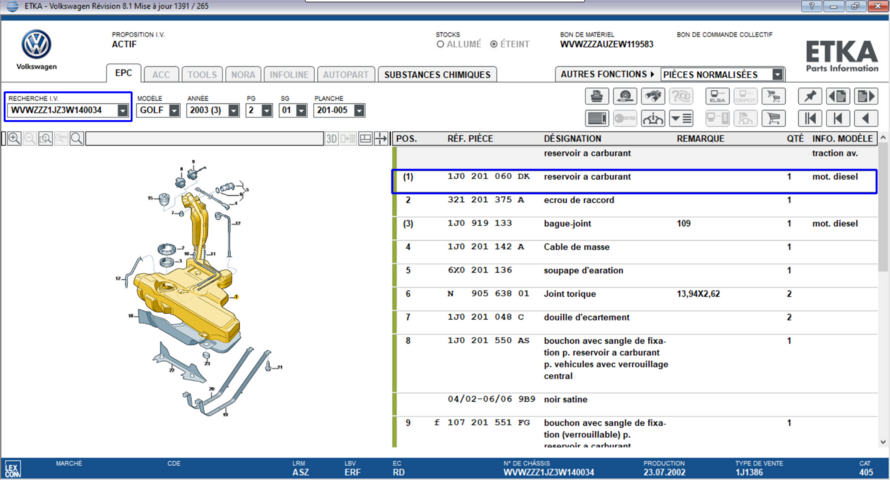

Moi j'ai ça : « 1J0201060DK » (pièce repère n° 1) :

Vous devez être enregistré pour pouvoir accèder à cette image


Pièces jointes

    Les pièces jointes ne sont pas visibles tant que tu n'auras pas publié un message de présentation.

jijidu30

Membres
Inscrit
2/2/20
messages
151
Marque
Audi
Modèle
A4
Date
1/1/04
Cylindrée
15
Km
200000
Type
Diesel
Code moteur
AVF
VIN
WVWZZZ1JZ3W140034 WVWZZZ1JZ3B098583
VCDS
VCDS
Bonjour BigBob,

Ton schéma me sera utile.

Mais quand j’ai fait le tour des casses, j’avais pris la référence de mon réservoir actuel.

C’est bien la même !

De plus j’ai eu de la chance car les 3/4 les crèvent pour dépolluer !

Un coup de tournevis dedans.

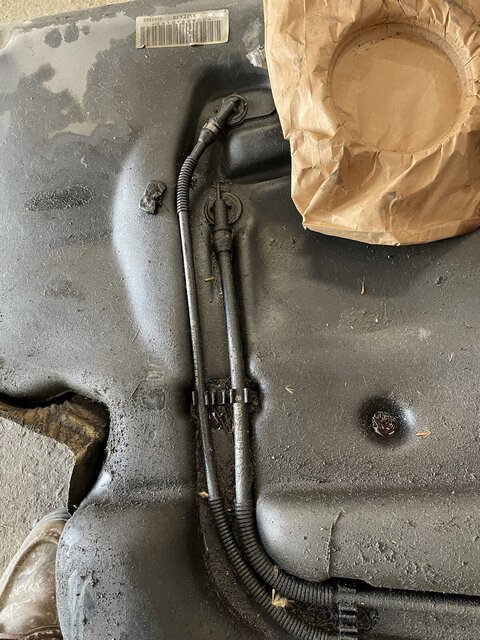

Voilà la vieille photo de mon vieux qui fuit.

Vous devez être enregistré pour pouvoir accèder à cette image


Merci de Jean Jacques


Pièces jointes

    Les pièces jointes ne sont pas visibles tant que tu n'auras pas publié un message de présentation.

jijidu30

Membres
Inscrit
2/2/20
messages
151
Marque
Audi
Modèle
A4
Date
1/1/04
Cylindrée
15
Km
200000
Type
Diesel
Code moteur
AVF
VIN
WVWZZZ1JZ3W140034 WVWZZZ1JZ3B098583
VCDS
VCDS
C’est pas important, l’essentiel c'est qu’il ait la même référence que mon vieux.

Et puis grâce à ton fichier, je comprends mieux ces histoires de goulottes et mise à l’air libre (chose dont je ne savais rien).

Jean-Jacques

Publicité

Les membres ne voient pas cette publicité.


jijidu30

Membres
Inscrit
2/2/20
messages
151
Marque
Audi
Modèle
A4
Date
1/1/04
Cylindrée
15
Km
200000
Type
Diesel
Code moteur
AVF
VIN
WVWZZZ1JZ3W140034 WVWZZZ1JZ3B098583
VCDS
VCDS

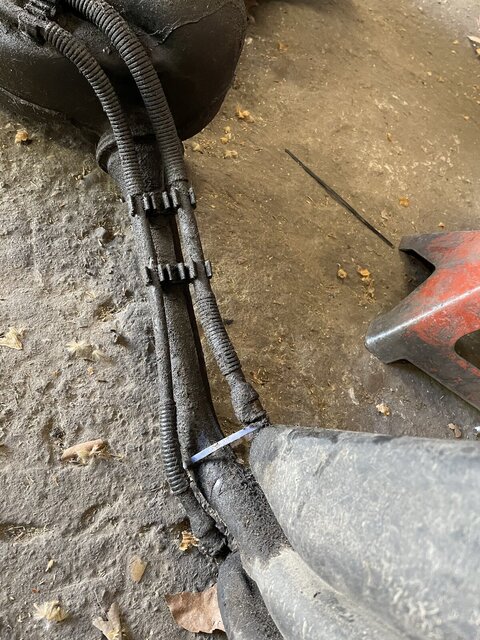

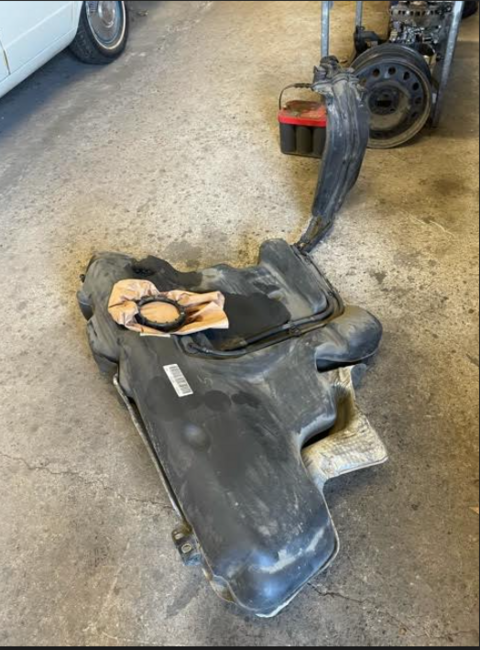

Voilà, c’est fini, en fait impossible de savoir, mais c’était gras en bas des tubes de la goulotte...

C’est le vieux, l’autre est remonté.

Il coulait que, un 1/4 de litre au plein complet !

Vous devez être enregistré pour pouvoir accèder à cette image



Jean-Jacques
