Salut,
Défaut: Dysfonctionnement différentiel sport
Résultats des derniers scans VCDS
Scan 1:
Adresse 03: Freins ABS (J104) Labels:. 8K0-907-379-V1.clb
No. pièce Log: 8K0 907 379 CK Mat: 8K0 907 379 CK
Pièce: ESP8 quattro H09 0100
Révision: -------- No. de série: --------------
Codage: 29ED4E
No. Atelier: WSC 06335 000 00000
VCID: 0407E83D8784076F82-8050

1 Code défaut trouvé:
01324 - Calculateur pour transmission 4 roues motrices (J492)
013 - Lire la mémoire de défauts - Intermittent
Capture:
Etat du défaut: 00101101
Priorité du défaut: 4
Fréquence du défaut: 2
Compteur de RAZ: 155
Kilométrage: 113176 km
Heure: 0
Date: 2020.01.10
Temps: 07:39:21

Capture:
Valeur hex: 0x00C0
Valeur hex: 0x00A2
Valeur hex: 0x000E
Valeur hex: 0x508E
Valeur hex: 0x0000


-------------------------------------------------------------------------------
Adresse 05: Autor. démarrage (J393) Labels:. 8K0-907-064-05.clb
No. pièce Log: 8K0 907 064 KH Mat: 8K0 907 064 FH
Pièce: BCM2 2.0 H11 0711
Révision: 00002001
Codage: 05A24040000000000000
No. Atelier: WSC 39538 002 1048576
VCID: 000FE42D939C1B4FA6-8054

1 Code défaut trouvé:
00956 - Clé 2
002 - Limite inférieure non atteinte
Capture:
Etat du défaut: 01100010
Priorité du défaut: 3
Fréquence du défaut: 1
Compteur de RAZ: 97
Kilométrage: 112737 km
Heure: 0
Date: 2019.12.14
Temps: 11:39:32
-------------------------------------------------------------------------------
Adresse 18: Chauff. appoint (J364) Labels:. 8R0-265-105.clb
No. pièce Log: 4H0 265 105 D Mat: 4H0 265 105 D
Pièce: Standheizung H24 0260
Révision: 66006006 No. de série: 20120705054055
Codage: 4D2401
No. Atelier: WSC 06335 000 00000
VCID: 23458BA1224AE0579B-8076

2 Codes défaut trouvés:
01410 - Appareil de chauffage surchauffé
001 - Valeur limite supérieure dépassée - Intermittent
Capture:
Etat du défaut: 00100001
Priorité du défaut: 7
Fréquence du défaut: 25
Compteur de RAZ: 118
Kilométrage: 108284 km
Heure: 0
Date: 2019.08.24
Temps: 05:50:09

Capture:
Température: 71.0°C
Température: 29.0°C
Tension: 12.00 V
Pleine charge
Décompte: 185
Température: 13.0°C
Tr/min: 0 /min
non

01410 - Appareil de chauffage surchauffé
008 - Signal Implausible
Capture:
Etat du défaut: 01101000
Priorité du défaut: 5
Fréquence du défaut: 1
Compteur de RAZ: 189
Kilométrage: 108722 km
Heure: 0
Date: 2019.09.02
Temps: 07:28:17

Capture:
Température: 53.0°C
Température: 16.0°C
Tension: 11.60 V
Pause régul.
Décompte: 200
Température: 8.0°C
Tr/min: 0 /min
non


-------------------------------------------------------------------------------
Adresse 19: Gateway CAN (J533) Labels:. 8T0-907-468.clb
No. pièce Log: 8R0 907 468 J Mat: 8R0 907 468 D
Pièce: GW-BEM 5CAN-M H11 0051
Révision: 1Z090025 No. de série: 2541Z12727000E
Codage: 80CF07FF00
No. Atelier: WSC 06335 000 00000
VCID: 46833235F138F57FDC-8012

Sous-système 1 - No. pièce Log: 8T0 915 181 Mat: 8T0 915 181
Pièce: J367-BDMHella H03 8041
No. de série: 4799457901

Sous-système 2 - No. pièce Log: 8K0 959 663 B Mat: 8K0 959 663 B
Pièce: J532_DCDCStab H05 0006
No. de série: 12199002171021200410

3 Codes défaut trouvés:
00470 - Bus de données Groupe Syst. confort en fil unique
012 - Défaut électrique dans le circuit électrique
Capture:
Etat du défaut: 01101100
Priorité du défaut: 3
Fréquence du défaut: 254
Compteur de RAZ: 115
Kilométrage: 105475 km
Heure: 0
Date: 2019.06.21
Temps: 10:18:57

Capture:
Bits: 10111
Tension: 11.80 V
Décompte: 6
Bits: 10000

02256 - Courant de repos
001 - Valeur limite supérieure dépassée - Intermittent
Capture:
Etat du défaut: 00100001
Priorité du défaut: 7
Fréquence du défaut: 8
Compteur de RAZ: 155
Kilométrage: 112412 km
Heure: 0
Date: 2019.12.07
Temps: 19:37:01

03041 - Gestion d'énergie active
000 - - - Intermittent
Capture:
Etat du défaut: 00100000
Priorité du défaut: 7
Fréquence du défaut: 11
Compteur de RAZ: 151
Kilométrage: 112412 km
Heure: 0
Date: 2019.12.07
Temps: 22:37:46

Capture:
Bits: 00000
Tension: 12.10 V
Décompte: 7
-------------------------------------------------------------------------------
Adresse 22: Transm. intégrale (J492) Labels: 8K0-907-163.clb
No. pièce Log: 8K0 907 163 B Mat: 8K0 907 163 A
Pièce: 4 Wheel Drive H13 0100
No. de série: 003107120001044
Jeu de données ASAM: EV_AllWheelDiffeQSPCAN 003019
ROD: EV_AllWheelDiffeQSPCAN.rod
VCID: 2F6D7791768254370F-807A

1 Code défaut trouvé:
0280 - Transm press.-temp. huile
C1004 FF [136] - press. huile non plausible vers transm press.-temp. huile 2
Témoin allumé - Intermittent - Confirmé - Testé depuis RàZ mémoire
Capture:
Etat du défaut: 00000001
Priorité du défaut: 2
Fréquence du défaut: 1
Compteur de RAZ: 113
Kilométrage: 113176 km
Date: 2020.01.10
Temps: 07:39:21
-------------------------------------------------------------------------------
Scan 2:
Adresse 03: Freins ABS (J104) Labels:. 8K0-907-379-V1.clb
No. pièce Log: 8K0 907 379 CK Mat: 8K0 907 379 CK
Pièce: ESP8 quattro H09 0100
Révision: -------- No. de série: --------------
Codage: 29ED4E
No. Atelier: WSC 06335 000 00000
VCID: 0407E83D8784076F82-8050

1 Code défaut trouvé:
01324 - Calculateur pour transmission 4 roues motrices (J492)
013 - Lire la mémoire de défauts
Capture:
Etat du défaut: 01101101
Priorité du défaut: 4
Fréquence du défaut: 14
Compteur de RAZ: 125
Kilométrage: 113176 km
Heure: 0
Date: 2020.01.10
Temps: 07:39:21

Capture:
Valeur hex: 0x00C0
Valeur hex: 0x00A2
Valeur hex: 0x000E
Valeur hex: 0x508E
Valeur hex: 0x0000


-------------------------------------------------------------------------------
Adresse 05: Autor. démarrage (J393) Labels:. 8K0-907-064-05.clb
No. pièce Log: 8K0 907 064 KH Mat: 8K0 907 064 FH
Pièce: BCM2 2.0 H11 0711
Révision: 00002001
Codage: 05A24040000000000000
No. Atelier: WSC 39538 002 1048576
VCID: 000FE42D939C1B4FA6-8054

1 Code défaut trouvé:
00956 - Clé 2
002 - Limite inférieure non atteinte
Capture:
Etat du défaut: 01100010
Priorité du défaut: 3
Fréquence du défaut: 1
Compteur de RAZ: 97
Kilométrage: 112737 km
Heure: 0
Date: 2019.12.14
Temps: 11:39:32
-------------------------------------------------------------------------------
Adresse 18: Chauff. appoint (J364) Labels:. 8R0-265-105.clb
No. pièce Log: 4H0 265 105 D Mat: 4H0 265 105 D
Pièce: Standheizung H24 0260
Révision: 66006006 No. de série: 20120705054055
Codage: 4D2401
No. Atelier: WSC 06335 000 00000
VCID: 23458BA1224AE0579B-8076

1 Code défaut trouvé:
01410 - Appareil de chauffage surchauffé
008 - Signal Implausible
Capture:
Etat du défaut: 01101000
Priorité du défaut: 5
Fréquence du défaut: 1
Compteur de RAZ: 189
Kilométrage: 108722 km
Heure: 0
Date: 2019.09.02
Temps: 07:28:17

Capture:
Température: 53.0°C
Température: 16.0°C
Tension: 11.60 V
Pause régul.
Décompte: 200
Température: 8.0°C
Tr/min: 0 /min
non


-------------------------------------------------------------------------------
Adresse 19: Gateway CAN (J533) Labels:. 8T0-907-468.clb
No. pièce Log: 8R0 907 468 J Mat: 8R0 907 468 D
Pièce: GW-BEM 5CAN-M H11 0051
Révision: 1Z090025 No. de série: 2541Z12727000E
Codage: 80CF07FF00
No. Atelier: WSC 06335 000 00000
VCID: 46833235F138F57FDC-8012

Sous-système 1 - No. pièce Log: 8T0 915 181 Mat: 8T0 915 181
Pièce: J367-BDMHella H03 8041
No. de série: 4799457901

Sous-système 2 - No. pièce Log: 8K0 959 663 B Mat: 8K0 959 663 B
Pièce: J532_DCDCStab H05 0006
No. de série: 12199002171021200410

3 Codes défaut trouvés:
00470 - Bus de données Groupe Syst. confort en fil unique
012 - Défaut électrique dans le circuit électrique
Capture:
Etat du défaut: 01101100
Priorité du défaut: 3
Fréquence du défaut: 254
Compteur de RAZ: 125
Kilométrage: 105475 km
Heure: 0
Date: 2019.06.21
Temps: 10:18:57

Capture:
Bits: 10111
Tension: 11.80 V
Décompte: 6
Bits: 10000

02256 - Courant de repos
001 - Valeur limite supérieure dépassée - Intermittent
Capture:
Etat du défaut: 00100001
Priorité du défaut: 7
Fréquence du défaut: 10
Compteur de RAZ: 163
Kilométrage: 112412 km
Heure: 0
Date: 2019.12.07
Temps: 19:37:01

03041 - Gestion d'énergie active
000 - - - Intermittent
Capture:
Etat du défaut: 00100000
Priorité du défaut: 7
Fréquence du défaut: 14
Compteur de RAZ: 163
Kilométrage: 112412 km
Heure: 0
Date: 2019.12.07
Temps: 22:37:46

Capture:
Bits: 00000
Tension: 12.10 V
Décompte: 7
-------------------------------------------------------------------------------
Adresse 22: Transm. intégrale (J492) Labels: 8K0-907-163.clb
No. pièce Log: 8K0 907 163 B Mat: 8K0 907 163 A
Pièce: 4 Wheel Drive H13 0100
No. de série: 003107120001044
Jeu de données ASAM: EV_AllWheelDiffeQSPCAN 003019
ROD: EV_AllWheelDiffeQSPCAN.rod
VCID: 2F6D7791768254370F-807A

1 Code défaut trouvé:
0263 - Transmetteur de pression et de température d'huile 2
C1005 01 [137] - Défaut électrique
Témoin allumé - Confirmé - Testé depuis RàZ mémoire
Capture:
Etat du défaut: 00000001
Priorité du défaut: 2
Fréquence du défaut: 1
Compteur de RAZ: 125
Kilométrage: 113307 km
Date: 2020.01.16
Temps: 15:30:20
-------------------------------------------------------------------------------
Et scan 3:
03-Freins ABS -- Etat: Défaut 0010
05-Autor. démarrage -- Etat: Défaut 0010
18-Chauff. appoint -- Etat: Défaut 0010
19-Gateway CAN -- Etat: Défaut 0010
22-Transm. intégrale -- Etat: Défaut 0010
-------------------------------------------------------------------------------
Adresse 03: Freins ABS (J104) Labels:. 8K0-907-379-V1.clb
No. pièce Log: 8K0 907 379 CK Mat: 8K0 907 379 CK
Pièce: ESP8 quattro H09 0100
Révision: -------- No. de série: --------------
Codage: 29ED4E
No. Atelier: WSC 06335 000 00000
VCID: 0407E83D8784076F82-8050

1 Code défaut trouvé:
01324 - Calculateur pour transmission 4 roues motrices (J492)
013 - Lire la mémoire de défauts
Capture:
Etat du défaut: 01101101
Priorité du défaut: 4
Fréquence du défaut: 14
Compteur de RAZ: 125
Kilométrage: 113176 km
Heure: 0
Date: 2020.01.10
Temps: 07:39:21

Capture:
Valeur hex: 0x00C0
Valeur hex: 0x00A2
Valeur hex: 0x000E
Valeur hex: 0x508E
Valeur hex: 0x0000
-------------------------------------------------------------------------------
Adresse 05: Autor. démarrage (J393) Labels:. 8K0-907-064-05.clb
No. pièce Log: 8K0 907 064 KH Mat: 8K0 907 064 FH
Pièce: BCM2 2.0 H11 0711
Révision: 00002001
Codage: 05A24040000000000000
No. Atelier: WSC 39538 002 1048576
VCID: 000FE42D939C1B4FA6-8054

1 Code défaut trouvé:
00956 - Clé 2
002 - Limite inférieure non atteinte
Capture:
Etat du défaut: 01100010
Priorité du défaut: 3
Fréquence du défaut: 1
Compteur de RAZ: 97
Kilométrage: 112737 km
Heure: 0
Date: 2019.12.14
Temps: 11:39:32
-------------------------------------------------------------------------------
Adresse 18: Chauff. appoint (J364) Labels:. 8R0-265-105.clb
No. pièce Log: 4H0 265 105 D Mat: 4H0 265 105 D
Pièce: Standheizung H24 0260
Révision: 66006006 No. de série: 20120705054055
Codage: 4D2401
No. Atelier: WSC 06335 000 00000
VCID: 23458BA1224AE0579B-8076

1 Code défaut trouvé:
01410 - Appareil de chauffage surchauffé
008 - Signal Implausible
Capture:
Etat du défaut: 01101000
Priorité du défaut: 5
Fréquence du défaut: 1
Compteur de RAZ: 189
Kilométrage: 108722 km
Heure: 0
Date: 2019.09.02
Temps: 07:28:17

Capture:
Température: 53.0°C
Température: 16.0°C
Tension: 11.60 V
Pause régul.
Décompte: 200
Température: 8.0°C
Tr/min: 0 /min
non
-------------------------------------------------------------------------------
Adresse 19: Gateway CAN (J533) Labels:. 8T0-907-468.clb
No. pièce Log: 8R0 907 468 J Mat: 8R0 907 468 D
Pièce: GW-BEM 5CAN-M H11 0051
Révision: 1Z090025 No. de série: 2541Z12727000E
Codage: 80CF07FF00
No. Atelier: WSC 06335 000 00000
VCID: 46833235F138F57FDC-8012

Sous-système 1 - No. pièce Log: 8T0 915 181 Mat: 8T0 915 181
Pièce: J367-BDMHella H03 8041
No. de série: 4799457901

Sous-système 2 - No. pièce Log: 8K0 959 663 B Mat: 8K0 959 663 B
Pièce: J532_DCDCStab H05 0006
No. de série: 12199002171021200410

1 Code défaut trouvé:
00470 - Bus de données Groupe Syst. confort en fil unique
012 - Défaut électrique dans le circuit électrique
Capture:
Etat du défaut: 01101100
Priorité du défaut: 3
Fréquence du défaut: 1
Compteur de RAZ: 125
Kilométrage: 113307 km
Heure: 0
Date: 2020.01.16
Temps: 15:42:08

Capture:
Bits: 10111
Tension: 11.70 V
Décompte: 6
Bits: 10000
-------------------------------------------------------------------------------
Adresse 22: Transm. intégrale (J492) Labels: 8K0-907-163.clb
No. pièce Log: 8K0 907 163 B Mat: 8K0 907 163 A
Pièce: 4 Wheel Drive H13 0100
No. de série: 003107120001044
Jeu de données ASAM: EV_AllWheelDiffeQSPCAN 003019
ROD: EV_AllWheelDiffeQSPCAN.rod
VCID: 2F6D7791768254370F-807A

1 Code défaut trouvé:
0263 - Transmetteur de pression et de température d'huile 2
C1005 01 [137] - Défaut électrique
Témoin allumé - Confirmé - Testé depuis RàZ mémoire
Capture:
Etat du défaut: 00000001
Priorité du défaut: 2
Fréquence du défaut: 1
Compteur de RAZ: 125
Kilométrage: 113307 km
Date: 2020.01.16
Temps: 15:43:42

Et un second scan du scan 3 après un effacement des défaut je crois
-------------------------------------------------------------------------------
Adresse 22: Transm. intégrale (J492) Labels: 8K0-907-163.clb
No. pièce Log: 8K0 907 163 B Mat: 8K0 907 163 A
Pièce: 4 Wheel Drive H13 0100
No. de série: 003107120001044
Jeu de données ASAM: EV_AllWheelDiffeQSPCAN 003019
ROD: EV_AllWheelDiffeQSPCAN.rod
VCID: 2F6D7791768254370F-807A

2 Codes défaut trouvés:
0263 - Transmetteur de pression et de température d'huile 2
C1005 01 [137] - Défaut électrique
Témoin allumé - Confirmé - Testé depuis RàZ mémoire
Capture:
Etat du défaut: 00000001
Priorité du défaut: 2
Fréquence du défaut: 2
Compteur de RAZ: 125
Kilométrage: 113307 km
Date: 2020.01.16
Temps: 15:43:42

0030 - Transmetteur de pression et de température d'huile 2
C1005 01 [136] - Défaut électrique
Témoin allumé - Intermittent - Confirmé - Testé depuis RàZ mémoire
Capture:
Etat du défaut: 00000001
Priorité du défaut: 2
Fréquence du défaut: 1
Compteur de RAZ: 125
Kilométrage: 113307 km
Date: 2020.01.16
Temps: 15:50:26

Adresse 03: Freins ABS (J104) Labels:. 8K0-907-379-V1.clb
No. pièce Log: 8K0 907 379 CK Mat: 8K0 907 379 CK
Pièce: ESP8 quattro H09 0100
Révision: -------- No. de série: --------------
Codage: 29ED4E
No. Atelier: WSC 06335 000 00000
VCID: 0407E83D8784076F82-8050

1 Code défaut trouvé:
01324 - Calculateur pour transmission 4 roues motrices (J492)
013 - Lire la mémoire de défauts
Capture:
Etat du défaut: 01101101
Priorité du défaut: 4
Fréquence du défaut: 15
Compteur de RAZ: 126
Kilométrage: 113176 km
Heure: 0
Date: 2020.01.10
Temps: 07:39:21

Capture:
Valeur hex: 0x00C0
Valeur hex: 0x00A2
Valeur hex: 0x000E
Valeur hex: 0x508E
Valeur hex: 0x0000
Du coup je suis perdu et ne sais plus ce que je dois chercher:cry::cry::cry:
Merci pour votre aide

Dernière édition:

Publicité

Salut,
Voila j'ai mis la voiture sur le pont hier, résultat des mesures:
Test de la continuité des 4 fils de la fiche et le calculateur J492==>OK pour les 4😀
Résistance du transmetteur 2 G640, voici les valeurs:
-Entre la borne 1 T° et la 2 négatif: démarre a 1.9 et monte jusque 2.02 environ
-Entre la borne 1 T° et la 3 positif: 69 fixe
-Entre la borne 1 T° et la 4 pression: 289 fixe

J'en ai profité pour contrôlé le transmetteur 1 G437 pour comparer puisque c'est les 2 même, et que dans le SSP476 c'est expliqué qu'ils sont doublés par sécurité.
Résistance transmetteur 1 G437, voici les valeurs:
-Entre la borne 1 T° et la 2 négatif: 2.164 fixe
-Entre la borne 1 T° et la 3 positif: 57.48 fixe
-Entre la borne 1 T° et la 4 pression: 3.289 fixe

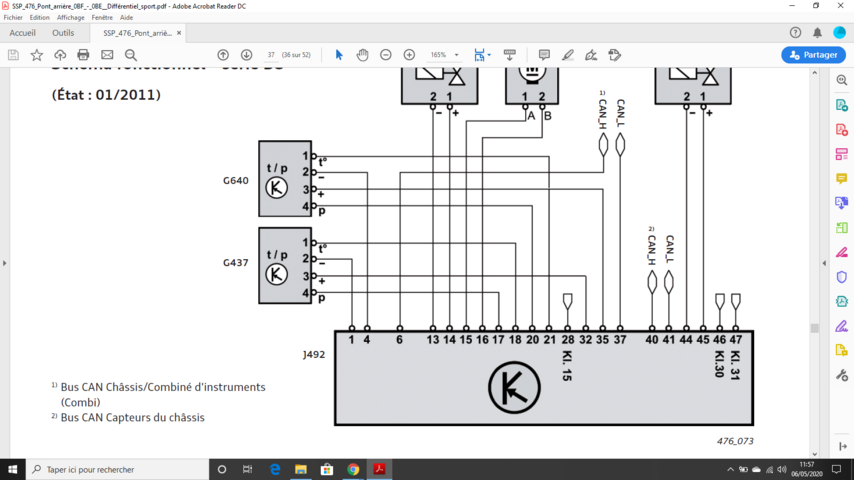

je remets le schéma pour être clair et précis:
Vous devez être enregistré pour pouvoir accèder à cette image


Qu'en pensez-vous? si je ne suis pas suffisamment précis, dites le moi.
Et est ce bien ces valeurs que je devais mesurer?
Je le répète l'électricité et moi on est pas très copain:(:(

Pour moi, je ne comprends pas tes mesures (mais je peux me tromper).

- Je pense qu'entre les pins 2 (-) et 3 (+) des 2 capteurs G640 & G437, il y a une tension fixe (la valeur exacte je sais pas), c'est l'alimentation des capteurs.
- Je pense que c'est entre les pins 1 (t°) et 4 (p), lorsque le capteur est alimenté, qu'on mesure une variation de tension ou un signal sinusoïdal.
- Je pense également que l'alimentation des capteurs est permanente dès que le moteur est en route (cette partie j'en suis pas sûr).

Voici les couleurs des câbles sur les capteurs (voir pièce jointe...).


Pièces jointes

  • Audi S4 Avant Quattro - Schéma électrique - Couple réducteur arrière - différentiel sport, à p...pdf
    529.1 KB · Affichages: 3
Salut,
Merci Bigbob ;)
Toutes les mesures ont étés faites sans alimentation, puisque obligé d"enlever la fiche pour accéder au bornes du transmetteur, mais ça tu t'en doutais.
Donc j'aurais dû mesurer entre 2(-) et 3(+) et entre 1(T°) et 4(P), c(est ça?

Donc j'aurais dû mesurer entre 2(-) et 3(+) et entre 1(T°) et 4(P), c(est ça?

Oui.

Il te faut utiliser des pointes de touches de type aiguilles :

Vous devez être enregistré pour pouvoir accèder à cette image


Publicité

Les membres ne voient pas cette publicité.

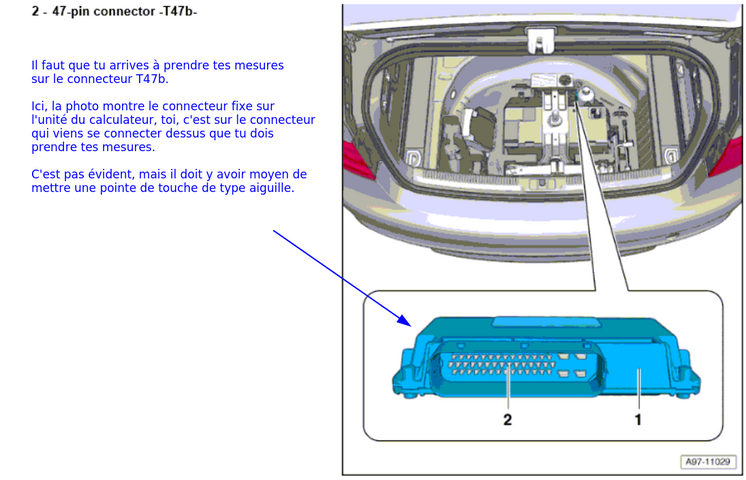

Voici le coté connecteur enfichable :

Vous devez être enregistré pour pouvoir accèder à cette image


À priori, si tu enlèves le capot tu dois pouvoir faire tes mesures avec les pointes de touches type aiguilles...

Dernière édition:
OK Bigbob, mais pour débrancher la fiche du calculateur, pas de contact mis sur la voiture, on est bien d'accord?
Toucher les pins dans la fiche , c'est faisable, on l'a fait hier pour la continuité.
Après avoir débranché la fiche T47B du J492, alors je teste entre la fiche 4(-) et 35(+) et entre la fiche 20(P) et 21(T°) et je te donne les valeurs.
Je peux aussi comparer avec le G437 aussi donc entre la fiche 1(-) et 32(+) et entre la fiche 17(P) et 18(T°) et je te donne les valeurs aussi.

OK Bigbob, mais pour débrancher la fiche du calculateur, pas de contact mis sur la voiture, on est bien d'accord?
Toucher les pins dans la fiche , c'est faisable, on l'a fait hier pour la continuité.
Après avoir débranché la fiche T47B du J492, alors je teste entre la fiche 4(-) et 35(+) et entre la fiche 20(P) et 21(T°) et je te donne les valeurs.
Je peux aussi comparer avec le G437 aussi donc entre la fiche 1(-) et 32(+) et entre la fiche 17(P) et 18(T°) et je te donne les valeurs aussi.

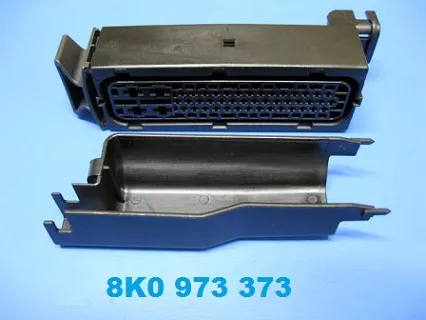

Il te faut retirer le capot du connecteur « 8K0 973 373 ».
Une fois le capot retiré, tu remets le connecteur en place sur le calculateur.
Ainsi, tu peux procéder aux mesures avec moteur en marche, à l'aide de pointes de touches aiguilles.

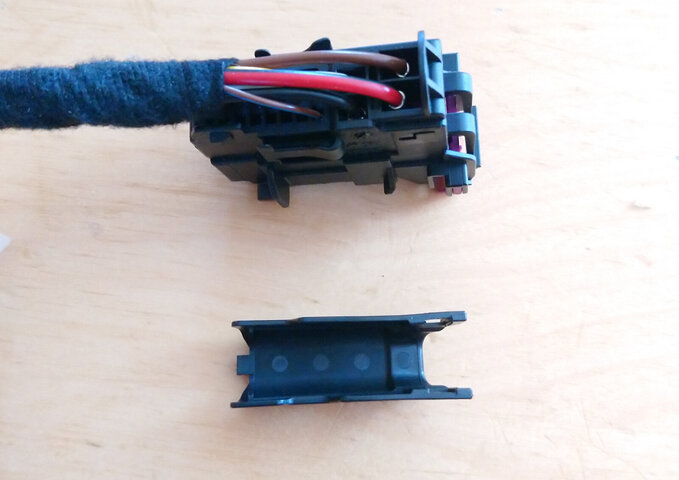

Voici un exemple sur un connecteur que j'ai en ma possession, j'enlève le capot :

Vous devez être enregistré pour pouvoir accèder à cette image

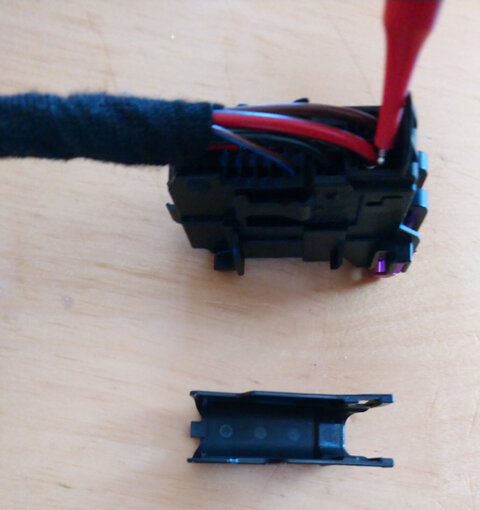

Et je peux prendre des mesures... Bien sûr, tu auras rebranché le connecteur sur le calculateur avant de faire les mesures :


Il te faut retirer le capot du connecteur « 8K0 973 373 ».
Une fois le capot retiré, tu remets le connecteur en place sur le calculateur.
Ainsi, tu peux procéder aux mesures avec moteur en marche, à l'aide de pointes de touches aiguilles.

Voici un exemple sur un connecteur que j'ai en ma possession, j'enlève le capot :

Vous devez être enregistré pour pouvoir accèder à cette image


Et je peux prendre des mesures... Bien sûr, tu auras rebranché le connecteur sur le calculateur avant de faire les mesures :

Ok compris mais là du coup il faut que je retourne sur un pont, du coup ce ne sera pas aujourd'hui.
Dés que je pourrais alors :(
Merci pour ton aide Bigbob

Ok compris mais là du coup il faut que je retourne sur un pont, du coup ce ne sera pas aujourd'hui.
Dés que je pourrais alors :(
Merci pour ton aide Bigbob

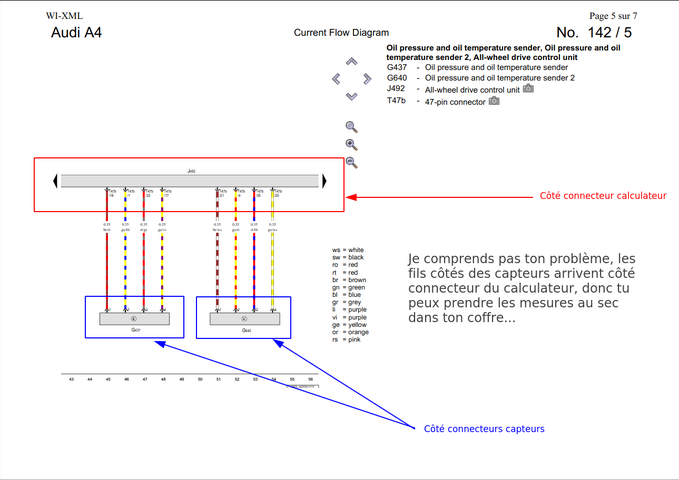

Pourquoi te faut-il un pont ?

Le calculateur n'est pas dans le coffre ???

Pourquoi te faut-il un pont ?

Le calculateur n'est pas dans le coffre ???
Si mais la fiche sur le transmetteur est sur le différentiel sous la voiture.
Par contre je vais regarder mais de visu hier sur la fiche du calculateur, quand tu enlève le capot arrière de la fiche, tu vois bien les fils et leurs couleurs, mais dans le logement ou passe chaque fil, il y a de la colle pour empêcher que les connectiques ne bougent. Donc a mon avis pas possible de faire les mesures par là. je regarde cet après-midi, et ferait des photos ;)

Oui j'avais compris pour les fils dans le coffre côté connecteurs J492(y)

Par contre je vais regarder mais de visu hier sur la fiche du calculateur, quand tu enlève le capot arrière de la fiche, tu vois bien les fils et leurs couleurs, mais dans le logement ou passe chaque fil, il y a de la colle pour empêcher que les connectiques ne bougent. Donc a mon avis pas possible de faire les mesures par là. je regarde cet après-midi, et ferait des photos ;)

Je regarde ça dans 1h max

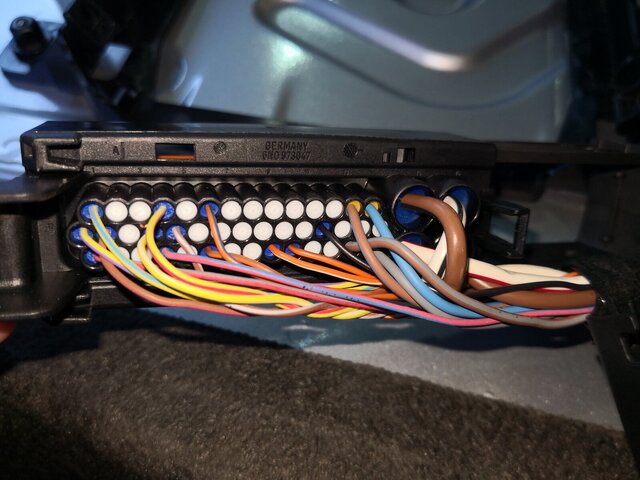

Voilà Bigbob, photo prise, donc ça donne ça vue arrière de la fiche T47B
Vous devez être enregistré pour pouvoir accèder à cette image


Résine coulée dans les orifices de passage des câbles :( :(

Dernière édition:
Use the force Luke !!!

« »

Vous devez être enregistré pour pouvoir accèder à cette image

Use the force Luke !!!

« »

Vous devez être enregistré pour pouvoir accèder à cette image
OK Obi One Bigbobi 😁 😁 😁
C'est sûr qu'avec ça plus rien ne me résiste;), par contre je vais voir si je ne trouve pas ailleurs que sur Ali...., pour raccourcir le délai;)

OK Obi One Bigbobi 😁 😁 😁
C'est sûr qu'avec ça plus rien ne me résiste;), par contre je vais voir si je ne trouve pas ailleurs que sur Ali...., pour raccourcir le délai;)
Bonjour Maverick16v
Je suis nouveau sur le forum et je viens de lire ce sujet mais j'aimerais savoir comment tu as résolu ton problème.
merci

Publicité

Les membres ne voient pas cette publicité.


Membres en train de lire

Publicité

Publicité

Les membres ne voient pas cette publicité.
Retour
Haut Bas
