Bonjour à tous,
je pensais avoir un capteur d'usure sur mes plaquettes mais ce n'est pas le cas.

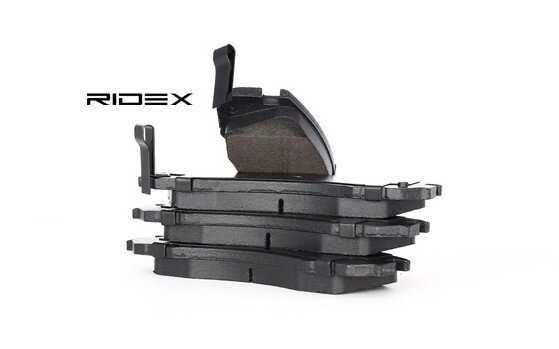

Par contre, lorsque je regarde les sites de pièces détachées, les plaquettes correspondantes à mon véhicule sont vendues avec un capteur d'usure. D'où ma question, est-ce qu'il est possible de les adapter à mon véhicule ? Et éventuellement avoir la fonction de détection de l'usure des plaquettes au tableau de bord ?

Aussi, quelle est la marque des plaquettes d'origine dans le groupe VW ?
A titre d'information, quelle est l'épaisseur des plaquettes lorsque le voyant s'allume ?

Merci d'avance pour vos retours !


Diabolo

Réputé
Membre VIP
Inscrit
9/12/19
messages
682
Marque
VW
Modèle
Passat
Date
10/12/03
Cylindrée
1.9
Km
376000
Type
Diesel
Code moteur
AWX
Code boite
FHN
VIN
WVWZZZ3BZ3E366062
VCDS
Non
Bonjour,
Les constructeurs sont de plus en plus radins sur l'équipement de sécurité.
Malheureusement, ajouter cette fonction à l'ODB est très compliqué.
La détection s'active lorsqu'il reste 1mm de garniture, donc vraiment sur la fin de vie.
VW pioche ses garnitures chez plusieurs fabricants, ce qui est vendu est donc très aléatoire.

Méfiance avec les SEAT: plusieurs montages d'étriers peuvent exister pour un même type de véhicule.
Je te conseille donc de déposer une des plaquettes et de vérifier la forme du support avec la référence commandée.
Même chez SEAT ils ne s'y retrouvent pas...


Publicité

lionelcorbie80

Modérateur
Membre du Staff
Inscrit
30/11/19
messages
3 256
Localisation
Corbie -80-
Marque
Audi
Modèle
A4
Date
12/10/12
Cylindrée
2
Km
135000
Type
Diesel
Code moteur
CJCB
Code boite
NSX
VIN
WAUZZZ8K9DA080709
VCDS
VCDS
Salut, si tes plaquettes sont les mêmes avec le fil de signal d'usure en plus, tu peux le couper sans soucis, ensuite pour la détection plusieurs façon, boucle dans le matériaux de freinage qui se coupe quand l'usure du matériau est arrivé en limite, contact avec le disque pour fermer le circuit, donc pas si simple de rajouter cette fameuse détection, je te conseille à la commande de vérifier ton code primaire, présent sur l'étiquette d'identification de ton véhicule, mais même avec celà, des fois rien ne vaut le visuel, comme l'indique Diabolo.


Yves7142

Membres
Inscrit
27/2/20
messages
40
Marque
Seat
Modèle
Leon
Date
1/8/14
Cylindrée
1.2
Km
140000
Type
Essence
Code moteur
CJZA
VCDS
Non
Bonjour,
Les constructeurs sont de plus en plus radins sur l'équipement de sécurité.
Malheureusement, ajouter cette fonction à l'ODB est très compliqué.
La détection s'active lorsqu'il reste 1mm de garniture, donc vraiment sur la fin de vie.
VW pioche ses garnitures chez plusieurs fabricants, ce qui est vendu est donc très aléatoire.

Méfiance avec les SEAT: plusieurs montages d'étriers peuvent exister pour un même type de véhicule.
Je te conseille donc de déposer une des plaquettes et de vérifier la forme du support avec la référence commandée.
Même chez SEAT ils ne s'y retrouvent pas...
Merci Diabolo pour cette réponse très complète. Donc, si je comprends bien, je suis obligé de démonter un côté pour retrouver la référence des plaquettes.

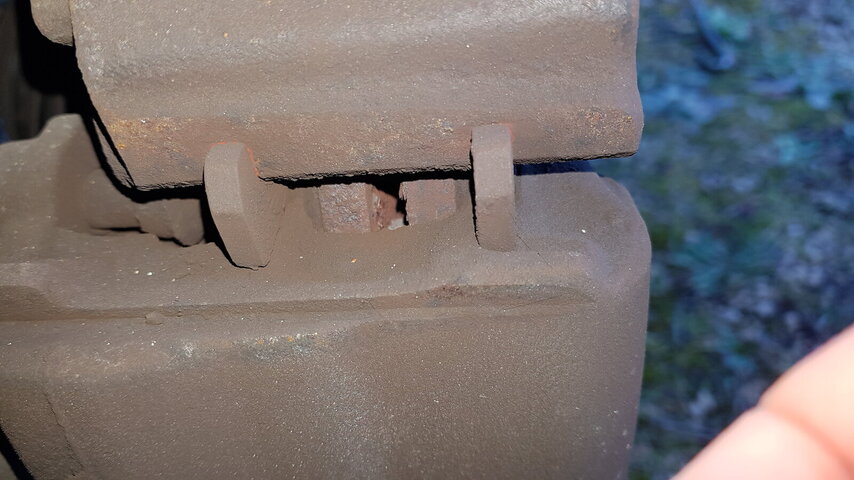

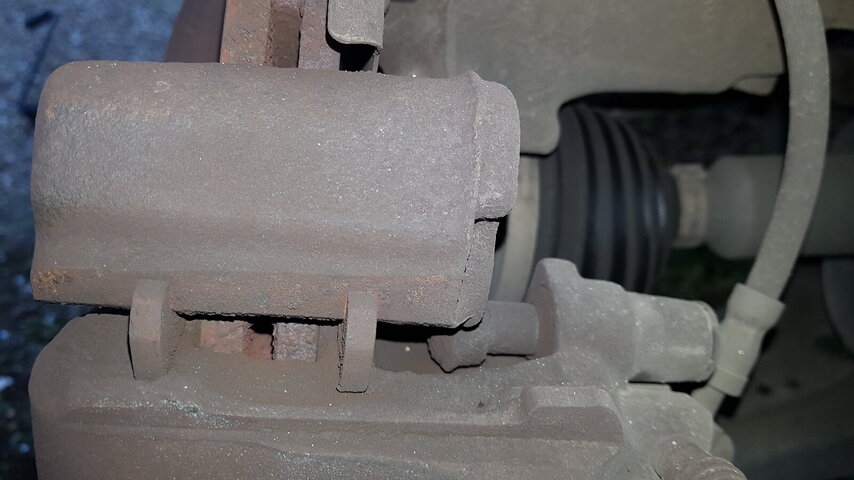

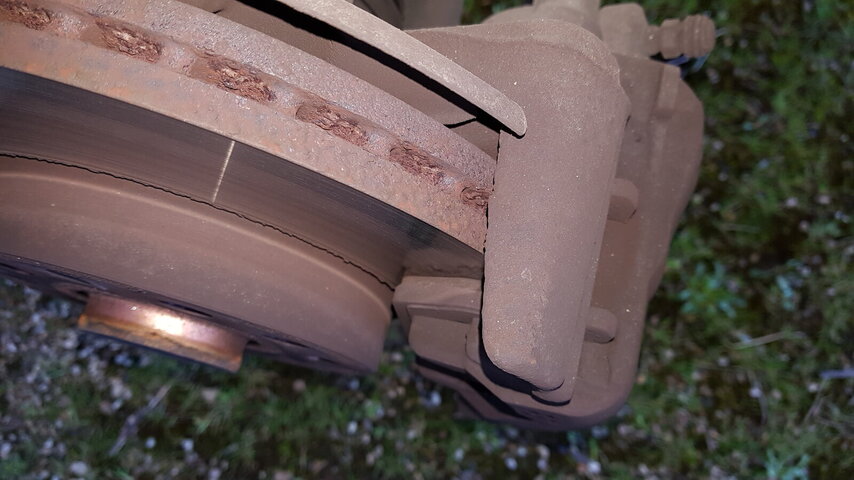

Je suis surpris aussi : la cote mini est de 1mm ? Mes plaquettes sont encore bonnes (voir photos ci-jointes), idem pour les disques ? Pourtant la voiture a 140 000kms !
Vous devez être enregistré pour pouvoir accèder à cette image


lionelcorbie80

Modérateur
Membre du Staff
Inscrit
30/11/19
messages
3 256
Localisation
Corbie -80-
Marque
Audi
Modèle
A4
Date
12/10/12
Cylindrée
2
Km
135000
Type
Diesel
Code moteur
CJCB
Code boite
NSX
VIN
WAUZZZ8K9DA080709
VCDS
VCDS
Sur ton étrier tu as la marque de ton système de freinage !!!!


Yves7142

Membres
Inscrit
27/2/20
messages
40
Marque
Seat
Modèle
Leon
Date
1/8/14
Cylindrée
1.2
Km
140000
Type
Essence
Code moteur
CJZA
VCDS
Non
Sur ton étrier tu as la marque de ton système de freinage !!!!
Merci Lionel pour la réponse.
Effectivement, il y a quelque chose d'écrit sur l'étrier : cette information est nécessaire pour le choix des plaquettes ?
A priori, je peux encore faire combien de kms avec ces plaquettes ?
Je dois aussi changer les disques en même temps que les plaquettes ?


mikadoo57

Membres
Inscrit
30/11/19
messages
226
Localisation
Thionville
Marque
VW
Modèle
TROC
Date
29/8/19
Cylindrée
1.5
Km
26000
Type
Essence
Code moteur
xxxx
Code boite
yyy
VIN
WVGZZZA1ZKV510942
VCDS
Non
Perso, je ne tarderai pas pour changer les plaquettes au risque de perdre de l'efficacité au freinage. Tirer encore quelques milliers de km n'en vaut pas la chandelle.
Pour les disques, il faut mesurer leur épaisseur et savoir à combien de la limite d'usure ils sont. D'après les photos, ils ne semblent pas très usés.
Le profil des plaquettes est lié à la marque des étriers, donc c'est indispensable de la connaitre (Bendix, Lucas, ATE, etc.).


charlydiag

Modérateur
Membre du Staff
Inscrit
2/12/19
messages
1 788
Marque
VW
Modèle
Golf
Date
2/1/13
Cylindrée
2
Km
75000
Type
Essence
Code moteur
CJXG
Code boite
JB
VIN
WVWZZZ1ZKJB007007
VCDS
VCDS
La détection s'active lorsqu'il reste 1mm de garniture, donc vraiment sur la fin de vie.

salut ,

Plutôt 3 à 4mm en général ,car l'usure des 4 plaquettes n'est pas toujours régulières

@+


Diabolo

Réputé
Membre VIP
Inscrit
9/12/19
messages
682
Marque
VW
Modèle
Passat
Date
10/12/03
Cylindrée
1.9
Km
376000
Type
Diesel
Code moteur
AWX
Code boite
FHN
VIN
WVWZZZ3BZ3E366062
VCDS
Non
Bonjour,

Tes disques semblent en bon état.
En général, ils sont à remplacer après 2 jeu de plaquettes, les tiennes sont à remplacer prochainement.

L'usure de tes garnitures dépend de ton style de conduite et du type de trajets. Effectivement, si tu as fait 140Mkm avec ces plaquettes, c'est que tu as une conduite très cool!

Tes étriers semblent être des Continental Teves (ATE), mais je te conseille tout de même de vérifier si le modèle proposé est le bon.
A priori, tu n'auras pas besoin de déposer une des garnitures, on voit très bien la forme sur l'extérieur, une fois la roue déposée.


Yves7142

Membres
Inscrit
27/2/20
messages
40
Marque
Seat
Modèle
Leon
Date
1/8/14
Cylindrée
1.2
Km
140000
Type
Essence
Code moteur
CJZA
VCDS
Non
Tes disques semblent en bon état.
En général, ils sont à remplacer après 2 jeu de plaquettes, les tiennes sont à remplacer prochainement.

L'usure de tes garnitures dépend de ton style de conduite et du type de trajets. Effectivement, si tu as fait 140Mkm avec ces plaquettes, c'est que tu as une conduite très cool!
Bonjour Diabolo,
Je fais pas mal d'autoroute. Cela explique sans doute la faible usure des plaquettes.
Quand tu dis prochainement, cela correspond à combien de kms ?


MacGUYvert

Membres
Inscrit
6/12/19
messages
682
Localisation
S&Marne et Alsace
Marque
Audi
Modèle
100
Date
4/12/19
Cylindrée
2.8
Km
409999
Type
Essence
Code moteur
AAH
Code boite
12345
Code pont
12345
VIN
WAUZZZ4AZPN069919
VCDS
VCDS
70 000km pourquoi???

Parce que la plaquette d’origine a une épaisseur de 12 m/m et comme il reste 4. m/m tu as donc usé 8 m/m en 140 000km Mais comme je suis un très grand ingénieur , j’ai décidé d’appliqué une règle de trois ( apprise à l’école primaire ))
J’ai donc divisé 140 000 par 8 et multiplié par 4 , ce qui donne 70 000 km restant ...

Dans le futur n’hesite Pas à faire appel à un ingénieur !!!!


Diabolo

Réputé
Membre VIP
Inscrit
9/12/19
messages
682
Marque
VW
Modèle
Passat
Date
10/12/03
Cylindrée
1.9
Km
376000
Type
Diesel
Code moteur
AWX
Code boite
FHN
VIN
WVWZZZ3BZ3E366062
VCDS
Non

dsts

Membres
Inscrit
1/12/19
messages
803
Marque
Porsche
Modèle
Boxster
Date
31/1/17
Cylindrée
2.5
Km
87200
Type
Essence
Code moteur
9620
VIN
WP0CA298ZXS604858
VCDS
Non
Bonjour à tous,
je pensais avoir un capteur d'usure sur mes plaquettes mais ce n'est pas le cas.
Par contre, lorsque je regarde les sites de pièces détachées, les plaquettes correspondantes à mon véhicule sont vendues avec un capteur d'usure. D'où ma question, est-ce qu'il est possible de les adapter à mon véhicule ? Et éventuellement avoir la fonction de détection de l'usure des plaquettes au tableau de bord ?

Aussi, quelle est la marque des plaquettes d'origine dans le groupe VW ?
A titre d'information, quelle est l'épaisseur des plaquettes lorsque le voyant s'allume ?

Merci d'avance pour vos retours !

Bonjour,

pour vérifier si l'épaisseur de tes disques est encore "bonne" (d'après la photo, ils sont encore excellents), cliquez >>>ICI<<<)

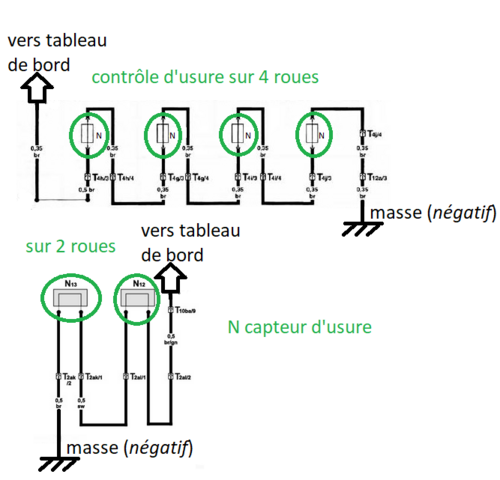

En général chez VAG, le contrôle d'usure des plaquettes se fait par un circuit fermé.
Une masse est prise à l'intérieur de l'habitacle au bas du pilier A (près du pied gauche du conducteur). Cette masse passe par chaque capteur d'usure (qui sont en série) et arrive au tableau de bord. Si une plaquette est usée, le capteur (qui n'est qu'un simple fil isolé noyé dans la garniture/matériel de friction de plaquette) lui-aussi est usé donc coupé, le circuit est ouvert et la masse n'est plus transmise au tableau de bord et le voyant s'allume.
Également si un fil est coupé ou s'il y a un mauvais contact dans un connecteur, le circuit est ouvert, la masse n'est plus transmise au tableau de bord et le voyant s'allume.
(Schémas et bricolage trouvés sur internet).

Vous devez être enregistré pour pouvoir accèder à cette image

Je ne sais pas pour quelle voiture, mais généralement les tableaux de bord possèdent le voyant (sans l'ampoule) même sur un modèle dépourvu de cette option. En donnant les références de ta voiture, un forumiste qui possède elsawin pourrait t'indiquer à quel endroit tu dois brancher le fil de contrôle au tableau de bord.

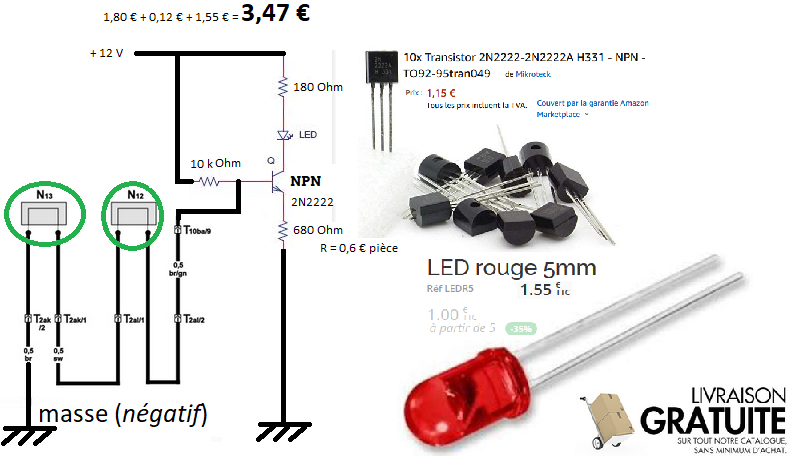

Tu peux égaler bricoler un voyant LED indépendant pour quelques euros:


(Pas bricoleur en électricité, pense aux clubs de bricolage, aux écoles techniques qui réalisent aussi des petits montages comme exercices pratiques; tu leur donnes une dringuelle - du flamand drink = boisson et geld = argent - comme on dit en Belgique = pourboire).

Bon travail, bonne journée et bonne route!


Pièces jointes

  • capteur d'usure plaquettes.png
    capteur d'usure plaquettes.png
    29.9 KB · Affichages: 1
  • capteur d'usure plaquettes.png
    capteur d'usure plaquettes.png
    29.9 KB · Affichages: 0
Dernière édition:

Diabolo

Réputé
Membre VIP
Inscrit
9/12/19
messages
682
Marque
VW
Modèle
Passat
Date
10/12/03
Cylindrée
1.9
Km
376000
Type
Diesel
Code moteur
AWX
Code boite
FHN
VIN
WVWZZZ3BZ3E366062
VCDS
Non
A mon avis, le plus simple est d'utiliser l'alerte de niveau de liquide de frein et se repiquer sur le capteur de niveau...


spanky

Membres
Inscrit
3/12/19
messages
368
Localisation
Nord
Marque
Audi
Modèle
A4
Date
24/8/07
Cylindrée
2
Km
310000
Type
Diesel
Code moteur
BRD
Code boite
HCK
VIN
WAUZZZ8E18A059563
VCDS
VCDS
L'alerte du niveau de liquide de frein n'est pas à prendre avec le même sérieux que celle du lave glace. Si ça s'allume c'est généralement pas bon signe ! Même avec des plaquettes totalement usées, je suis pas sur que le niveau de liquide passe du max à en dessus du minimum qui fait déclencher l'alerte.

Pour les 70000km restant, je trouve ça optimiste et perso, je n'attendrai pas autant avant de les changer. Ne pas oublié que l'usure n'est pas forcément uniforme sur les 4 plaquettes du train avant. Les plaquettes intérieur sont parfois plus usées que celle à l'extérieur.

Pour tes étriers c'est de l'ATE. Et effectivement il ne se fait que des plaquette avec témoins d'usure.
Si tu n'en as pas, tu coupe le fils est l'histoire est réglé.


Diabolo

Réputé
Membre VIP
Inscrit
9/12/19
messages
682
Marque
VW
Modèle
Passat
Date
10/12/03
Cylindrée
1.9
Km
376000
Type
Diesel
Code moteur
AWX
Code boite
FHN
VIN
WVWZZZ3BZ3E366062
VCDS
Non
L'alerte du niveau de liquide de frein n'est pas à prendre avec le même sérieux que celle du lave glace. Si ça s'allume c'est généralement pas bon signe ! Même avec des plaquettes totalement usées, je suis pas sur que le niveau de liquide passe du max à en dessus du minimum qui fait déclencher l'alerte.

Pour les 70000km restant, je trouve ça optimiste et perso, je n'attendrai pas autant avant de les changer. Ne pas oublié que l'usure n'est pas forcément uniforme sur les 4 plaquettes du train avant. Les plaquettes intérieur sont parfois plus usées que celle à l'extérieur.

Pour tes étriers c'est de l'ATE. Et effectivement il ne se fait que des plaquette avec témoins d'usure.
Si tu n'en as pas, tu coupe le fils est l'histoire est réglé.

Je parlais d'utiliser la boucle de détection de niveau de liquide de frein pour connecter les capteurs d'usure sur les plaquettes.

Mais effectivement, la plupart des constructeurs calibrent maintenant les réservoirs de LDF pour créer une alertes lorsque les plaquettes sont à la cote mini. C'est pour cela que dans cette configuration, il ne faut jamais compléter le niveau de LDF...


spanky

Membres
Inscrit
3/12/19
messages
368
Localisation
Nord
Marque
Audi
Modèle
A4
Date
24/8/07
Cylindrée
2
Km
310000
Type
Diesel
Code moteur
BRD
Code boite
HCK
VIN
WAUZZZ8E18A059563
VCDS
VCDS
Ah oki, oui je n'avais pas compris sous ce sens. Le soucis, c'est que tu ne sera pas différencier une usure de plaquette d'une fuite de LDF ça peut être dangereux quand même. L'alerte de niveau est un témoins Rouge, celui d'usure des plaquettes Orange. On est pas sur le même niveau de criticité.

Effectivement, le niveau de LDF devrait être contrôlé que lors que toutes les plaquettes et disques sont remplacés en même temps (ce qui n'arrive jamais), sinon le niveau sera forcément oscillant entre le mini et maxi.


MacGUYvert

Membres
Inscrit
6/12/19
messages
682
Localisation
S&Marne et Alsace
Marque
Audi
Modèle
100
Date
4/12/19
Cylindrée
2.8
Km
409999
Type
Essence
Code moteur
AAH
Code boite
12345
Code pont
12345
VIN
WAUZZZ4AZPN069919
VCDS
VCDS
Oui mais il est quand même très facile de discriminer l’allumage Du voyant entre une fuite de LDF par rapport à une plaquette usée , il suffit de soulever le capot moteur et jeter un peu il sur le bocal du liquide de freins , et si le niveau est bon - on peut ensuite s’inquiêter de l’usure des plaquettes ....


charlydiag

Modérateur
Membre du Staff
Inscrit
2/12/19
messages
1 788
Marque
VW
Modèle
Golf
Date
2/1/13
Cylindrée
2
Km
75000
Type
Essence
Code moteur
CJXG
Code boite
JB
VIN
WVWZZZ1ZKJB007007
VCDS
VCDS

Publicité

Les membres ne voient pas cette publicité.
Salut ,

Un autre solution simple certaines voitures japonaises utilise un vibreur


@+


Vous devez être enregistré pour pouvoir accèder à cette image
