Bonjour,

Je vais avoir besoin de vos conseils svp !

J'ai fait ma 1ère distribution sur ma golf plus 1.9 TDI 105 ch, j'ai pigé, calé, j'ai réussi à faire mes 2 tours à la main et après que j'ai démarré la voiture, au ralenti, tout va bien, mais en accélérant à l'arrêt, j'entends un bruit.

C'est comme si une durite d'admission était débranchée.

J'avais un doute sur mon calage puisque j'ai oublié de vérifier 2 repères sur le carter derrière l'arbre à came du côté flèche 4Z et un autre juste en dessous apparemment.

J'ai refait mes tours pour pouvoir aligner les repères, mais je n'y suis jamais arrivé.

On aurait dit que les deux poulies n'étaient pas synchronisées et c'est là, que j'ai fait ma bêtise :

- J'ai enlevé la courroie et j'ai tourné le vilebrequin pour le mettre au point de calage où il y a un repère et pareil pour l'arbre à cames, mais depuis j'ai bloqué mon moteur.

- J'arrive pas à faire un tour complet avec le vilebrequin et depuis je suis perdu, je ne sais pas comment faire ni comment pouvoir trouver les points PMH et bas.

- J'attends vos conseils, je suis amateur dans le domaine, mais ça fait 3 semaines que j'attends un ami pour m'apprendre à faire ma distribution qui n'ai jamais arrivé, c'est pour cela que je me suis engagé à la faire seul.

J'attends vos réponses et merci d'avance.

Dernière modification par un modérateur:

BigBob

Administrateur
Inscrit
1/12/19
messages
5 231
Localisation
28210 SENANTES Eure et Loir
Marque
Audi
Modèle
A4
Date
16/6/04
Cylindrée
2.5
Km
280000
Type
Diesel
Code moteur
BDG
Code boite
HEN
VIN
WAUZZZ8EX5A011863 WAUZZZ8E73A228607
VCDS
VCDS
Peux-tu aller récupérer ton fichier VIN complet, toi-même, en suivant les instructions ici : « ».

Et si tu te demandes à quoi bon peut bien servir ce foutu fichier VIN, alors, je t'encourage vivement à lire ce sujet : « ».


Publicité

lionelcorbie80

Modérateur
Membre du Staff
Inscrit
30/11/19
messages
1 923
Localisation
Corbie -80-
Marque
Audi
Modèle
A4
Date
12/10/12
Cylindrée
2
Km
135000
Type
Diesel
Code moteur
CJCB
Code boite
NSX
VCDS
VCDS
A mon avis, tes soupapes bloquent la remontée piston, récupère ton vin et nous pourrons t'aider, en espérant que ta méconnaissance n'aura pas endommagé ton moteur irrémédiablement, car distribution mal faite, généralement c'est un moteur qui a pris des chocs, donc à voir, mais bon, ne dramatisons pas, donne ton vin et avec on va pouvoir te filer un coup de main.


luigano

Membres
Inscrit
16/11/20
messages
636
Localisation
Rixheim, Grand Est,France
Marque
Audi
Modèle
A4
Date
13/9/08
Cylindrée
2
Km
178500
Type
Diesel
Code moteur
caga
Code boite
KXP
VIN
WAUZZZ8K99N019537
VCDS
VCDS
Surtout n'essais pas de le redémarrer ou insister (de forcer ) à vouloir faire un tour moteur pour des contrôles :(


Kaly

Membres
Inscrit
18/12/19
messages
13
Marque
VW
Modèle
Plus
Date
27/1/09
Cylindrée
4
Km
140000
Type
Diesel
Code moteur
Bxe
Oui même la batterie j l'ai enlevé totalement, par contre c'est possible de trouvé le pmh si j'enlève le cache culbuteur et tourné l'arbre à came doucement ? Le vilebrequin fait 1/4 de tour sens rotation et sa bloque et l'inverse pareil


Kaly

Membres
Inscrit
18/12/19
messages
13
Marque
VW
Modèle
Plus
Date
27/1/09
Cylindrée
4
Km
140000
Type
Diesel
Code moteur
Bxe
A mon avis, tes soupapes bloquent la remontée piston, récupère ton vin et nous pourrons t'aider, en espérant que ta méconnaissance n'aura pas endommagé ton moteur irrémédiablement, car distribution mal faite, généralement c'est un moteur qui a pris des chocs, donc à voir, mais bon, ne dramatisons pas, donne ton vin et avec on va pouvoir te filer un coup de main.
Merci beaucoup, WVWZZZ1KZ6W634402 la première fois avant que je démarre la voiture j'ai reussi à faire 4 tour moteur à la main sans problème mais j'ai pas roulé avec et après quand j'ai eu un doute en regardant rta la jai bloqué le moteur en touchant l'arbre à came quand j'ai voulu refaire mon calage mais après j'ai pas démarré la voiture


lionelcorbie80

Modérateur
Membre du Staff
Inscrit
30/11/19
messages
1 923
Localisation
Corbie -80-
Marque
Audi
Modèle
A4
Date
12/10/12
Cylindrée
2
Km
135000
Type
Diesel
Code moteur
CJCB
Code boite
NSX
VCDS
VCDS
Déjà, fourni ton fichier VIN selon le process de @BigBob, et ensuite on voit la méthode pour ta distribution !!!!


Kaly

Membres
Inscrit
18/12/19
messages
13
Marque
VW
Modèle
Plus
Date
27/1/09
Cylindrée
4
Km
140000
Type
Diesel
Code moteur
Bxe

Publicité

Les membres ne voient pas cette publicité.
Déjà, fourni ton fichier VIN selon le process de @BigBob, et ensuite on voit la méthode pour ta distribution !!!!
WVWZZZ1KZ6W634402; 5M112A; X6X6JS; BXE ;; HNV ;; 11052006; X4C; 2006 ;;; 0; A7T ;;


luigano

Membres
Inscrit
16/11/20
messages
636
Localisation
Rixheim, Grand Est,France
Marque
Audi
Modèle
A4
Date
13/9/08
Cylindrée
2
Km
178500
Type
Diesel
Code moteur
caga
Code boite
KXP
VIN
WAUZZZ8K99N019537
VCDS
VCDS
@Kaly ci joint tes fichiers ;) il vont t'aider pour la suite (heureuse ) je l'espère


Pièces jointes

    Les pièces jointes ne sont pas visibles tant que tu n'auras pas publié un message de présentation.

lionelcorbie80

Modérateur
Membre du Staff
Inscrit
30/11/19
messages
1 923
Localisation
Corbie -80-
Marque
Audi
Modèle
A4
Date
12/10/12
Cylindrée
2
Km
135000
Type
Diesel
Code moteur
CJCB
Code boite
NSX
VCDS
VCDS
Bon, après avoir jeté un coup d'oeil sur le process, c'est comme les 140 cv AUDI, les BKD, donc pas de soucis particulier.

AAC avec sa lumière dentée vers le haut, tu piges ton vilebrequin en bas avec ou non une roue dentée ovoÏde, donc soit ton répère est à midi ou à une heure, mais tu le vois très facilement en étant devant ta roue de vilebrequin.

Ensuite, ton tendeur de courroie dentée avec son repère placé entre les repères qui vont bien, vérifie également que ce dernier à bien son ergot dans son logement.

Pour ton AAC, lorsque ta lumière dentée est en haut, ta cible, c'est à dire la petite partie métallique recourbée qui sert de repère au G40 ton capteur, doit se trouver en face du repère présent sur ta protection de courroie crantée, derrière laquelle est en plastique noire.

Pige bien ton AAC, c'est à dire que ta pige doit rentrer intégralement.

Dernière modification par un modérateur:

luigano

Membres
Inscrit
16/11/20
messages
636
Localisation
Rixheim, Grand Est,France
Marque
Audi
Modèle
A4
Date
13/9/08
Cylindrée
2
Km
178500
Type
Diesel
Code moteur
caga
Code boite
KXP
VIN
WAUZZZ8K99N019537
VCDS
VCDS
@Kaly , ca pourra peut être te servir sait on jamais ou comparer avec ce que tu as fait :unsure:


Pièces jointes

    Les pièces jointes ne sont pas visibles tant que tu n'auras pas publié un message de présentation.

Kaly

Membres
Inscrit
18/12/19
messages
13
Marque
VW
Modèle
Plus
Date
27/1/09
Cylindrée
4
Km
140000
Type
Diesel
Code moteur
Bxe
@Kaly , ca pourra peut être te servir sait on jamais ou comparer avec ce que tu as fait :unsure:
Génial merci beaucoup j'étais sûre que je me suis trompé de l'outil de calage de vilebrequin je refais sa demain matin et je vous tiens au courant merci Luigano.


Kaly

Membres
Inscrit
18/12/19
messages
13
Marque
VW
Modèle
Plus
Date
27/1/09
Cylindrée
4
Km
140000
Type
Diesel
Code moteur
Bxe
Bon, après avoir jeté un coup d'oeil sur le process, c'est comme les 140 cv AUDI, les BKD, donc pas de soucis particulier.

AAC avec sa lumière dentée vers le haut, tu piges ton vilebrequin en bas avec ou non une roue dentée ovoÏde, donc soit ton répère est à midi ou à une heure, mais tu le vois très facilement en étant devant ta roue de vilebrequin.

Ensuite, ton tendeur de courroie dentée avec son repère placé entre les repères qui vont bien, vérifie également que ce dernier à bien son ergot dans son logement.

Pour ton AAC, lorsque ta lumière dentée est en haut, ta cible, c'est à dire la petite partie métallique recourbée qui sert de repère au G40 ton capteur, doit se trouver en face du repère présent sur ta protection de courroie crantée, derrière laquelle est en plastique noire.

Pige bien ton AAC, c'est à dire que ta pige doit rentrer intégralement.

Ah oui d'accord merci beaucoup, j'attaque ça demain matin et je vous tiens au courant merci encore une fois et bonne soirée à vous.


Kaly

Membres
Inscrit
18/12/19
messages
13
Marque
VW
Modèle
Plus
Date
27/1/09
Cylindrée
4
Km
140000
Type
Diesel
Code moteur
Bxe
Ah oui d'accord merci beaucoup, j'attaque ça demain matin et je vous tiens au courant merci encore une fois et bonne soirée à vous.
Bonjour, je vous donne des nouvelles, j'ai reussi à callé le vilebrequin mais pour l'arbre à came me manque un peu pour réussir à mettre l'ergot en face de la flèche (sa bloque) j'ai comme même monté ma courroie j'ai fait des marques et j'ai tourné le vilebrequin 4 tours et sa tombe exactement sur les marques que j'ai les fait alors j'ai démarré ma voiture et la le moteur tremble et il y a aussi un bruit c'est comme j'ai une durite d'admission débranchée, je pense faut tout refaire et faut absolument trouver le pmh haut? Quesque vous pensez ?


lionelcorbie80

Modérateur
Membre du Staff
Inscrit
30/11/19
messages
1 923
Localisation
Corbie -80-
Marque
Audi
Modèle
A4
Date
12/10/12
Cylindrée
2
Km
135000
Type
Diesel
Code moteur
CJCB
Code boite
NSX
VCDS
VCDS
A mon avis t'es mal calé, prends un photo de ton vilebrequin avec sa flèche et de ton outils, à mon avis ton outils de vilebrequin ne va pas, tu as celui avec la flèche à 12 heures et l'autre à 13 heures, donc voir quel outils tu as et en fonction te procurer l'autre !!!!


luigano

Membres
Inscrit
16/11/20
messages
636
Localisation
Rixheim, Grand Est,France
Marque
Audi
Modèle
A4
Date
13/9/08
Cylindrée
2
Km
178500
Type
Diesel
Code moteur
caga
Code boite
KXP
VIN
WAUZZZ8K99N019537
VCDS
VCDS
Sans être trop défaitiste un bruit de sifflement !!!! o_Oc'est quand ton piston est au PMH (compression) il y a des soupapes qui ne sont pas fermé !!!! et que ta compression du cylindre s'échappe par la soupape
au mieux c'est mal calé !!!!! :cry:
au pire tu as déjà tordu (ou voile la tige )de soupape 😢😭
Vu que dans ton premier message tu écrie
après que j'ai démarré la voiture, au ralenti, tout va bien, mais en accélérant à l'arrêt, j'entends un bruit.


jijidu30

Membres
Inscrit
2/2/20
messages
151
Marque
Audi
Modèle
A4
Date
1/1/04
Cylindrée
15
Km
200000
Type
Diesel
Code moteur
AVF
VIN
WVWZZZ1JZ3W140034 WVWZZZ1JZ3B098583
VCDS
VCDS
bonjour
pour faire la distribution il faut la cale du moteur 1.9 TDI pour bloquer le vilebrequin (petit pignon du bas )
ensuite il faut pas se mettre avec le logo EZ ou autre (pour l'arbre à cames )
mais avec une mêche de 6 qui doit transpercer le tout
dans ces cas là ??
pas d'erreur de calage possible
tu fais tes 2 tours (au vilebrequin et tu dois pouvoir recaler de manière idem )
la pige d'arbres à cames n'est pas la même que le moteur 2.L
je te mets une vidéo
passes l'introduction ( car c'est sur une autre voiture ) mais regardes bien le travail
Merci, Connexion ou S'inscrire pour voir les liens ! Cet élément n'est pas non plus visible tant que tu n'auras pas publié un message de présentation.


Kaly

Membres
Inscrit
18/12/19
messages
13
Marque
VW
Modèle
Plus
Date
27/1/09
Cylindrée
4
Km
140000
Type
Diesel
Code moteur
Bxe
A mon avis t'es mal calé, prends un photo de ton vilebrequin avec sa flèche et de ton outils, à mon avis ton outils de vilebrequin ne va pas, tu as celui avec la flèche à 12 heures et l'autre à 13 heures, donc voir quel outils tu as et en fonction te procurer l'autre !!!!
Je me suis calé à 13h et je suis pratiquement sûr que c'est le bon calage pour le vilebrequin car ont regardant par hasard j'ai trouvé un flèche sur le cache en plastique juste en dessus de la poulie damper et une marque sur la même poulie alors j'ai aligné ces deux derniers avant de les démonter et la je tombe avec le flèche de vilebrequin à 13h après que j'ai tout enlevé directement j'ai mis mon outils et sa rentre direct , par contre si je suis mal calé au niveau de l'aac pourquoi j'arrive à faire mes tours à la main sans que sa bloque ( pour l'info j'ai démarré sans mettre la courroie d'accessoire sa peut être la cause )?
bonjour
pour faire la distribution il faut la cale du moteur 1.9 TDI pour bloquer le vilebrequin (petit pignon du bas )
ensuite il faut pas se mettre avec le logo EZ ou autre (pour l'arbre à cames )
mais avec une mêche de 6 qui doit transpercer le tout
dans ces cas là ??
pas d'erreur de calage possible
tu fais tes 2 tours (au vilebrequin et tu dois pouvoir recaler de manière idem )
la pige d'arbres à cames n'est pas la même que le moteur 2.L
je te mets une vidéo
passes l'introduction ( car c'est sur une autre voiture ) mais regardes bien le travail
Merci, Connexion ou S'inscrire pour voir les liens ! Cet élément n'est pas non plus visible tant que tu n'auras pas publié un message de présentation.

Publicité

Les membres ne voient pas cette publicité.


Pièces jointes

    Les pièces jointes ne sont pas visibles tant que tu n'auras pas publié un message de présentation.

Kaly

Membres
Inscrit
18/12/19
messages
13
Marque
VW
Modèle
Plus
Date
27/1/09
Cylindrée
4
Km
140000
Type
Diesel
Code moteur
Bxe

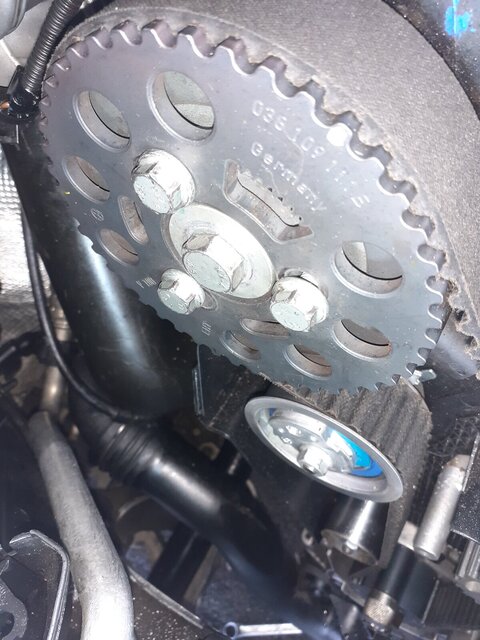

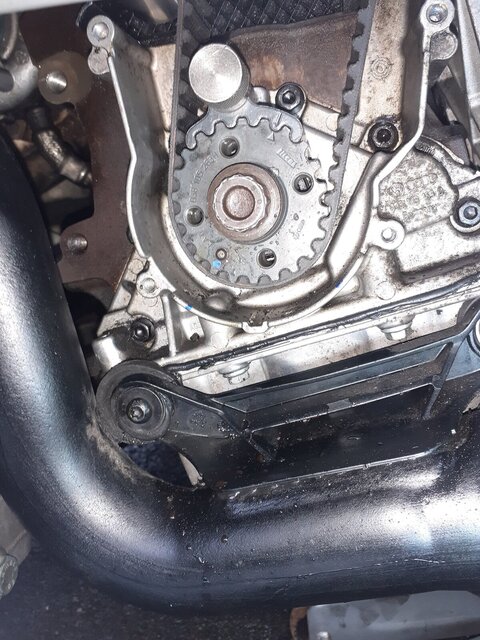

Bonjour à vous, voilà 2 photos sur le vilebrequin l'outil rentre sans problème et les flèches en face par contre sur l'aac la mèche rentre pas entière en plus la lumière elle est pas au milieu de coup la cible juste en dessous est pas en face de la flèche sur le cratère derrière la poulie
